Paso 2: Diseñar tus circuitos para táctil capacitiva
Ahora llegamos a pasar un buen rato! Su estética es totalmente de ti y de tu aplicación, pero hay algunas cosas a tener en cuenta antes de simplemente soldar un pcb u otro material conductivo a un arduino y tratando de ejecutar código, específicamente, el tamaño y forma de las áreas sensibles de su toque.
En primer lugar, lo que puede ser muy obvio para algunos, pero tal vez otros no, aislar sus áreas sensibles toque del resto del objeto. Esto puede hacerse fácilmente mediante la incorporación de una pequeña isla de cobre en su diseño, como el "botón". Esta es la zona que duro del alambre a nuestro arduino.
Si su área sensible del tacto es demasiado grande, ocurre algo muy divertido e interesante, pero esto también puede ser la causa de muchos dolores de cabeza y no es un resultado deseable para este proyecto. DETECTA un sensor táctil capacitiva con un muy grande área superficial sin contacto. Esto es muy fresco y puede utilizarse incluso para este u otros proyectos, pero es un proceso mucho buggier para solucionar problemas. Puede ser vale la pena perseguir que si activar un objeto, simplemente colocando su mano un pie sobre ella excita te, sé que me dio un poco de diversión.

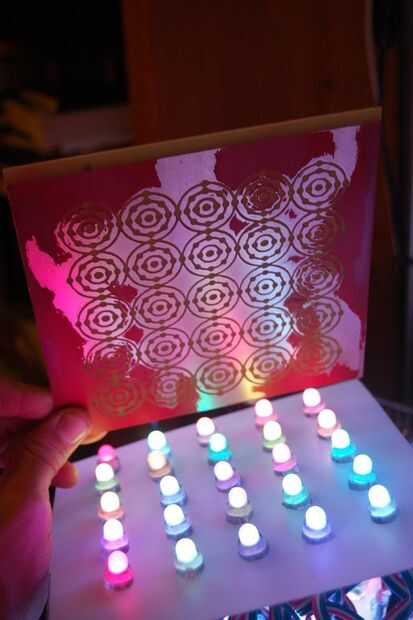

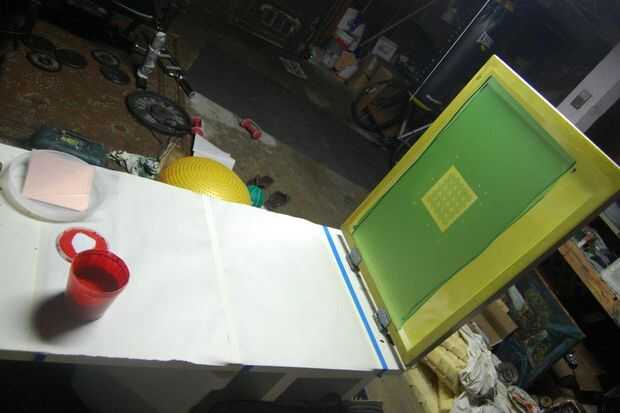

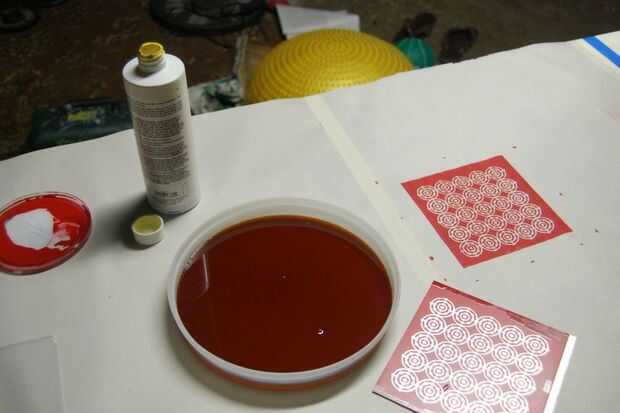

Ahora que tienes un diseño en mente, el siguiente paso es hacer placas de circuito listo para el montaje, hay algunas maneras de ir sobre este, uno en un Instructable anterior mío aquí:

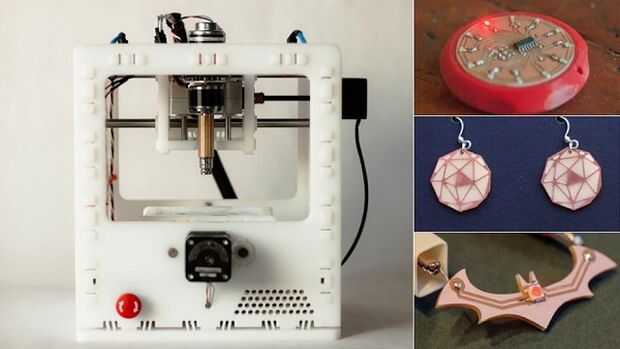

O si usted tiene acceso a maquinaria impresionante filo que puede hacer tablas de vírgenes, como la Othermill de Othermachine, definitivamente esa ruta, yo soy celoso.
Una vez que tengas bastante juntas todos listo para ir, continuar con el siguiente paso.
