Paso 4: Instalación de Arduino y LED
Ahora que tenemos nuestro cuerpo cubo listo, vamos a empezar en las agallas que hacen funcionar. Decidir en cuántos LED de va a utilizar las áreas seleccionadas de su cubo de luz, cortar esta cantidad desde la cadena compró y guardar el resto para futuros proyectos. El código de ejemplo asumirá 25 LED para cambiar esto si más adelante necesita ser.

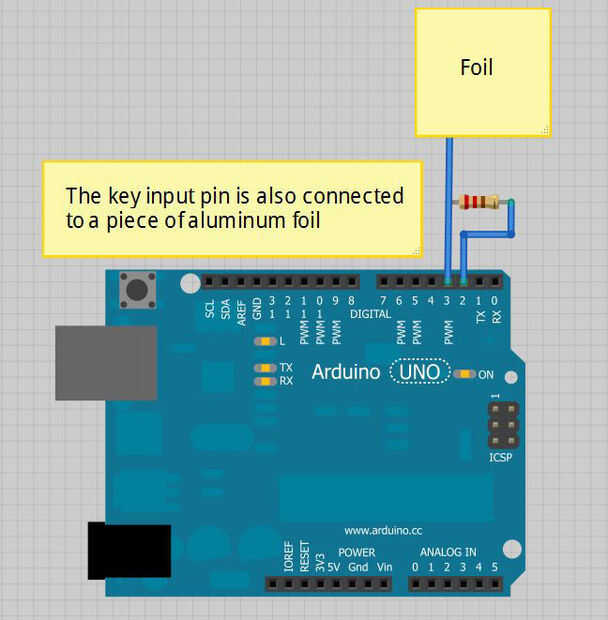

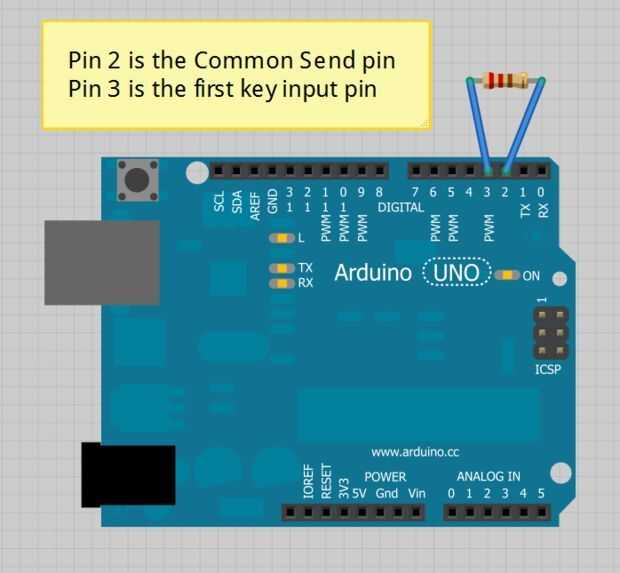

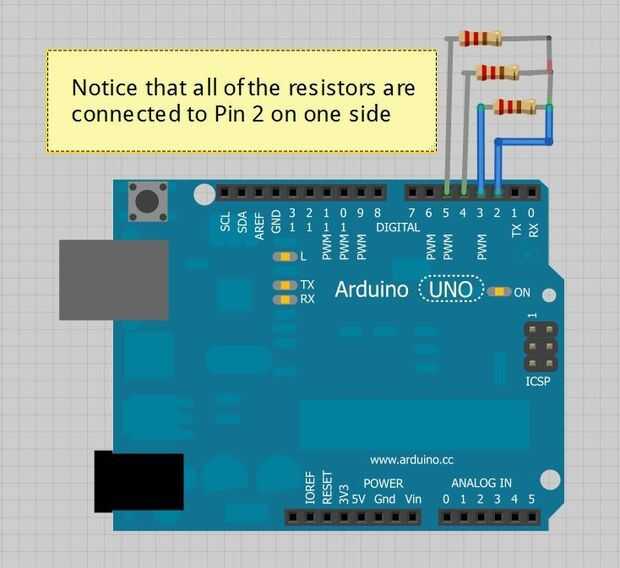

En primer lugar, vamos a trabajar en los sensores capacitivos. Abajo se encuentra el tutorial de arduino capsense original que da la mejor introducción en cómo los sensores capacitivos entender y construir, incluye la biblioteca necesaria capsense y código de ejemplo para jugar con. También incluyo un diagrama que encontré útil en otro instructable ( para ayudarle a entender cómo realmente simple el esquema es, mantener en mente los pines que se muestra son solo una sugerencia.
http://Playground.Arduino.CC/Main/CapacitiveSensor...
Una vez que sus resistencias a su seleccionado pernos y pasador común de entrada, asegúrese de que funcionen correctamente al ejecutar el código de ejemplo básico de esta biblioteca, abrir el serial monitor y asegúrese de que está obteniendo una lectura al tocar el lado de la entrada, tome nota de los valores generados al inicio del estudio y mientras se toca el cable de entrada. Una vez que tengas el lado arduino de cosas funciona correctamente, conecte sus sensores de circuito a cada lado de la entrada de resistencias individuales. Comprobar que los sensores están recibiendo buenas lecturas después de colocar las placas de circuitos y tenga en cuenta los cambios probables para los valores de la serie monitor para que pueda utilizar estos valores en el código más tarde.
Ahora que ya tenemos trabajo entrada para nuestro cubo, vamos a usar para generar algunas animaciones LED cool! Vamos a empezar con la forma de conectar el LED a tu arduino. Esto es todo asumiendo que ha adquirido algunos píxeles de iluminación de neón fresco total control, que son muy fiables y superior a muchas alternativas, no están sujetos a problemas de caídas de tensión en longitudes largas de alambre y apoyo vende una variedad de controladores de neón fresco. Aquí debo mencionar otro tutorial invaluable por Chris De Vries, quien hizo una biblioteca de gran arduino para que utilicemos, y explica en gran detalle cómo familiarizarse con estos LED gran.
http://idolstarastronomer.com/pages/total-control-...

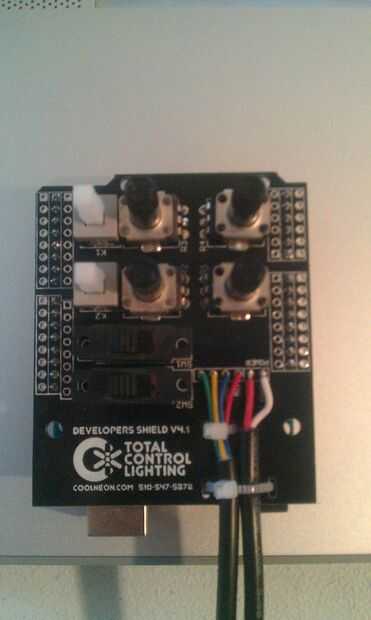

Fresco neón ahora también lleva un escudo maravilloso desarrolladores para conectar fácilmente su filamento TCL a un arduino o seeeduino, cuantos dólares son bien gastados si quiere salvar algunos problemas de soldadura y ser capaces de desmontar su hardware con facilidad cuando quieras. Con el LED ahora conectado, instalar la biblioteca y ejecutar algunos del código de ejemplo para asegurarse de que las luces funcionan correctamente.
Con nuestros sensores y actuadores ahora duros por cable tenemos un circuito terminado! Colocar el LED en áreas seleccionadas y virar en su lugar con pegamento caliente o el método de la adherencia de la opción, lo ideal sería uno que transmiten o difunden la luz en una manera beneficiosa. Suspender su microcontrolador en el centro del cubo con sus alambres de conexión, es una buena solución para evitar que una sombra no deseada dentro de su cubo.
Ahora debemos combinar código correspondiente para cada lado de la ecuación de entrada/salida para las animaciones de iluminación que queremos. Te proporciono algunos de mi código de ejemplo (el nombre tonta excusa) a través de la maceración de mish y experimentando con diferentes código de otras fuentes útiles. Usted puede ampliar a tantos sensores como usted necesita y tiene pins para. Con el código subido y el trabajo, seguir afinando las variables como sus capsense totales, valores de change_time [i] (haciendo algunas funciones matemáticas a tus tiempos aquí es para hacer animaciones complejas), current_color [i] los valores y definir tus propios colores combinando los valores rgb también es muy divertido y útil para cualquiera que sea la luz mejor complementa su obra y su entorno. Aquí la experimentación está horas y horas de diversión.
Después de tener el código exactamente donde queremos, desconectar tu arduino de su ordenador y conecte la fuente de alimentación de arduino, asegúrese de que todo sigue trabajando lo mismo. Ahora tenemos una trabajo y única lámpara sensible touch! Vamos a concluir con algunos toques que se puede hacer dependiendo de cómo desea que aparezca su lámpara.
