Paso 2: Realizar el circuito

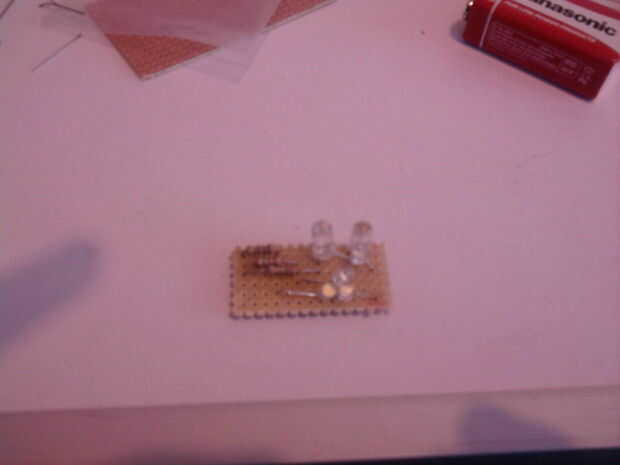

Plan donde poner todos sus componentes y hacer uso de las tiras de metal en la parte inferior de la protoboard. Recuerde dejar un hueco libre para una conexión negativa positivo y común común. Cuando digo "conexión común" significa que cuando el cable está conectado a la tarjeta enviará energía a toda la fila para cualquier cosa conectada a esa fila tendrán una fuente de energía común. Así que asegúrese de que sus resistencias todas empiezan en la misma fila y asegúrese de que su segundo LED todo el extremo en la misma fila.
Si te has decidido a usar un diverso número de LEDs o su LED tienen una caída de tensión diferente a 3.2V y 2mA, necesitará usar una resistencia de ohm diferentes.
Para calcular qué resistencia se necesita utilizar ley de Ohms:
R = V / I
Así, con mi circuito como ejemplo: tengo 2 LEDs en cada parte del circuito. No hay ninguna caída de voltaje en circuitos paralelo para que cada sección tenga todavía 9V. Cada LED tiene una caída de voltaje de 3, 2V y el uso corriente de 2mA (o 0,02 amperios). Así que tenemos que encontrar la caída de tensión total y luego encontrar cuánto más la fuente nos está dando luego divida esa cantidad por el uso actual para encontrar qué resistencias necesitamos:
R = (9V - (3.2V + 3.2V)) / 0.02A = 130 Ohms
Yo no tenía resistencias de 130 Ohm por lo que he usado resistencias de 150 Ohm. Está bien tener la resistencia un poco alto pero no es aceptable para tenerlo un poco bajo o tu voluntad quemar el LED.
Recuerda:
Los LED son polar! Esto significa que sólo dejan corriente unidireccional y así hay que poner en la forma correcta de ronda. Usted notará un lado del LED es plano. Esto es el polo negativo y orientadas hacia el lado negativo de la fuente, en otras palabras, lejos de las resistencias.
El interruptor se añadirá en el cable adaptador por lo que no hay que preocuparse como en su protoboard. Una vez que tienes todo lo que en el lugar correcto puede soldar en. No se olvide, la idea es mantener este circuito tan pequeño como sea posible.
