Paso 4: Paso 4: la Cuircut: diseño

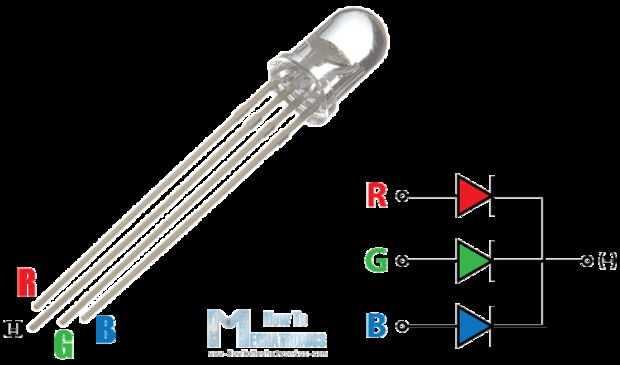

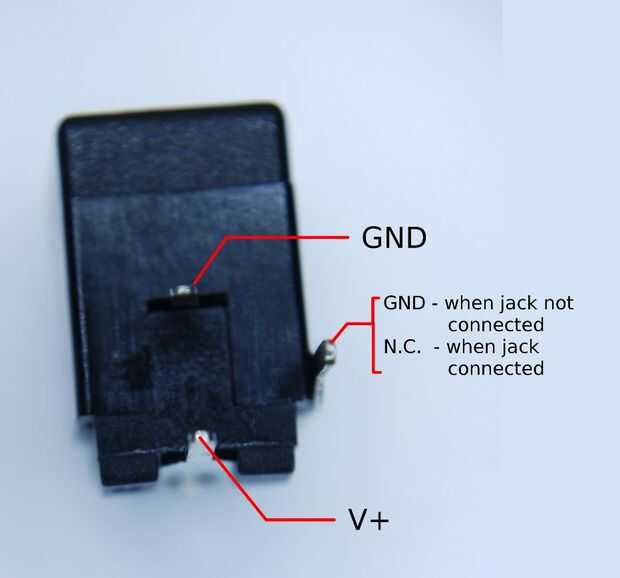

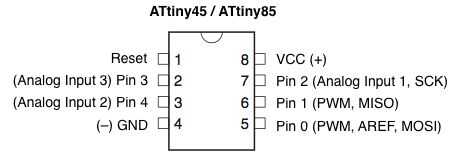

El circuito sí mismo es muy simple. Hay pocas cosas que quiero retocar. Cuando se trabaja con RGB LED el cable más largo siempre es tierra. Entonces el siguiente es más verde y luego azul y luego rojo como se muestra en foto 1. Para la toma de barril sólo trabajaremos con 2 de sus pines. Correspondiente con el cuadro 2 sólo utilizamos la parte superior e inferior. En cuanto a la attiny85, utilizaremos alfileres 0, 1, 2, de tierra y VCC.
Con todo eso dicho permite habla acerca de las conexiones. Primero el conector de barril positivo se conecta a VCC en el attiny y además de tierra se conectará a tierra. Luego el cable rojo en el RGB se conectará al pin 0, el verde al pin 1, el azul al pin 2 y por último el conector de tierra a tierra en el attiny.
Permite lo que suceda de verdad ahora!
