Paso 5: Paso 5: la cuircut: energía
un) ahora estamos en la parte del circuito del instructable.

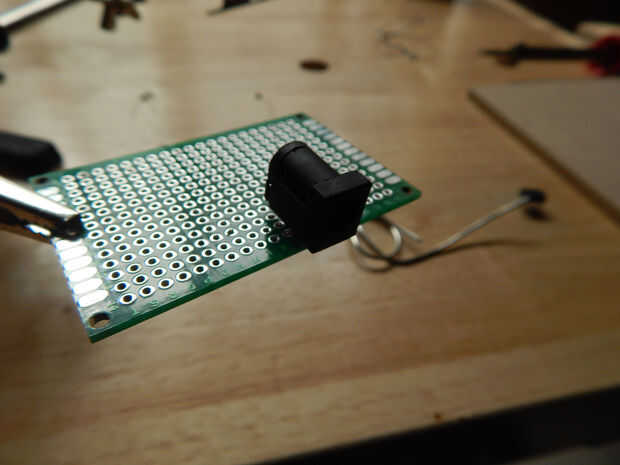

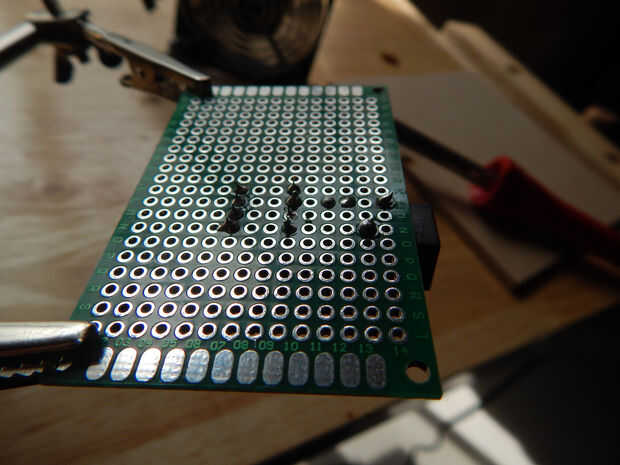

El primer paso es obtener a su toma de barril c.c. e insertar en el centro de la Junta de perf como se muestra en la figura 1. Luego la soldadura.
Consejo: Otra vez para la siguiente parte del zócalo del IC no es necesario pero estoy corriendo bajo en attinys así que me gustaría reutilizar mina. Si no vas a utilizar una toma de corriente y luego fingir el es simplemente el attiny real para ahora.

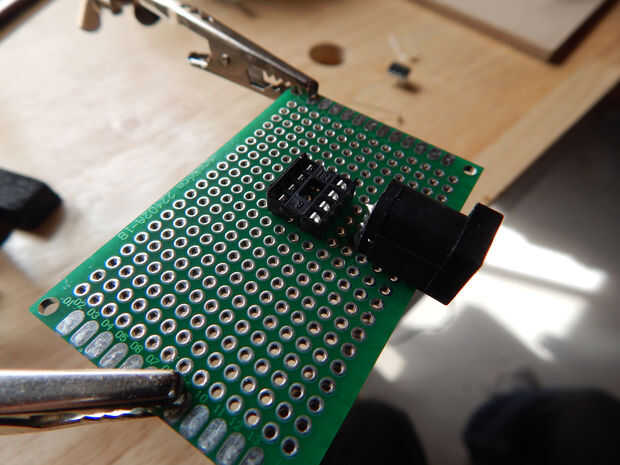

b) ahora se enchufe el conector. Si quieres, ponerlo directamente con el conector de barril para limpieza. Una vez que termines solo soldadura en.

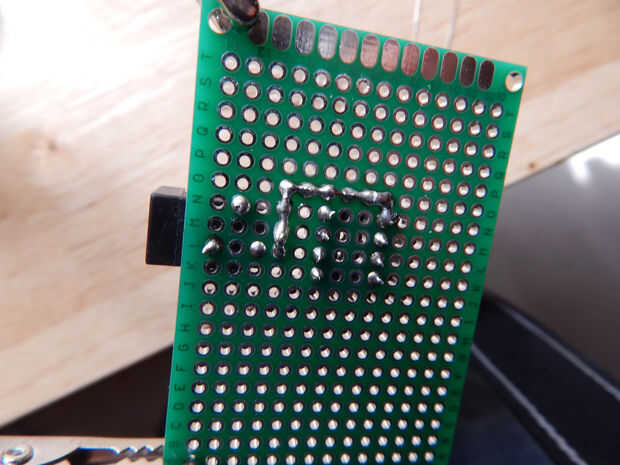

c) siguiente utilizas rastro de soldadura para conectar el terminal positivo de la toma de barril (en la foto 4 es el más lejano a la derecha) en el lado positivo de la toma/attiny.
PRECAUCIÓN: COLOQUE EL LADO DE ALIMENTACIÓN DE LA TOMA O ATTINY ENFRENTE DE LA ENTRADA DEL CAÑÓN PARA QUE TENGAS FÁCIL ACCESO A LOS PERNOS.
d) y luego haces lo mismo pero esta vez con el polo negativo. (la parte superior izquierda como se muestra en la Fig 5)
