Paso 6: Paso 6: la Cuircut: RGB LED

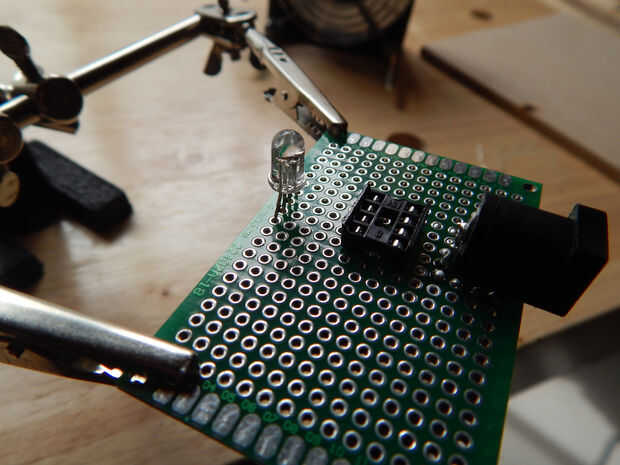

un) ahora, inserte el LED. Recuerde que las conexiones desde el paso 4. Una vez que haya terminado de soldar en.
PRECAUCIÓN: RECUERDE QUE EL PLOMO ES TIERRA, ROJO, AZUL Y VERDE.

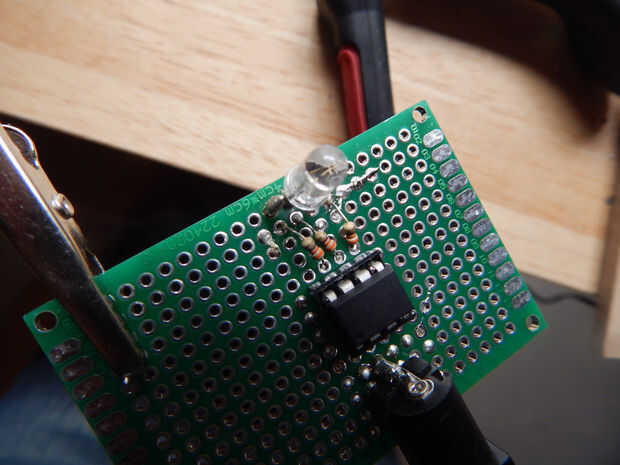

b) ahora para las resistencias, conectar una resistencia por la punta roja y poner el otro por la parte inferior de la IC. A continuación hacer lo mismo para el verde, se debe girar el resistor diagonal para conectar al segundo pasador en la parte inferior del IC. Finalmente, lo mismo para azul y otra vez vuelta diagonalmente por lo conectará con el tercer pin de la parte inferior. Foto 2
c) por último, soldar el cable rojo a su resistencia y su resistencia a su pin en la IC. Lo mismo para el verde y azul. Foto 2
d) Pin de tierra. Este es un paso fácil, sólo tiene que utilizar camino de soldadura para conectar el conector de tierra del RGB a la tierra de la IC/attiny.
