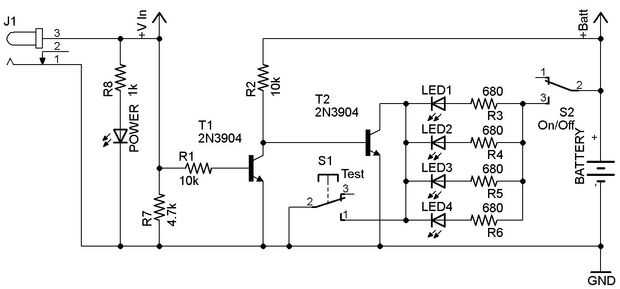

Paso 1: El circuito
+ Batt y tierra están conectados a terminales de la batería del teléfono.
J1 es la entrada de alimentación del cargador de pared celular. Cuando hay una tensión en el J1, la base de T1 es alta, que mantiene bajo el emisor. Una baja en la base de T2 mantiene T2 apagado.
Cuando no hay ninguna tensión en J1, T1 se apaga. Va alta (a través del resistor de pull-up R2) la base de T2 y T2 encendido. El colector de T2 fuentes de tierra para los LEDs e iluminará.
Pongo R7 en el circuito a sangrar el voltaje de entrada después de un apagón. Esto evita que un retraso largo antes el LED enciende para arriba. Si el retraso es excesivo (más de un par de segundos), bajar el valor de la resistencia.
Durante el uso, interruptor S2 está en la posición de encendido. Si no, el LED no enciende cuando hay un corte de energía.
Apretando el botón de prueba botón S1 se encenderá el LED sólo cuando hay una tensión en J1 y el interruptor S2 es el. Esto mostrará que la unidad está activa.
Con el cable de alimentación desconectado, la unidad puede utilizarse como una lámpara portátil. Interruptor S2 controla la luz.
Ajustar el valor de las resistencias de limitación actuales (R3-6) para obtener una luz brillante sin fumar los LEDs.
Una parte importante del circuito no se muestra... cargador de batería de Li-ion a bordo del teléfono de la célula. Utilice el conector original del teléfono para asegurarse de que el cargador funciona correctamente.
Esquema creado con Eagle 6.4.0.
