Paso 1: El cargador de baterías

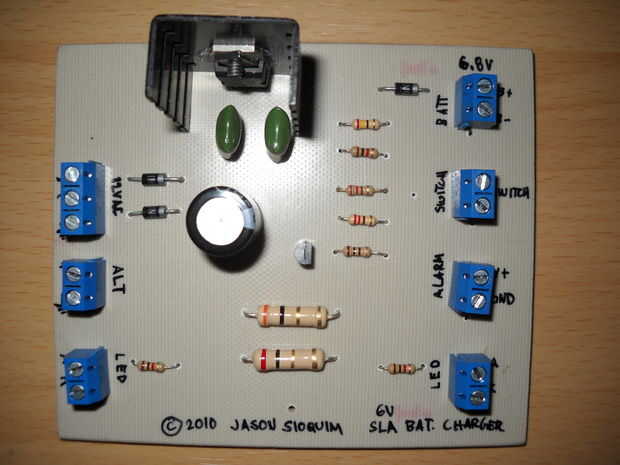

Esta es la tabla de cargador de batería para mi seguridad en el hogar. También fue diseñado para trabajar como cargador para lámpara de emergencia. Puede conseguir energía de una línea de CA a través de un transformador de 12-0-12 centro grifo o una fuente de energía alternativa como paneles solares o generadores eólicos. Corriente de salida máxima es 400mA, justo para mi batería de 6V 4AH de panasonic(LC-RB064P).

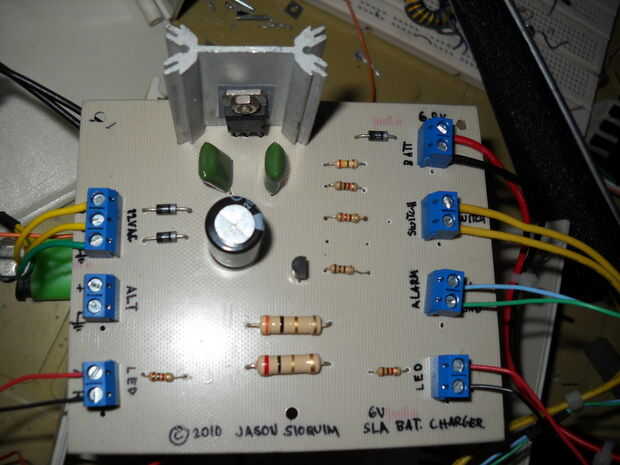

En la segunda foto, hice una pequeña modificación. El disipador de calor fue reemplazado y utilicé 1K en serie con 120 ohmios para las resistencias de ajuste. La tensión de salida debe ser 6.8V - 6.9V por lo que puede cobrar el bateador 6V por tiempo indefinido sin preocuparse por una sobrecarga. Pero yo no recomendaría para cargar la batería 24/7. Para nuestra aplicación de lámpara de emergencia, después de usar durante más de una hora o así, cargue la batería por al menos durante la noche o 8 hrs. Además, cargar la batería durante al menos una vez por semana si no has usado para prolongar la duración de la batería y minimizar la autodescarga.
Para obtener más información sobre cargadores de baterías de ácido plomo ir a: http://www.batteryuniversity.com/partone-13.htm
