Lámpara de emergencia recargable (4 / 7 paso)

Paso 4: Conectarlos

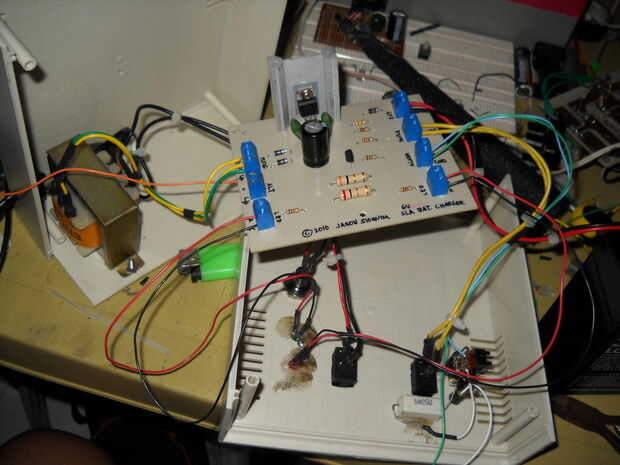

Después de montar las piezas en el chasis, iniciar cableado para arriba. El cableado es muy simple, puede consultar el esquema pero hice algunas modificaciones a la salida del cargador. Las bombillas serán nuestra carga en lugar de la alarma. Las tomas de dos bombilla se conectan en paralelo.

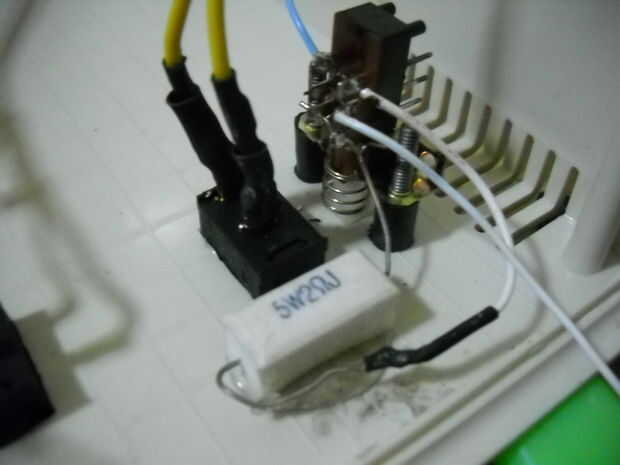

(+) Terminal de salida de la alarma va a la terminal del centro del interruptor SPST. Conecté un 2 Ohm, resistencia de 5W en una terminal y conectado su extremo al otro terminal w/c se conecta directamente a las tomas de la bombilla. Esto se convierte en actual función de límite apaga las luces y ahorrar batería. 2 ohmios no es mucho pero hay un efecto de atenuación sensible.

Un terminal del cable va a un terminal del transformador principal y el otro va al fusible, conectado en serie con el interruptor de encendido y luego de vuelta a la otra terminal del transformador principal.

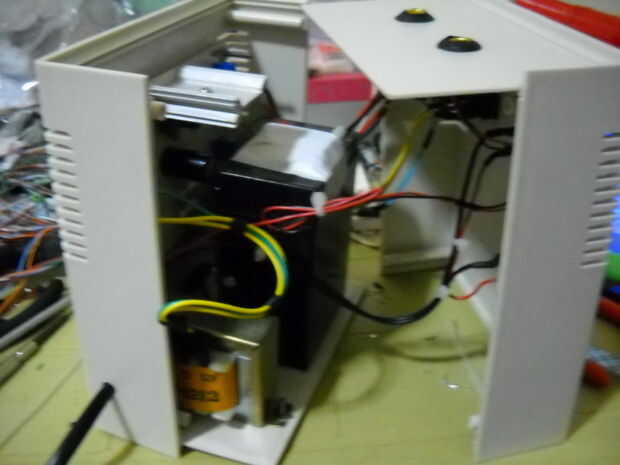

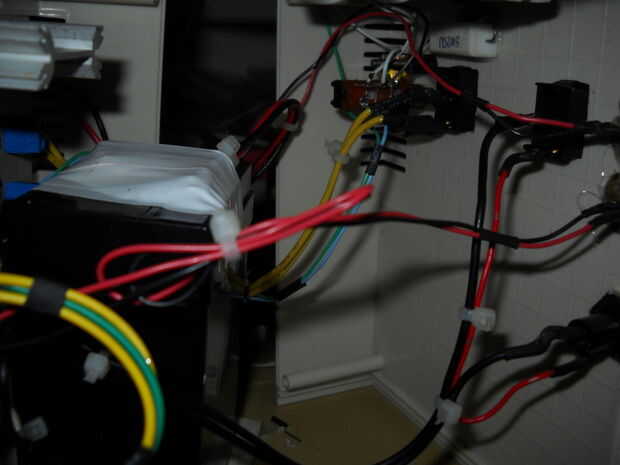

El cableado va feo cuando nos cierre el chasis así que asegúrese de aislarlos correctamente y organizarlas con bridas.
