Paso 4: circuito
* Nota: probablemente quieres pintar el tablero del PWB en este momento, antes de poner los LEDs, así usted no tiene que preocuparse de conseguir pintura en el LED o encontrar una forma de cubrir por lo que se puede pintar todo lo demás excepto los LEDs. También se recomienda para pintar la botella ahora, por la misma razón, LEDs no realmente iluminar bien cubierto en pintura. También se sugiere hacer unos abrigos en la botella, porque si pierdes un punto es muy sensible cuando los leds y brillar a través de él.
Esto es, por supuesto, si están pintando su lámpara

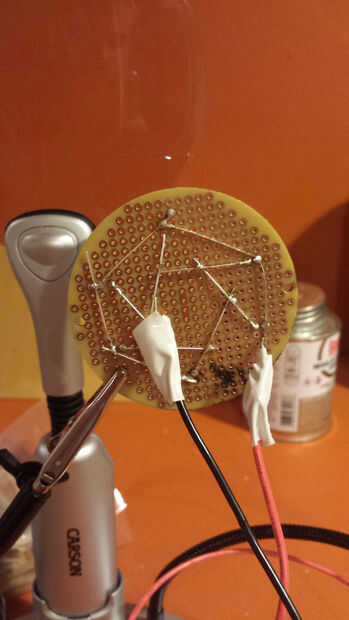

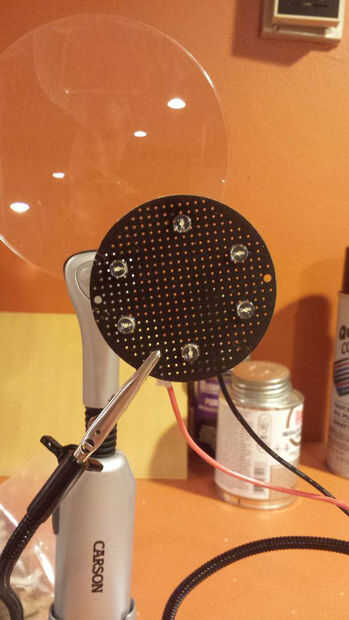

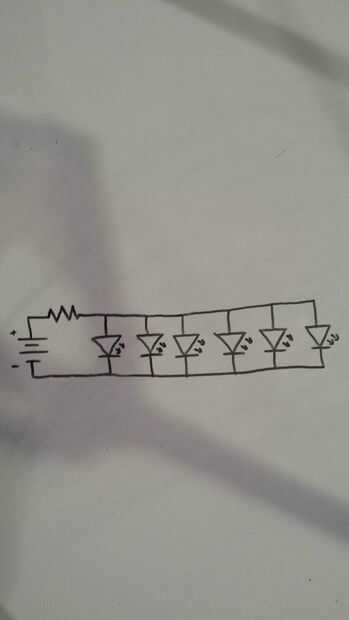

Este circuito es bastante simple, es 6 LEDs conectados en paralelo y una resistencia de echado allí. Ahora va estar mirando los LEDS. Redacté el circuito en una de las imágenes. Básicamente todo lo que quieres hacer es conectar todos los ánodos (positivo de la pierna, pierna más) de los LEDs y luego conecte todos los cátodos (piernas negativas, patas más cortas). Luego conecte un cable de los ánodos y un cable a los cátodos (un cable independiente que a través de la estructura de la lámpara).

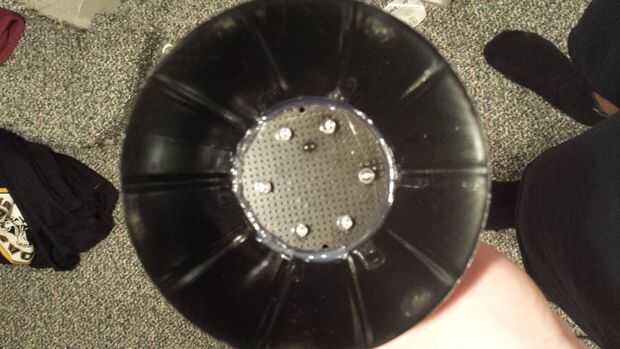

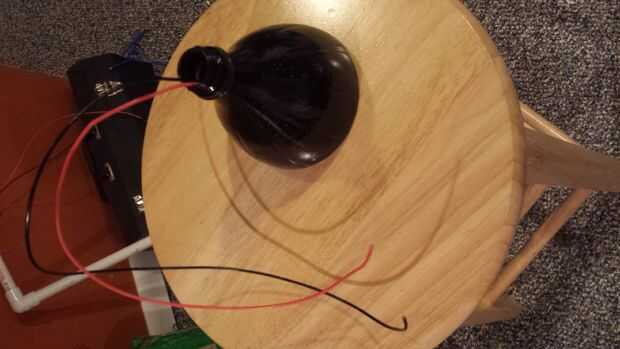

Después de tener el circuito de cableado, poner los cables que vienen desde el circuito a través de nuestra botella y alinear su pcb a lo largo del interior de la botella y he utilizado pegamento caliente para mantenerla en su lugar.

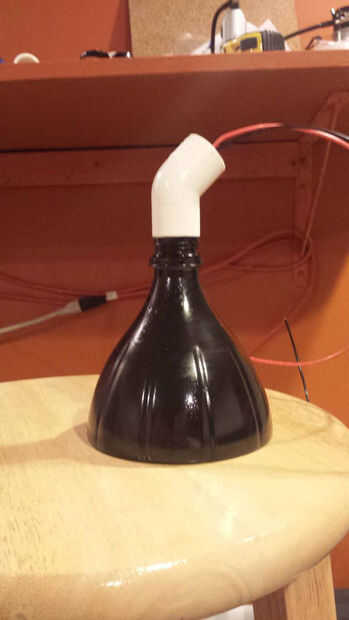

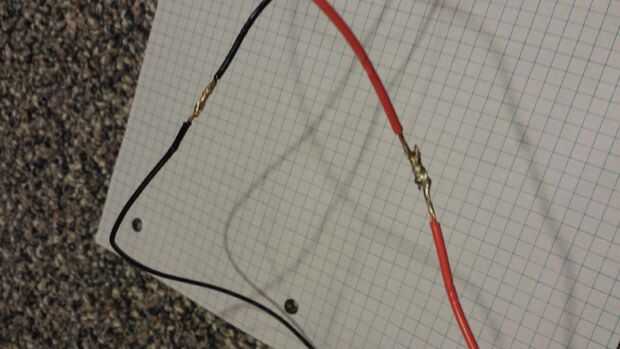

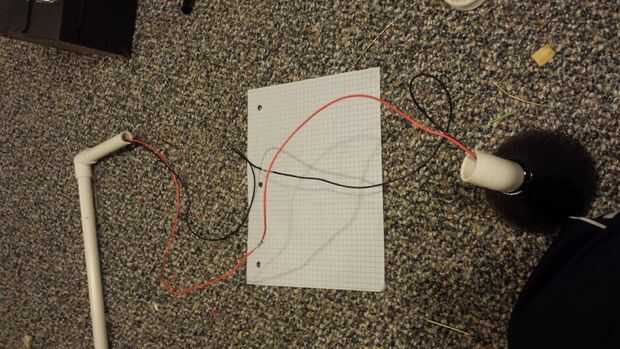

Entonces usted quiere tomar los cables que corrimos a través de la estructura de la lámpara y los cables que sólo a través de la botella y soldarlos juntos. Después de que soldarlos juntos, tienes un montón de alambre de repuesto. Para solucionar este problema, simplemente tire del cable desde el otro lado de la lámpara (donde va la pila) hasta que no haya ningún extra, alambre sólo que está dentro de la lámpara. Después de ello, usted puede poner la lámpara detrás juntos.
