Paso 3: Montaje de LED
1.2 puesto en 4 LEDs en una fila entonces marcar y cortar, hacer esto 3 veces.

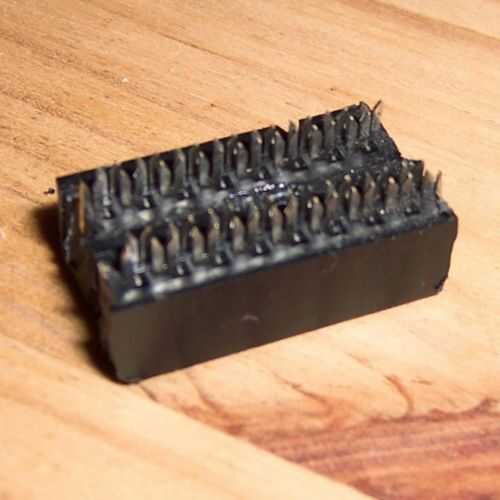

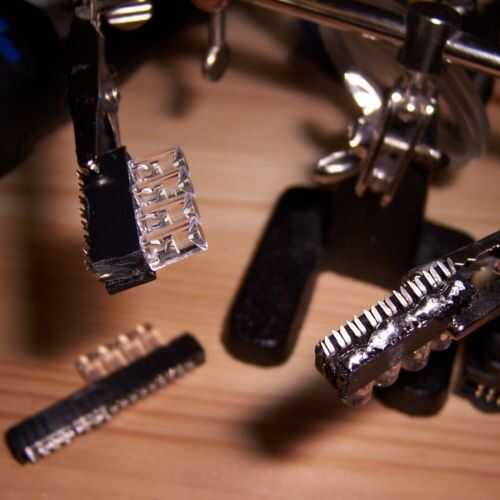

1.3 curva los pasadores metálicos abajo, soldar los cables a través de ellas para hacer filas.

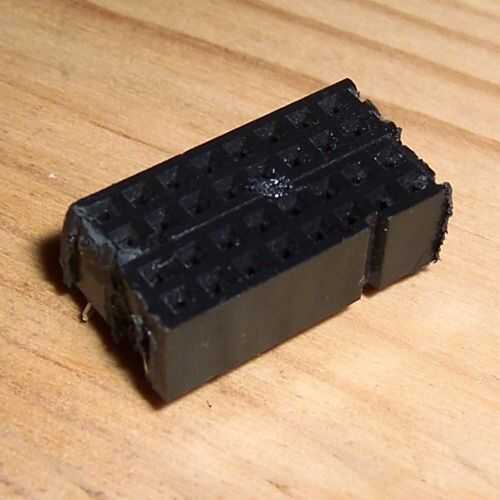

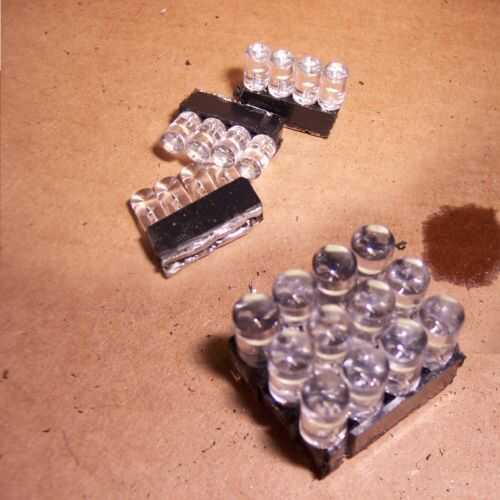

1.4 super pegamento los LEDs de la placa y las breadboards juntos como en la imagen para hacer un cuadrado.
1.5 una resistencia requerida al lado negativo.
Resistencia matemáticas para mi configuración:
R=(5.9V-4V)/(12x.020)
R=1.9/.24
R = 7.91 Ohms (yo usé 10)
2. soldadura de los cables que salen de la sombra a la matriz de LED y uso del encogimiento del calor de la tubería en la conexión (opcional).
3. antes de pegar en el lugar, siempre Pruebe los LEDs.

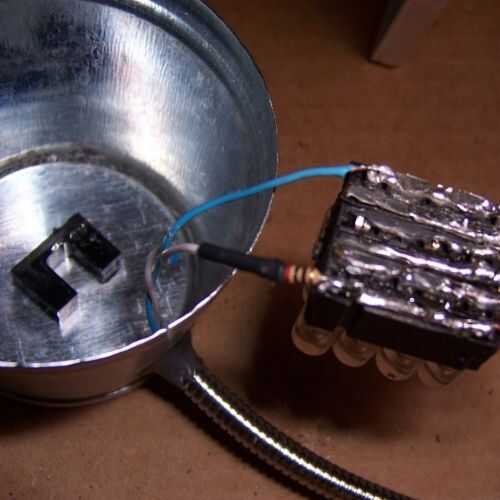

4. pegue algo caja entre la matriz y la sombra para que el circuito no corta (última imagen). He utilizado una pieza al azar del bloque plástico y será epoxy en lugar antes de que termine.
