Lámpara de escritorio simple. (1 / 4 paso)

Paso 1: CAD se.

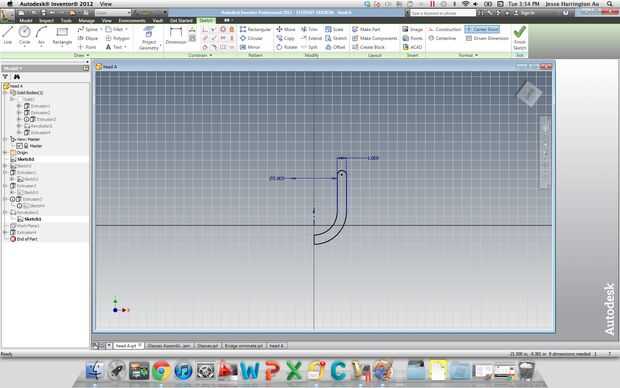

1) en primer lugar dibujé la forma general de la lámpara que quería crear. Esto fue hecho en Autodesk Inventor 2012. Para comenzar, comenzar una nueva parte que se etiqueta como un. Archivo de la IPT. Inventor sabe automáticamente que desea iniciar con un dibujo, puede utilizar una combinación de la herramienta línea, arco de herramienta, la herramienta círculo o lo que usted necesita obtener la forma del perfil que desea. Cuando su contento con él, haga clic en acabado bosquejo en el lado superior derecho y luego ir el comm de la protuberancia y en la ficha modelo.

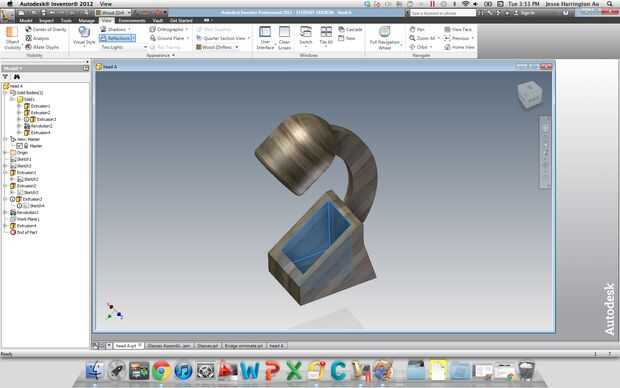

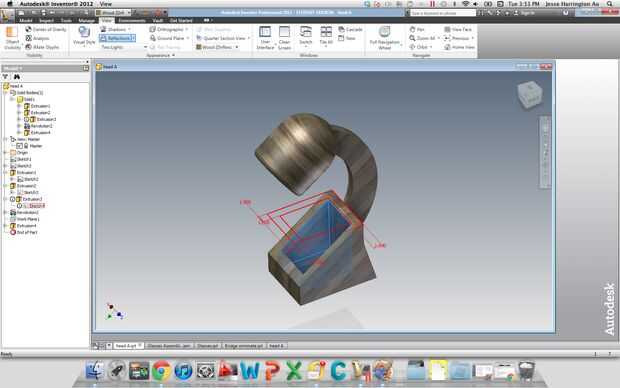

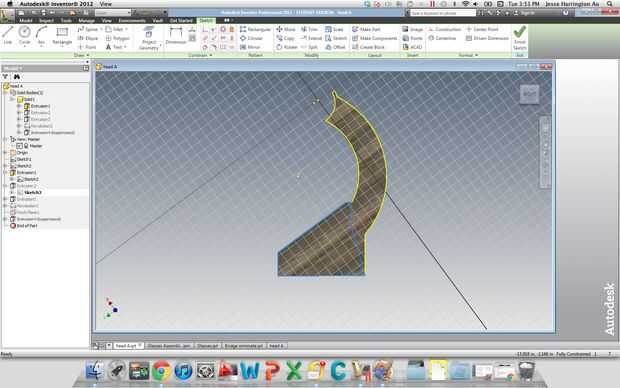

2) entonces creé un esbozo sobre la superficie de la primera extrusión haciendo clic derecho sobre la faz de la extrusión y elegir el nuevo bosquejo. En el bosquejo nuevo elegí el botón geometría de proyecto en el centro de la pestaña de dibujo, este da me el perfil de la extrusión que acaba de crear en mi bosquejo actual. de allí sólo cerca de la parte inferior de la caja utilizando la herramienta de línea de terminado mi bosquejo y sacado esa nueva sección en ambas direcciones pero un poco más lejos en una dirección para compensar la cara de la que acabo de hacer. Si necesita modificar su protuberancia justo clic en extrusión 2 en el árbol de diseño que está a la izquierda de la pantalla y luego seleccione Editar función, hacia el centro.

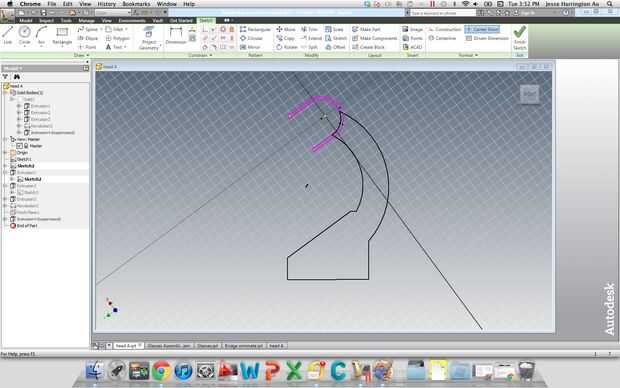

3) para la cabeza de la lámpara simplemente comencé un nuevo bosquejo de la misma característica que creé mi bosquejo anterior y dibujó la forma que quería a la revolución. Dibuja sólo la mitad la figura y luego incluir una línea para girar ese bosquejo alrededor. Cuando usted está satisfecho con su forma haga clic en terminar el boceto y luego elija el comando de la revolución desde la ficha modelo.  En el cuadro de diálogo que trata de elegir el perfil de forma que se quiere girar a continuación, haga clic en la flecha al lado de donde dice eje y elija la parte del boceto que desea que el perfil que giran en torno a. ADVERTENCIA una parte no pueda girar dentro de sí mismo.

4. el conjunto de la caja que sostiene convenientemente mi celular y mis tarjetas de visita se hizo mediante la creación de un nuevo esquema en la pequeña pieza plana en la parte superior de mi pieza base cerca de donde sale el brazo. Utilicé la herramienta Rectángulo para crear una forma que yo quería cortar el cuadro con. Haga clic en terminar el dibujo y elija extrusión desde la ficha modelo seleccione el dibujo que acaba de crear y luego en medio de la selección de cuadro de diálogo extrusión el 2 º icono con establecerá la extrusión para cortar. Que tire la flecha naranja a la profundidad deseada o escríbala.

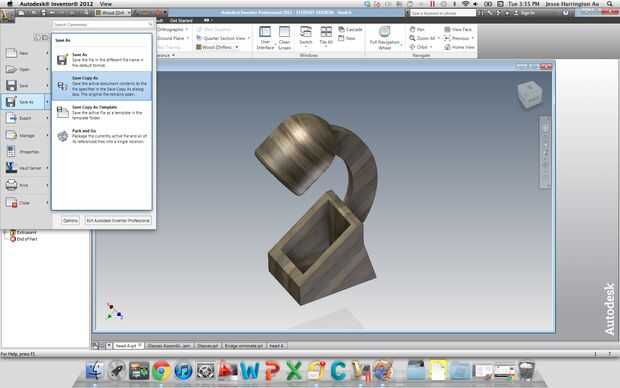

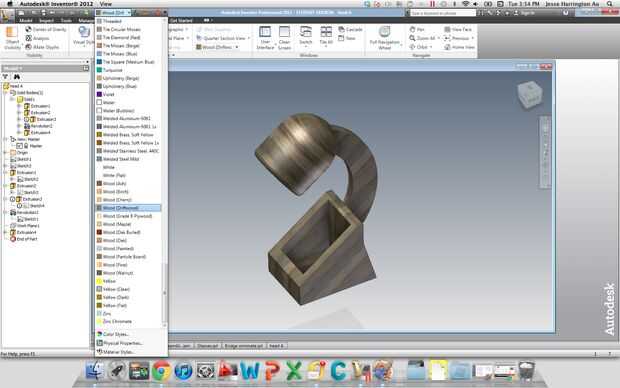

Que estaba en el lado de modelado, a la diversión cosas, Make 123D y corte por láser.
