Paso 8: cableado

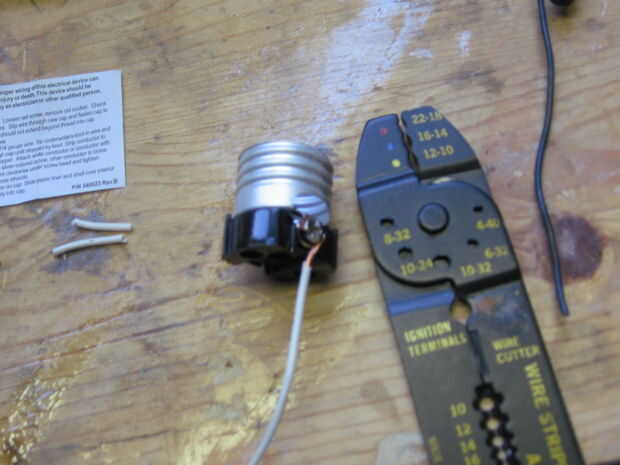

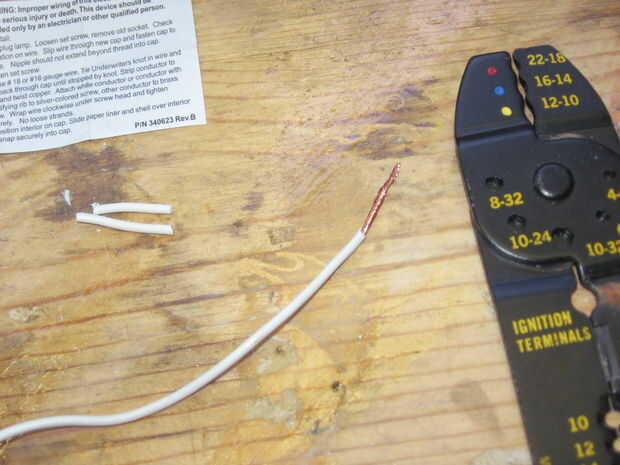

El primer paso es cortar dos trozos de alambre de aproximadamente 12 pulgadas de largo que va desde la toma de corriente en la lámpara (usé blanco y negro) y los extremos de la tira. Con Coloque estas piezas de alambre a la toma. El cable neutro (blanco en mi caso) se fija bajo el tornillo color plateado en el zócalo. El hilo caliente (negro en mi caso) se fija debajo del tornillo de latón.

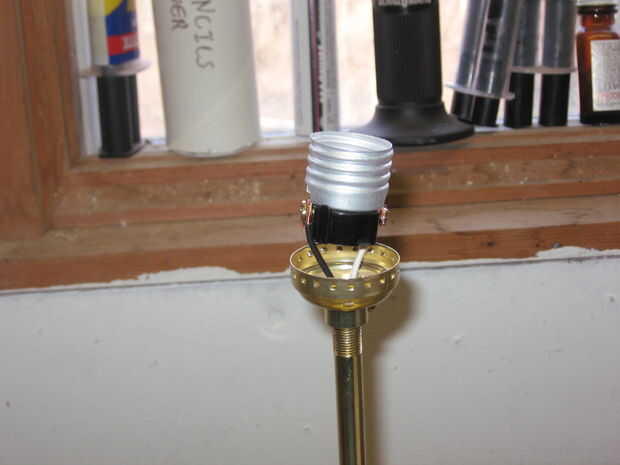

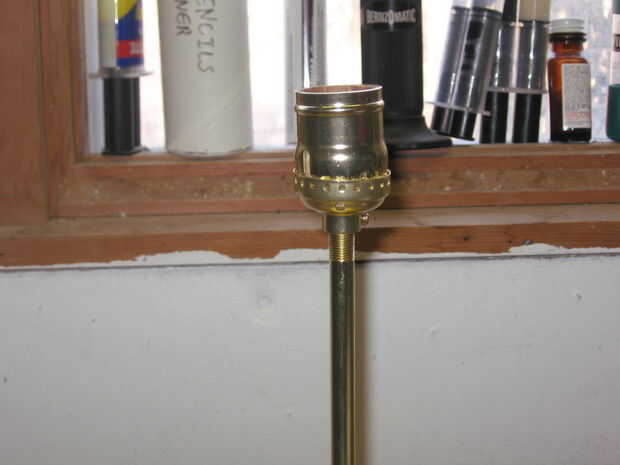

Una vez que los cables están conectados a la toma de tornillo de la toma de la base en la parte superior del cuello de la lámpara y pasar los cables a través del cuello de la lámpara y en la carcasa del medidor. Con que presión de la cubierta de la toma en su lugar.

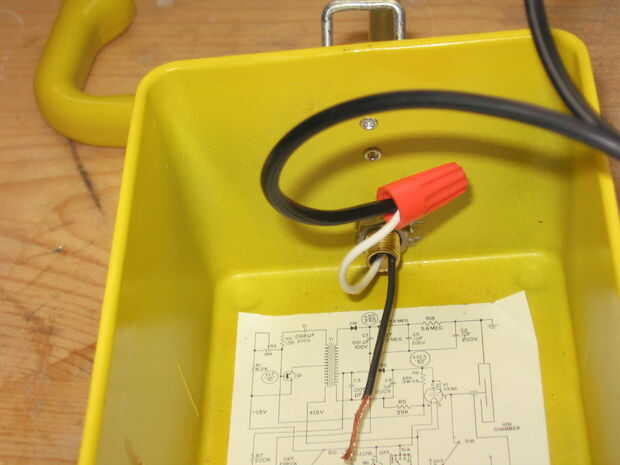

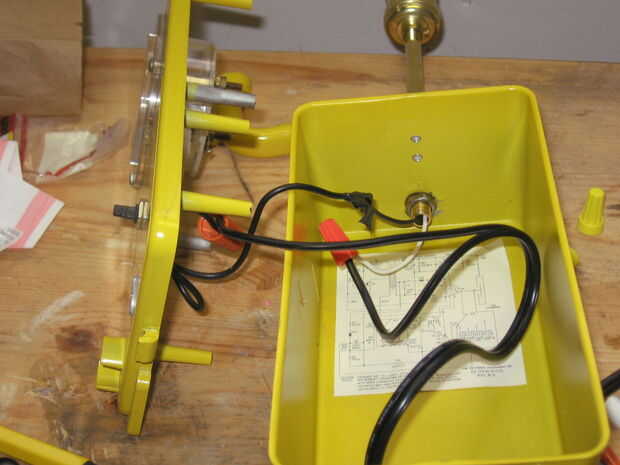

Ahora tira de los extremos de su cable de alimentación y alimentación a través del orificio en la parte posterior del medidor. Gire el cable blanco neutro y el neutro en el cable de alimentación con una tuerca de cable. (En el típico cable de dos hilos se pueden saber los cables apartes por su textura. El conductor neutro tendrá aislamiento con una textura áspera y el hilo será suave). Con la torcedura del hilo neutro terminado junta el hilo desde el cable de alimentación del interruptor y cables con una tuerca de alambre. Entonces tuerza el cable del interruptor y el hilo caliente del enchufe. Ahora debe tener un circuito completo. Enchufe la lámpara, girar el interruptor y ver qué pasa. (Si quieres un poco de drama cursi decir "Hágase la luz!" en su mayoría deidad como voz).

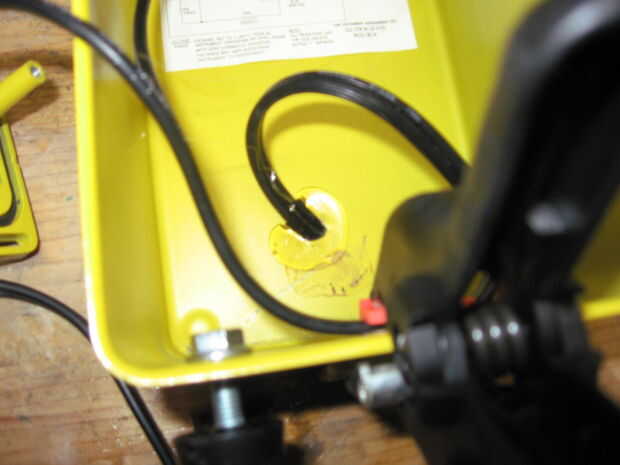

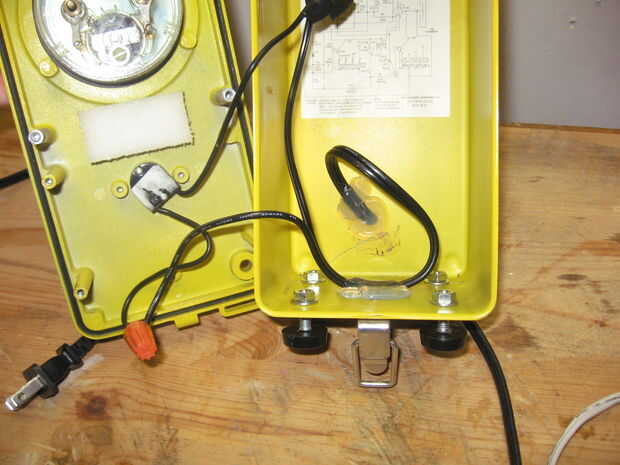

La última parte del cableado es para asegurarse de que se queda puesto. He logrado esto con abundante pegamento. Me puso unas pocas pulgadas de holgura en el cable de alimentación y luego lo sujeta a la caja. Con eso hecho apreté pegamento caliente alrededor de la médula donde entró en la parte posterior del medidor. Cuando haya enfriado ese pegamento pegué la holgura en la parte inferior de la caja así.
Con que hecho he reconectado el mango a la placa de cara y caliente pegado el desconectado cero mando a la esquina inferior izquierda. En el futuro me puedo enganchar un segundo interruptor para este mando y utilizarlo para un LED azul de luz hasta el dial del instrumento. Un amigo mío sugirió construir un circuito rectificador que tendría la aguja en el movimiento de la pantalla de instrumento cuando se enciende la luz. Tengo que perfeccionar mis conocimientos de electrónica y habilidad un poco antes de esto sin embargo.
