Lámpara de Internet controlado con ESP8266 wifi relé IoT (2 / 6 paso)

Paso 2:

Eléctrica y electrónica

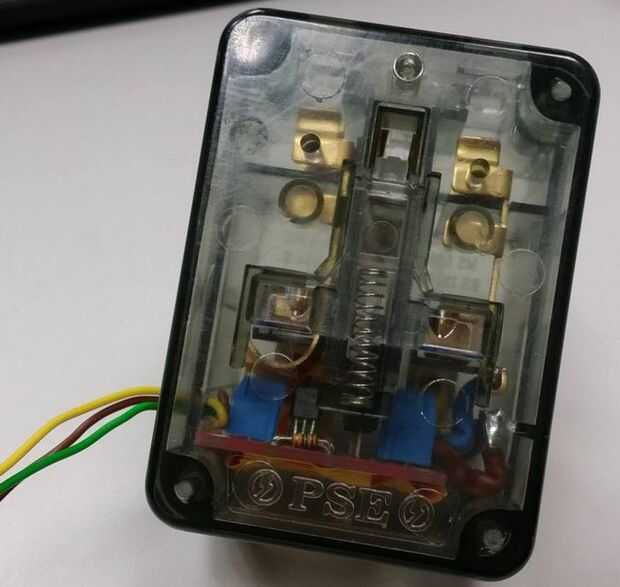

Piezas necesarias: IoT inspirado Multiplug modificado con SSR; ESP8266 conectado a Arduino Mega.

Detalla los pasos de modificar un multiplug con SSR TH está disponible en instructables o aquí http://shin-ajaran.blogspot.sg/2014/11/iot-inspired-multi-plug-modified-with.html

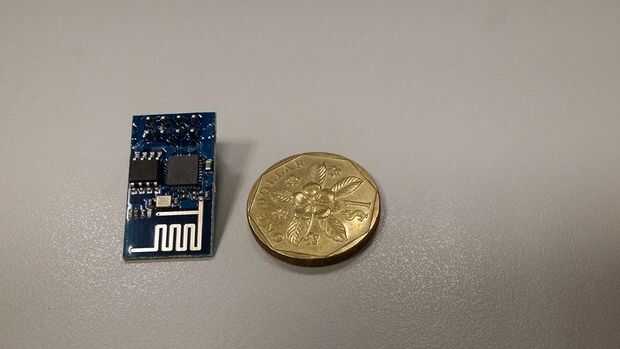

Detalla los pasos de conectar una ESP8266 a Arduino Mega es disponible, en instructables o aquí http://shin-ajaran.blogspot.sg/2014/12/noobs-guide-to-esp8266-with-arduino.html

una vez listos estos dos bloques de edificio, conectar pin7 del arduino mega con el perno de la señal de la SSR. VCC en la RSS de 5V de arduino y GND a GND de arduino. Asegúrese de que todos los componentes están conectados a la tierra común.
