Paso 3: circuito

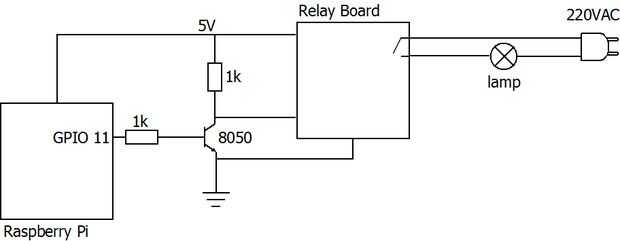

Puesto que la tensión de salida de la frambuesa pi es 3,3 v y el voltaje de la señal de control de la placa de relé 5V, necesitamos cambiar los 3, 3V a 5V señal señal. En esta imagen se muestra un circuito de convertidor de voltaje. Un transistor 8050 se utiliza para realizar la transición. Cuando la salida GPIO del frambuesa pi es baja, es alta, la señal de entrada de placa de relé y el relé está en, la lámpara se encenderá. Cuando la salida GPIO del frambuesa pi es alta, es baja, la señal de entrada de placa de relé y el relé está desactivado, la lámpara se apagará.
