Paso 11: Características adicionales y mejoras.
Ahora tu circuito es terminado y trabajo puede ser creativo y fíjelo a una estructura de lámpara. Este paso es opcional, pero puede ser muy conveniente.

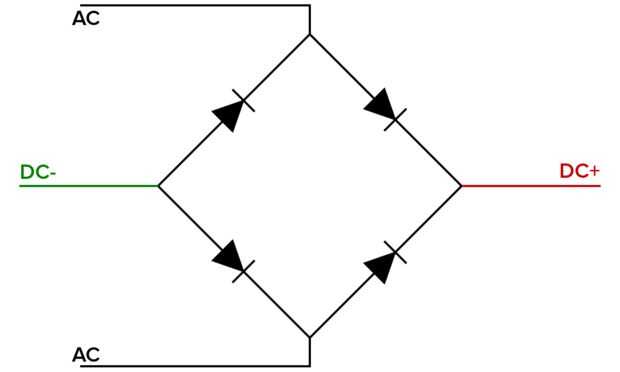

Después de unas pruebas que me di cuenta de que la polaridad puede invertirse dependiendo de que cable usar, dejando el if no funciona circuito utiliza el cable equivocado. Puede dejar el circuito como es si funciona bien, pero si vas a usar con múltiples conectores y cables es recomendable para solucionar este problema, como lo hice. Para resolver este problema es muy simple, sólo tenemos que añadir un puente rectificador. Este circuito simple toma cualquier polaridad y redirige así que siempre terminamos con un voltaje positivo en un lado y un voltaje negativo en el otro.

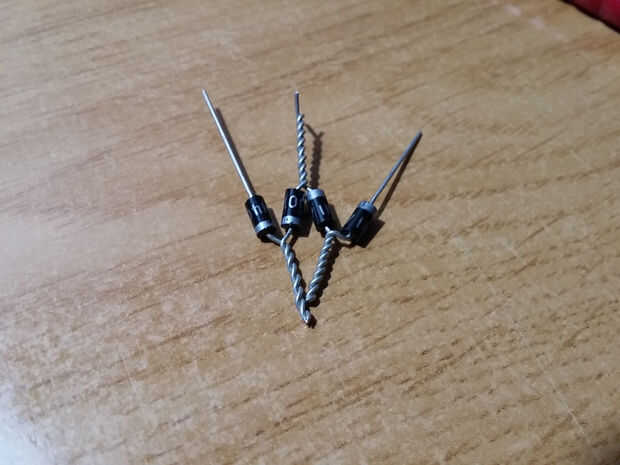

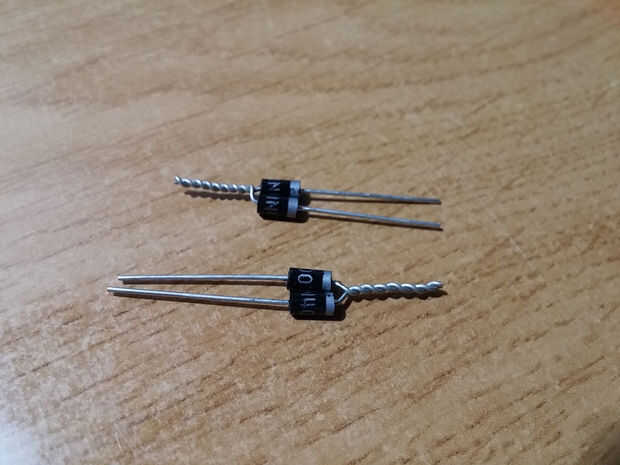

Primero tomamos 2 diodos 1N4007, y nos unimos a los cátodos (el lado con una tira blanca) torcer los cables juntos, repetimos la operación con 2 diodos más, esta vez unirse a los ánodos (la parte negra), debemos terminar con algo exactamente como en el cuadro 2.

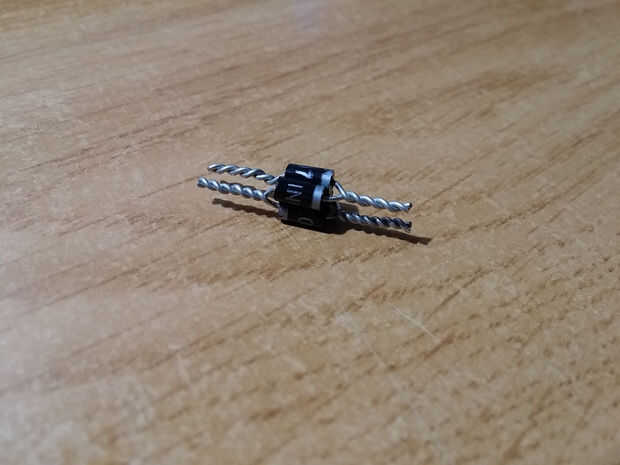

A continuación, tomamos uno de los conductores de nuestro par de diodos y Únete al otro conductor de la otra pareja, esta forma conectamos el ánodo y el cátodo de los diodos (véase cuadro 3). Repetimos que la operación con el restante conduce que no están unidas entre sí, debemos terminar con el arreglo que se muestra en el cuadro 4.

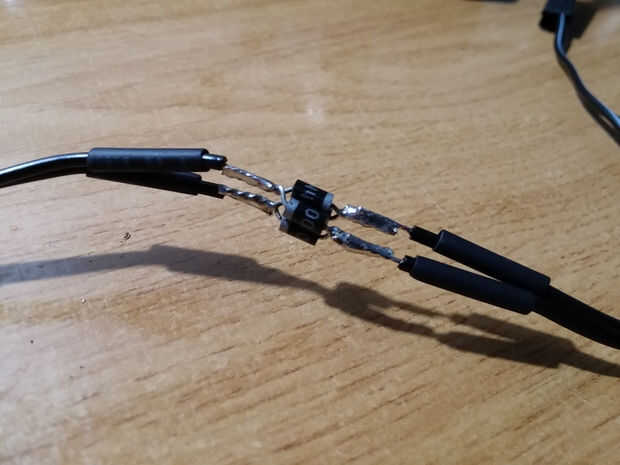

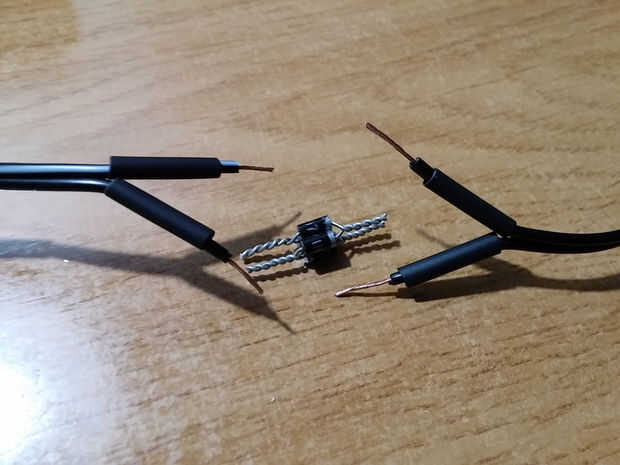

Cortamos, la tira y el cable de la lata, los dos cables procedentes de la línea se conectará a los pares ánodo-cátodo, la polaridad no es importante aquí, así que usted puede conectar de cualquier manera (ver fotos 1 y 6).
Los cables que salen de la lámpara deben conectarse respetando su polaridad, el cable positivo (el que va al interruptor y en el lado positivo de las tiras está) se conectará al par de cátodo (franja blanca), se conectará el cable negativo al par del ánodo (lado negro) (ver fotos 1 y 6).

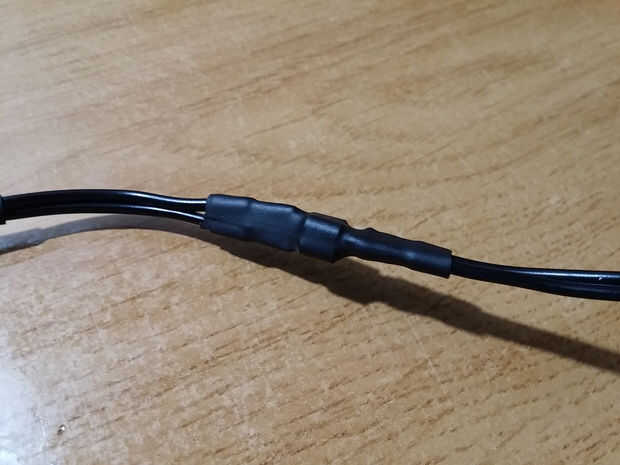

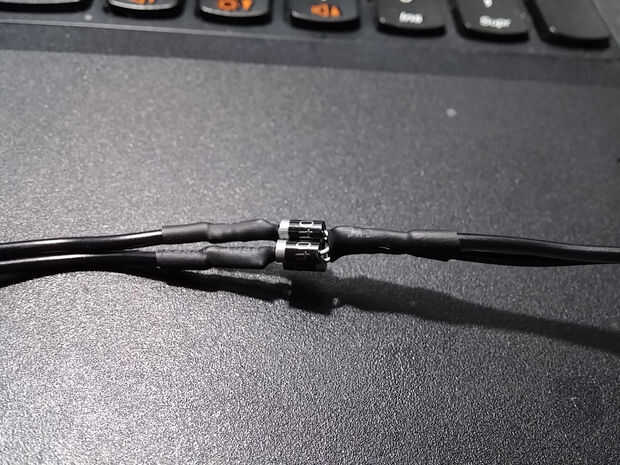

Después se hicieron las conexiones de tubo del encogimiento del uso para evitar que los cables de la mudanza, esto hará que la conexión mucho más fuerte.
