Paso 2: Paso 1: cálculos
Tiras de LED se dividen en módulos, en otras palabras, se pueden cortar cada tres LEDs, con almohadillas de cobre convenientes para hacer las conexiones entre ellos.
Mi línea telefónica funciona con 50 v de CC (este número puede variar dependiendo del proveedor, obtuvo mi línea de prueba con un multímetro, pero puede ir todo el camino hasta 90V DC), se trata de una tensión agradable para trabajar, pero hay un problema y es el actual. Sólo puede consumir una cantidad muy limitada de la corriente antes de que la línea comienza a funcionar mal, así que tenemos que hacer algunas modificaciones en nuestra tira de LED para hacerlo funcionar en serie, aprovechando la caída de tensión de cada LED individual para utilizar como poca corriente como sea posible.

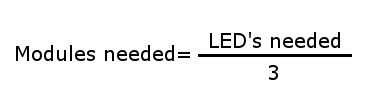

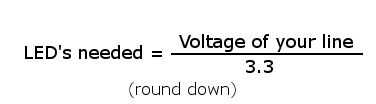

Para ello utilizaremos una serie de módulos individuales iguales a la tensión de línea de teléfono dividido por 3.3 (redondeado hacia abajo) y dividido por 3 (redondeado hacia abajo otra vez). En mi caso tengo 50 volts, 50/3.3 = 15, 15/3 = 5.

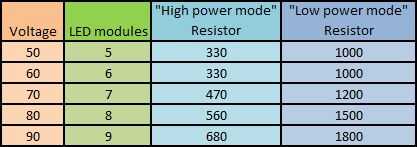

Usted puede utilizar la tabla para calcular cuántos módulos necesita dependiendo de la tensión, también se incluyen los valores de las resistencias para la "alta" y los modos de poder "Baja". El valor de las resistencias cambia debido a la caída de tensión de los LEDs es generalmente un poco inferior (3.3 voltios) cuando no están a plena carga, y por lo tanto la resistencia debe aumentar para compensar esto.
Aunque este diseño probablemente trabajará con casi cualquier teléfono es importante medir el voltaje de la línea y Compruebe la tabla para terminar con un circuito eficiente y adecuadamente trabajo. Si no mida el voltaje y seguir la tabla de riesgo tu circuito es demasiado ineficiente y dibujo demasiado actual, probablemente deshabilitar la línea mientras el circuito esté conectado.
