Paso 8: Cableado del interruptor
Para esta lámpara utiliza un conmutador de tres posiciones, esto me permitirá elegir entre dos modos de potencia. Lo hice para bajar el brillo en el caso que necesito para usar con una línea que no puede suministrar suficiente corriente.

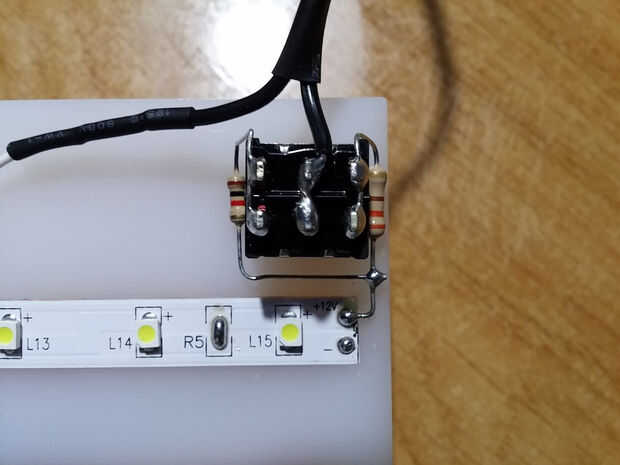

Cableado del interruptor es muy simple, el pin central es común, esto se conectará al cable positivo (verde), los otros conductores del interruptor se conectará a dos resistencias, uno tendrá un valor de 1k y el otro debe ser alrededor de 330 y 560 ohmios, los otros extremos de las resistencias son junto a y están conectados a la entrada positiva de la matriz de LED.
