Lámpara de lectura DIY LED libro y antorcha (3 / 6 paso)

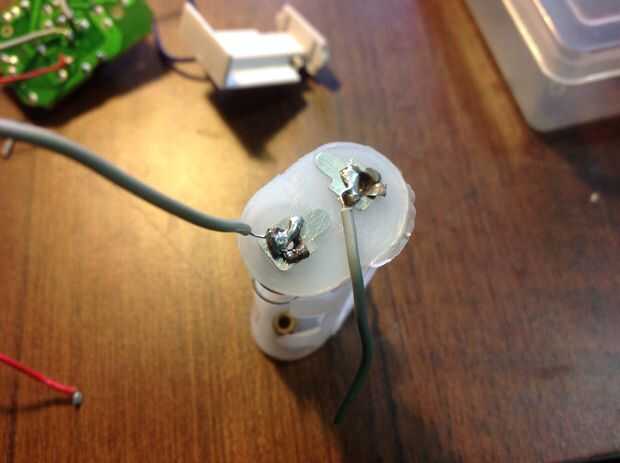

Paso 3: Hacer conexiones...

Sobre la placa de circuito de LED...

El tablero de circuito llevado tengo tiene 18 LEDs ultrabrillante blanco. El tablero sí mismo tiene 3 terminales. Uno es el ánodo común, conectado a +. 10 LEDs de compartan un cátodo común (-), y el resto 8 tienen otro cátodo común.

Por lo tanto puede tener 3 modos de.

1. Encienda 8 LEDs solamente.
2. Encender 10 LEDs solamente.
3. Encender todos los 18 LEDS.

Te recomiendo que compres un tablero LED similar, y si no tiene uno, es fácil hacer uno usted mismo. Pero en realidad una simple placa de circuito de LED con dos terminales es suficiente...

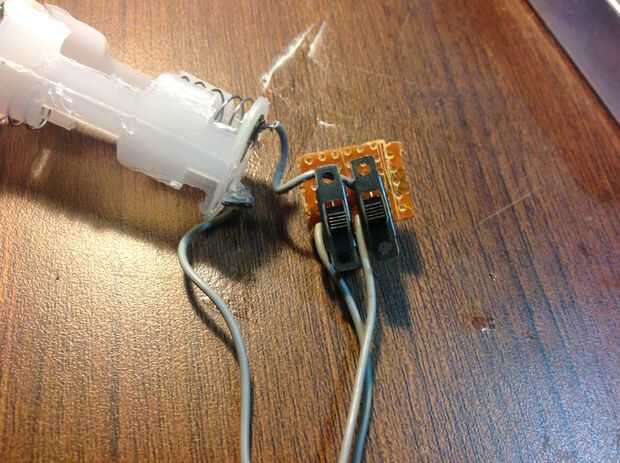

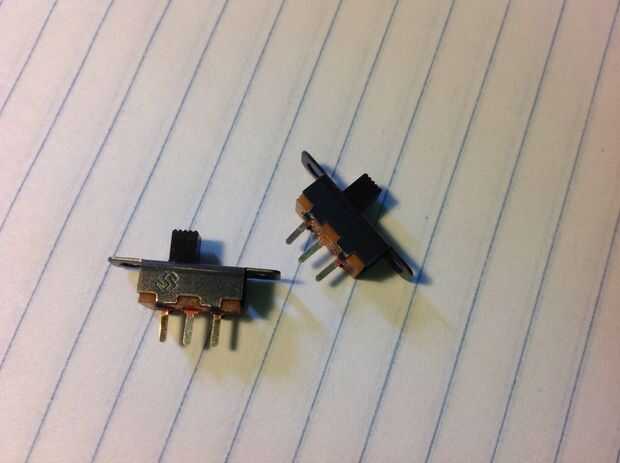

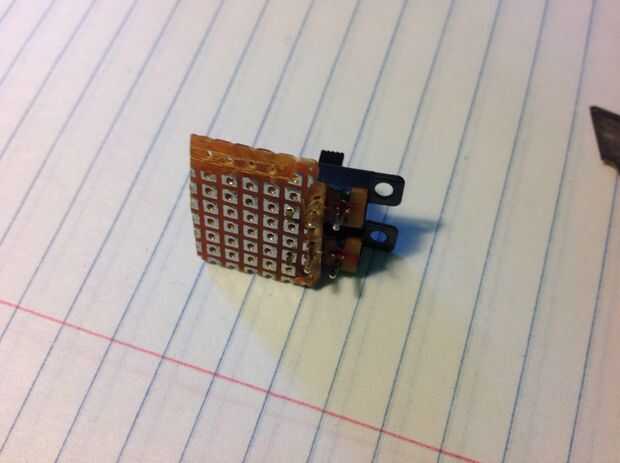

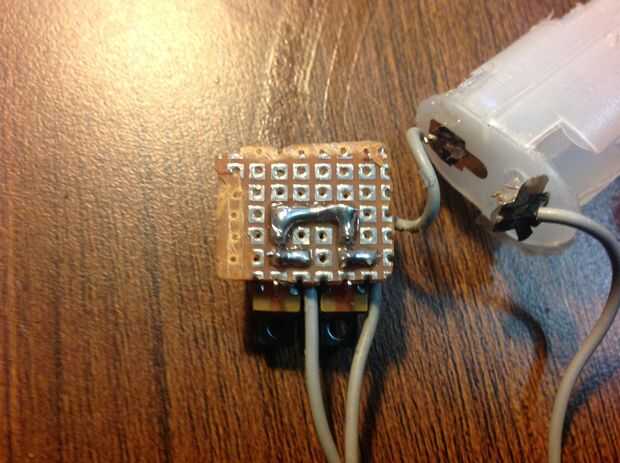

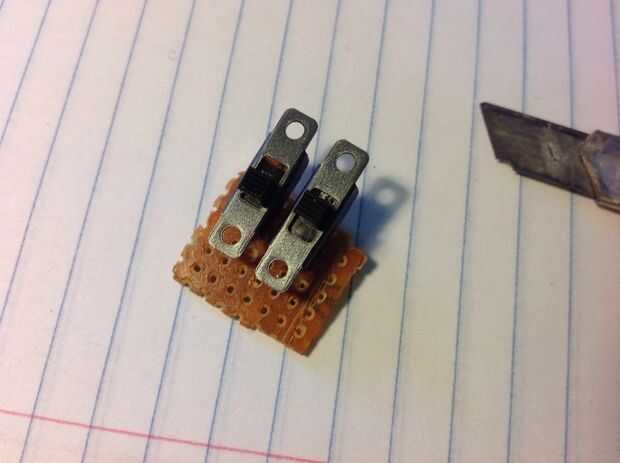

En el circuito, el 1er interruptor enciende/apaga 8 LED ' s. El 2 º interruptor enciende o apaga los otros 10 LEDs. Conmutación a la vez ambos conmutadores se activar o desactivar todos los LEDs...
