Paso 3: El circuito

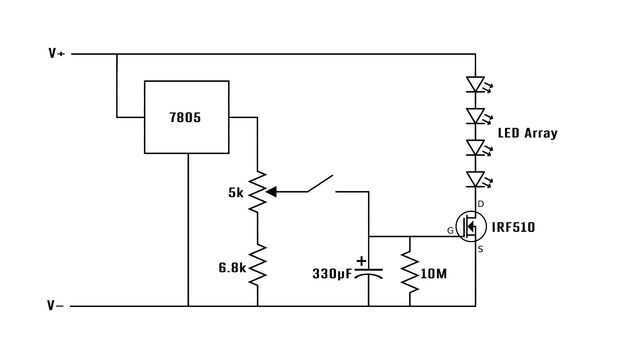

Este es el circuito básico que utilizamos para este proyecto. Aquí está cómo funciona.
Energía de la lámpara es proporcionada por una fuente de alimentación de CC de 12 voltios. El circuito de control utiliza un regulador de voltaje LM7805 para mantener la tensión en esta sección en una constante 5 voltios. Potenciómetro 5 k (resistencia variable) y un resistor fijo k 6.8 controlan el voltaje de un capacitor de almacenamiento de 330 μF. El potenciómetro está también conectado a la compuerta de un MOSFET IRF510. La tensión en el perno de puerta controla la salida de lo MOSFET y establece el brillo de los LEDs. Así que ajustando el potenciómetro, puede cambiar la tensión del perno de la puerta del MOSFET y cambiar el brillo de los LEDs. Esto actúa como un regulador básico para la lámpara.
La función de atenuación automática se activa abriendo el interruptor entre el potenciómetro y el condensador. El condensador está inicialmente en el mismo voltaje que la salida del potenciómetro. Sin embargo, al abre el interruptor, el condensador drena lentamente a través del resistor de Mohm 10. Esto hace que la tensión en la puerta del MOSFET para la gota y la matriz de LED se atenúa lentamente durante un período de tiempo.

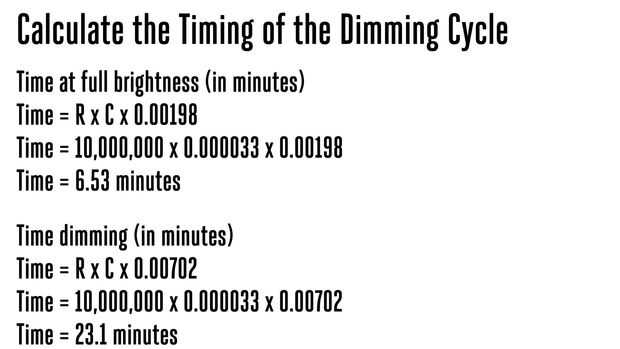

El momento de la regulación automática se determina por los valores del condensador y resistor. Con los componentes que aparecen en el esquema, la lámpara estará en el brillo completo durante unos seis minutos. Luego se atenuará gradualmente en los siguientes veintitrés minutos. También puede utilizar el potenciómetro para establecer donde el oscurecimiento comienza en el ciclo. Mediante el uso de diferentes valores, se puede cambiar cuánto tiempo tarda la luz para atenuar. Para determinar cuánto tiempo estará la lámpara en un brillo completo, y cuánto tiempo se tarda para atenuar, puede utilizar las siguientes fórmulas.
tiempo (brillo máximo) = R x C x 0.00198 (minutos)
tiempo (atenuación) = R x C x 0.00702 (minutos)
