Paso 9: Organizar y montar su circuito Simple

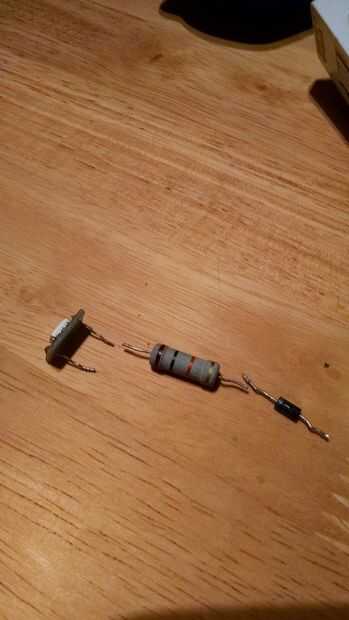

Una vez que has quitado los componentes de la placa de circuito, organizar previamente en una mesa o superficie plana con los extremos polarizados trazado. Esto ayudará a asegurarse de que tienes el correcto la primera vez de circuito y reducir el riesgo de peligros eléctricos. En este ejemplo, la resistencia y el diodo de poder conectan al extremo positivo del LED, con el diodo de poder conectar a una de las líneas de CA en el extremo del ánodo (el extremo sin la raya). El lado negativo del LED se conecta directamente a la otra línea de AC.

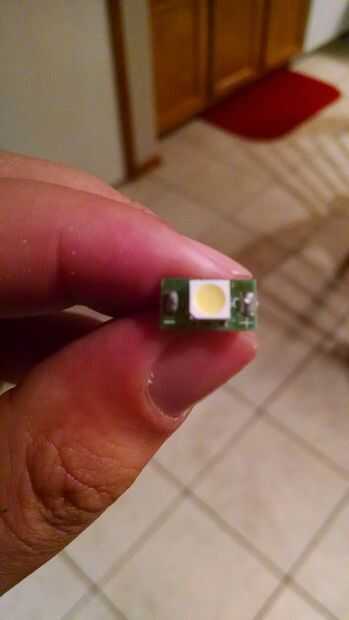

Tenga en cuenta, que el LED en el cuadro (y luz de noche venían) son SMD LED, así que si estás usando componentes crudos, entonces usted tendrá que seguir algunos otros esquema (la mayoría uso condensadores) en vez de cómo he trazado el circuito aquí.
Suelde el LED para el resistor y resistencia para el diodo de potencia. No soldar las líneas de AC sin embargo.
