Paso 1: Paso 1: Hardware: diagrama esquemático del circuito

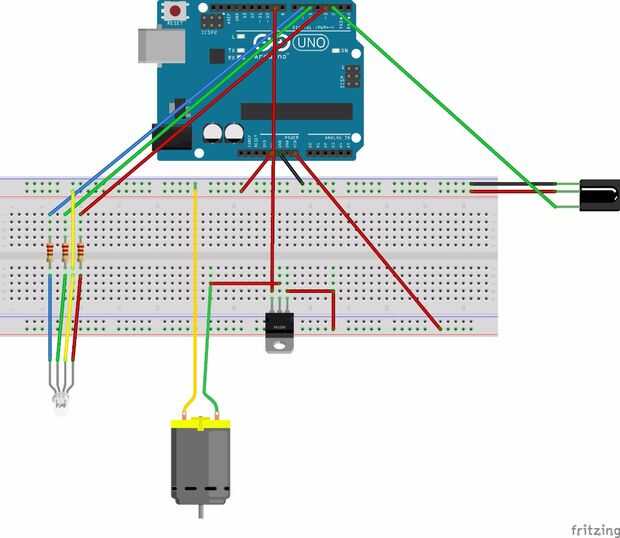

Diagrama de Frtizing
Este diagrama tiene dos carriles de alimentación diferentes, 5V corriente una y otra corriente 12V. Tenemos dos carriles de alimentación diferente ya que el motor necesita una tensión más grande para generar la torsión necesaria para girar de la fibra óptica. El carril de alimentación de 5V ejecutará otros dispositivos más pequeños, como el sensor de infrarrojos, el RGB LED y el sistema de control para el motor. Tenga mucho cuidado cuando estos dos voltajes. Si hay una mezcla para arriba, y los carriles de alimentación de 5V se conecta momentáneamente a la fuente de alimentación de 12V el LED RGB brillará con la belleza de 10.000 soles, pero se quemará y su sensor de infrarrojos, y tendrás que correr a RadioShack a comprar otra (como $ 4,99). La mayor fuente de tensión también decidirá cómo rápidamente el Motor de la C.C. se ejecutarán, por ejemplo, el motor funciona a 6V pero para la velocidad que queremos, sugiero 12V. Por último, asegúrese de utilizar resistencias de 220 ohmios para maximizar la luz del RGB LED, queremos brillar tan brillante como sea posible (sin que queme).
