Paso 1: Construcción Resumen

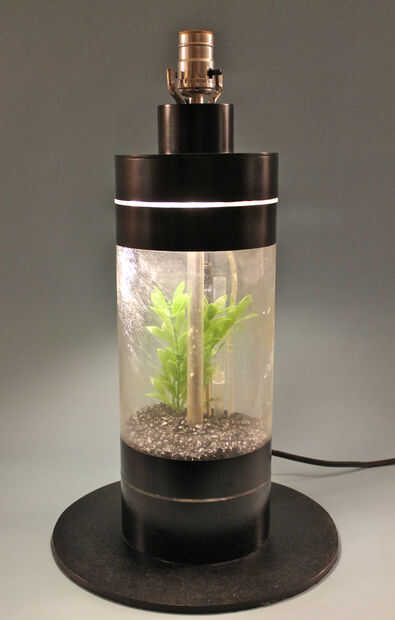

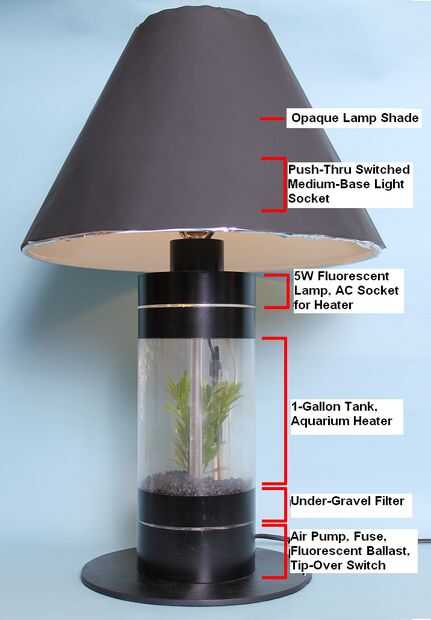

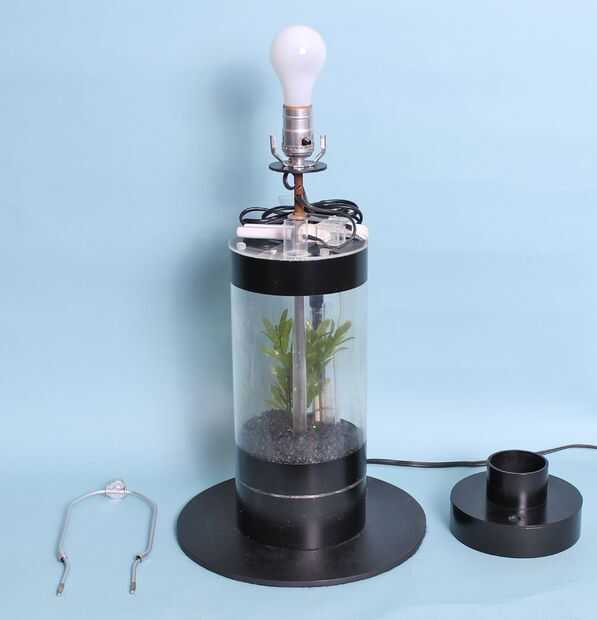

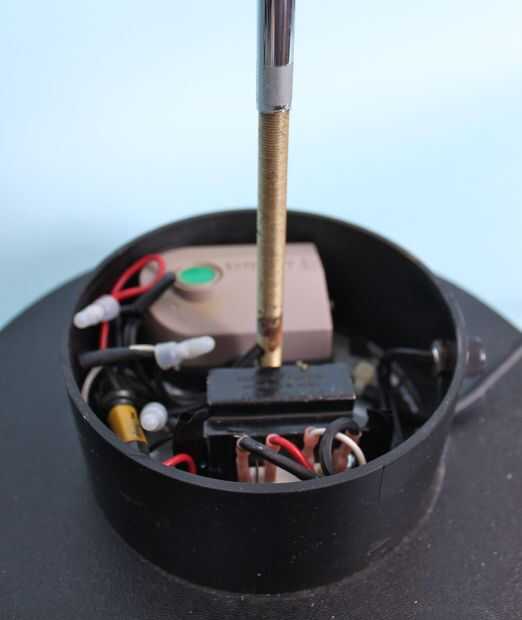

La lámpara se construye por secciones de apilamientos en un eje central (de 1/8 IP tamaño tornillo tubo, del tipo utilizado para la fabricación de lámparas!) que se monta en la base. La base incluye la bomba de aire y lastre para la luz fluorescente tanque de 5W. La base también tiene un inclinar-sobre el interruptor y un fusible en línea para ayudar a mantener el producto seguro. La base está encerrada en longitud de 6" de diámetro tubo de acrílico que crea la pared de la sección de base.
El tanque es apilado encima de la base. El tanque tiene un tubo central de paso abierto y un tubo de aire que recorre la longitud del tanque de la parte inferior hasta la parte superior el agua. El tubo central abierto permite el depósito de Deslice hacia abajo sobre el eje central. El tubo de aire lleva el aire de la bomba de aire por debajo del tanque hasta por encima del nivel de agua para que no hay fugas de agua si la bomba debe parar. Hay una tapa del tanque de acrílico transparente que resbala sobre el tanque y es sostenida en lugar por un tornillo de máquina de nylon. La cubierta de la tapa del tanque tiene dos alimentación 'puertos', uno en la parte delantera y uno en la parte trasera, dependiendo de la que desea utilizar.

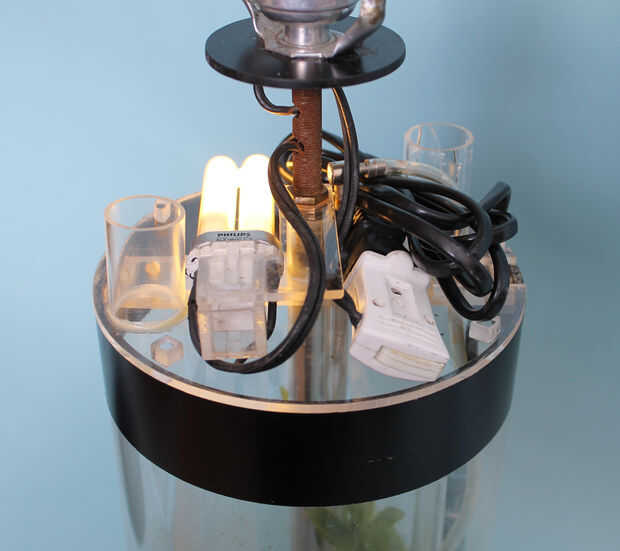

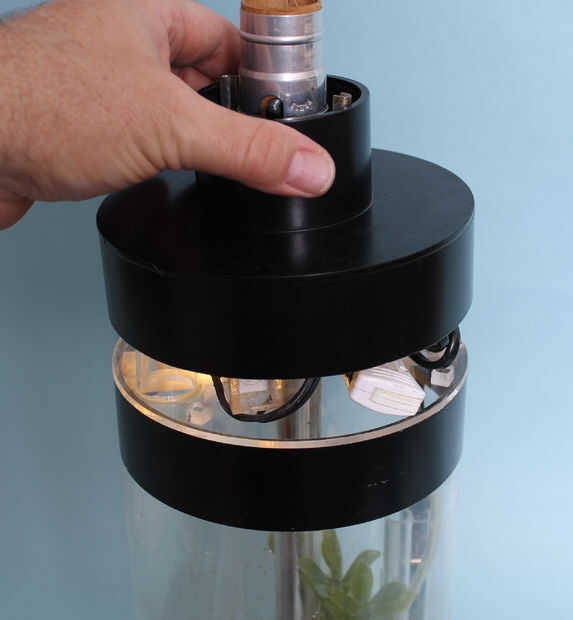

La parte superior de la lámpara casas la luz tanque fluorescente de 5W y una toma de 120 VAC para el calentador de tanque enchufar. Una tapa de acrílico, que puede eliminarse completamente, cubre la sección de la parte superior del tanque. La tapa tiene un orificio de alimentación que puede estar alineado con la parte delantera o trasera 'puertos' en la tapa del tanque de alimentación.
La luz toma es simplemente la variedad conmutada estándar superior. Usted puede utilizar hasta una lámpara de 100W, pero utilizar LED o espiral fluorescente para ahorrar energía!
Los materiales:
PLÁSTICOS
ABS:
12 "x 12" por 1/4 hoja negro ABS gruesa textura base, sobre superficie
Acrílico:
16 pulgadas de 6" diámetro 1/8" tubo de pared
12 pulgadas de tubo de 5/8" de diámetro
2 pulgadas de 3" de diámetro 1/8" tubo de pared
3 pulgadas de tubo de 1" de diámetro
12 pulgadas de tubo de ¼"(o 3/16")
4 – ¼" cubos
3 – 1 "x 6" ¼ "hoja gruesa
3-7 "x 7" 1/8 "hoja gruesa
1 – 3 "x 3" 1/8 "hoja gruesa
Pedazos de desecho diversos como se ha señalado
Eléctrica (según lo especificado o similar; todo nominal 120 VCA o mayor)
Modelo de bomba de aire acuario mini Elite799
Simple estrangulación lastre 4-6-8 vatios modelo Valmont eléctrico 89G489 (dos hilos)
Cereza con resorte manipular interruptor doble tiro doble polo (solo tiro también funcionará)
6' 18/2 (18 AWG) SPT-2 cable con enchufe (puede utilizar un cable de extensión)
Cable SPT-1 de 4' 18/2 (18 AWG)
Rápido en prensar-en terminales para la conexión a interruptor de inclinación
Empalme de extremo engarzado en terminales
Zócalo de lámpara de Edison base mediana con empuje a través de interruptor, plata
fluorescentes de dos pines de 5 vatios
Interruptor de giro a través del agujero de montaje
En línea portafusibles con fusible de 2A
Receptáculo aislante para cable SPT-1
Cinta aislante
De la soldadura
HARDWARE
16-1/2" de 1/8 IP todo roscadas tubo
3 - tuercas para tubo de 1/8 IP
Piso brida de montaje (plomería)
Adaptador roscado: IP de 1/8 rosca de la brida para piso
6 "x 6" 12 calibrador de lazo de encuadre (chapa)
Tuercas y tornillos varios
VARIOS
Pantalla 18" diámetro 12.5" de alta
10" dos piezas de arpa de la lámpara, de plata o pintura de plata
Fieltro del negro por debajo de la base
2 pulgadas de 0,18" tubos de aluminio (si no usa tubo de acrílico 3/16")
Silicona compatible acuario
Tubo de aire de acuario
2 - línea aérea latón T-fittings
Adhesivo en aerosol
Tubería del encogimiento del calor misceláneo
Tinte de la ventana de Chrome cine 12 "x 3"
Lazos de alambre/zip Misceláneos
3-tornillos de máquina nylon
< filtro de grava debajo de diámetro de 6"
Pintura en aerosol negro semi-Gloss
Pegamento epóxico
Cemento acrílico de cloruro de metileno
grava de acuario negro de 1-1/2 lb
Calentador de acuario, de 25W o menos (opcional)
Peces (especies pequeñas como tetras)
