Paso 3: Paso 3: montaje y cableado de la lámpara
Todos los elementos están listos para el montaje de ahora.

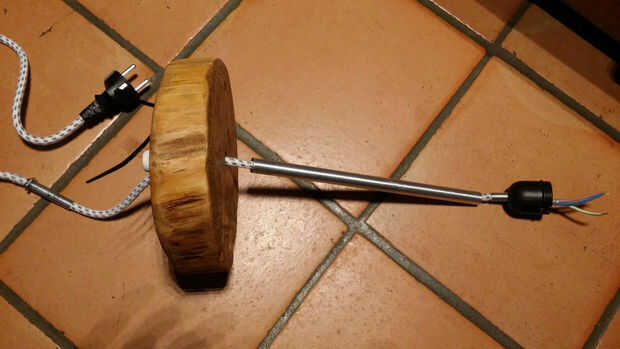

1. Pase el cable por el tubo roscado, la base, el tubo de aluminio, el segundo tubo roscado y el zócalo del bulbo. Dejar 5 a 8 cm de cable sobre el tubo para conectar la toma de corriente.

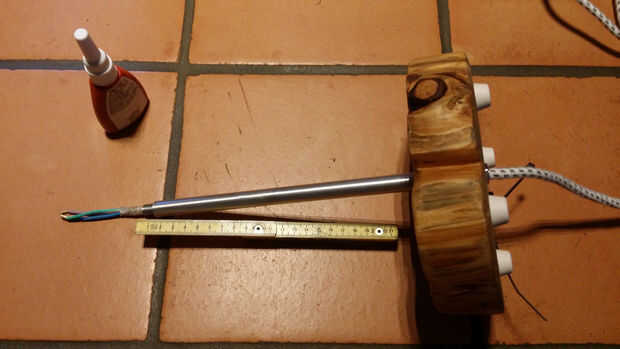

2. Atornille la M10x1 roscado los tubos en el tubo de aluminio y aplicar algunos threadlocker. Mente para mantener una longitud de rosca de 18 mm en uno (base) y 10 mm en el otro extremo (zócalo del bulbo) del tubo.

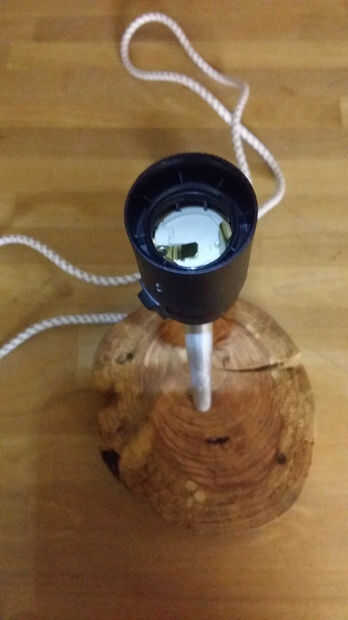

3. Atornille el casquillo en el tubo y seguro contra Desapriete con el tornillo.

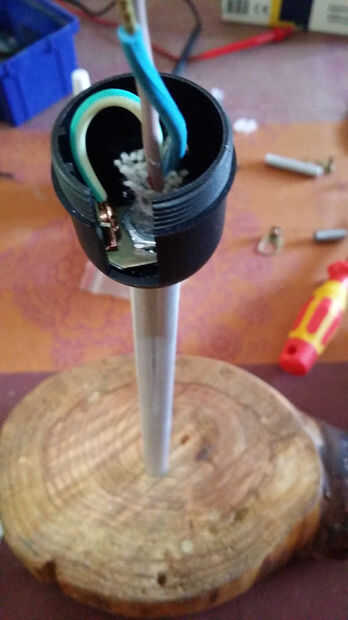

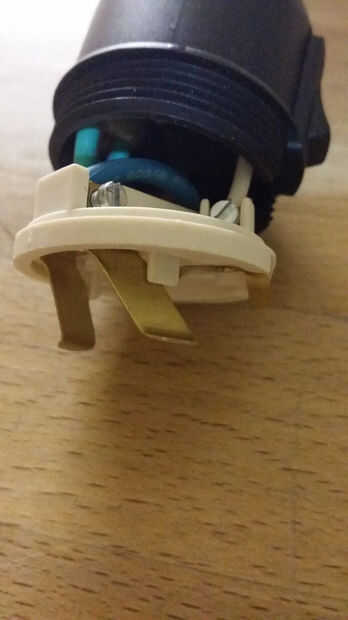

4. Conecte el enchufe con el interruptor on/off y montar. Comience con el cable de puesta a tierra (cable verde/amarillo). Si es necesario, adaptar la lavadora puesta a tierra según la toma y fíjelo con una tuerca de M10 en el tubo roscado. Conecte la fase al interruptor (cable marrón). Mente para conectar el interruptor (cable blanco) a la hoja de contacto en la parte inferior de la toma (it´s más seguros en no caso there´s bombilla en el zócalo). Conectar el neutro (cable azul) a la segunda hoja de contacto.
5. Monte el casquillo.

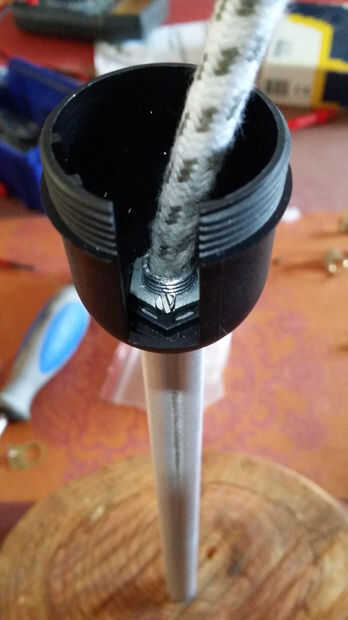

6. Fije el tubo en la base. Para mantener el suficiente espacio para el cable, el tubo roscado no debe sobresalir más de 3mm (= grosor de la tuerca M10x1).

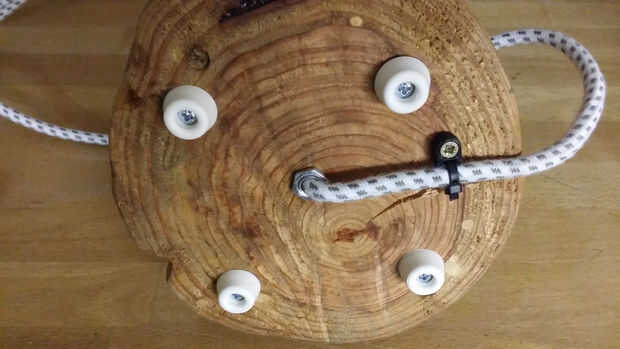

7. Asegure el cable en el alivio de tensión.

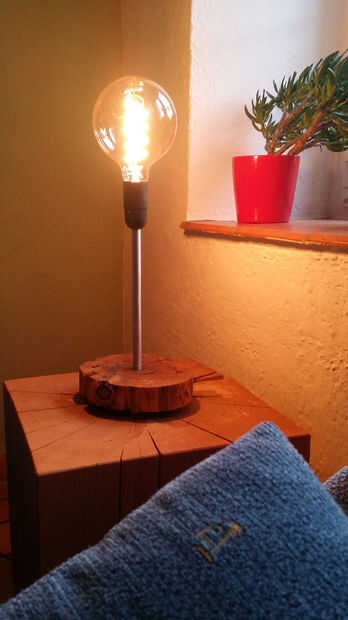

8. Atornillar la bombilla en el zócalo y enchufe la lámpara.
9. que el sol brille :-)
