Paso 3: electrónica
Toma los LEDs y la madera la parte posterior del marco. Poner dos filas de tres LEDs, pegarlo al marco y el interruptor táctil, el Arduino y el cable USB directamente en la soldadura.

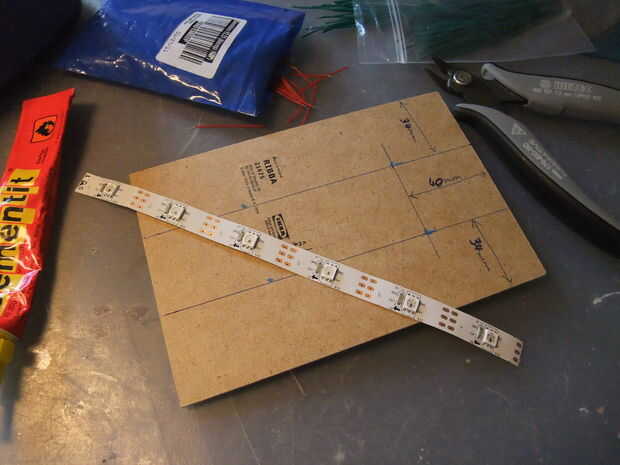

En primer lugar, marcar la placa con las posiciones de dos de los LEDs como se muestra en la foto: 34mm por el lado largo, 40 m m del lado corto. La colocación no es muy importante. El LED sólo tiene que ser dentro de 5mm de los puntos marcados.
Cortar la tira de LED en dos partes de tres LEDs. He utilizado transparente doble cara para pegar cinta en normal o pegamento también obras, no te muy calientes, así que no te preocupes cinta de fusión. Mis tiras tienen flechas, marca el camino que la señal atraviesa la tira. Hice la entrada en la parte inferior izquierda para que las flechas son de izquierda a derecha en la franja inferior y de derecha a izquierda en la parte superior uno.

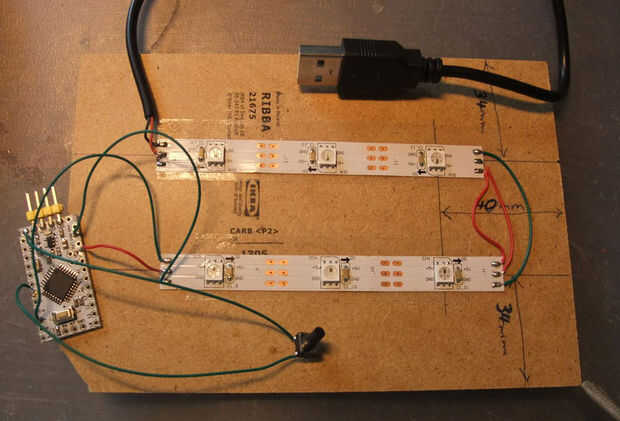

Usando el soldador, conecte las dos tiras en el lado derecho. Asegúrese de que datos fuera de la franja inferior se conecta a datos en la franja superior. También conectar el + 5V a + líneas de 5V y el GND a GND de las dos bandas.
En el lado izquierdo, conectar el Arduino como esta:
VCC (o + 5V o VIN) de Arduino va a los + 5V de la tira. Arduino GND va a tira tierra. Conecte la entrada de datos de la tira (DIN) al pin 7.
Soldar dos cables al botón para que el botón conecta estos dos cuando presiona (he utilizado un botón normalmente abierto, estar al tanto de versiones normalmente cerradas). Entonces uno de los cables conectar al Arduino pin 4 un un a Arduino GND. El botón se utiliza para cambiar los programas.
A la izquierda de la tira superior, soldar el cable USB como fuente de alimentación. Me corte el enchufe del cable y había despojado para que los cables salen de unos 2cm. En mi cable es negro GND y + 5V es de color rojo. Las líneas de dos datos no son necesarios (el Arduino pro no tiene un convertidor USB) así que les corte. Después de pelar los cables puede que desee utilizar un multímetro para asegurarse de que tener los cables bien. Si consigues los mal no va a funcionar. También puedes probar a ciegas, no destruirá tu puerto USB de su ordenador pero podría matar los LEDs o el Arduino o ambos así que ten cuidado para que este bien.
Antes de que realmente podemos probar los LEDs, necesitamos algo de código (se agrega el código y la biblioteca que escribí para los LEDs en los próximos días, deben limpiar primero el código, enviame un mensaje si se me olvida). Para subir a la Arduino pro, necesita soldar las cuatro pines como se muestra (que es el VCC, GND, Rx, Tx). Mediante un cable de dupont, conecte el convertidor de USB a UART, puede conectarlo a su computadora y cargar el código como un Arduino estándar.

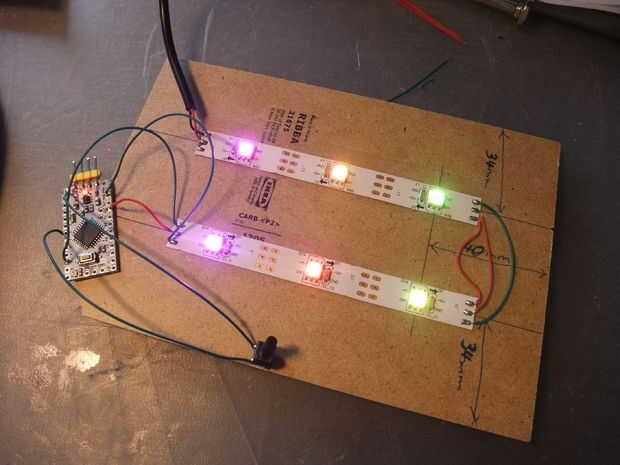

El circuito es totalmente alimentado a través de Arduino y los LEDs deben arrancar a la luz en colores brillantes.
