Lámpara de Necronomicon (2 / 5 paso)

Paso 2: Los esquemas

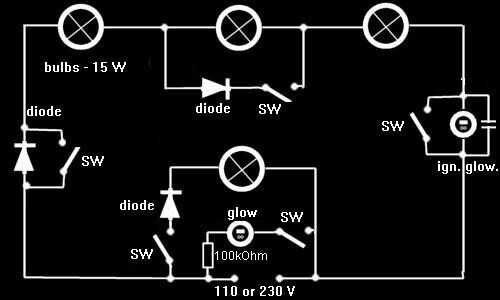

Los esquemas. Lista de las partes:

4 casquillos y bombillas (máx. 15 W/bulbo)

3 diodos (min. 1 A)

5 normales I/O mini interruptores, con tornillos en el cuello, si es posible (mínimo 1 A)

bombilla de luz 1 encendido (para tubos de neón)

1 resistencia (100-300 kOhm, 0.5 W)

1 resplandor lámpara pared enchufe de cable con fusible interruptor I/O cable aislado (con 8 plazas) toma de corriente (500mA) y cinta aislante

En los esquemas el cable con el enchufe y el fusible no se indica - el fusible debe colocado en la caja, al lado del cable, antes de los interruptores y bombillas!
