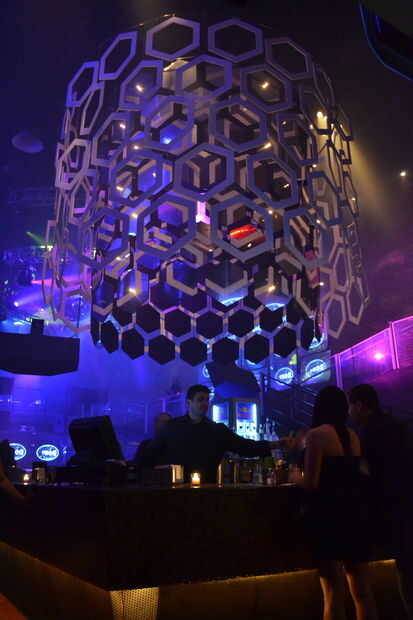

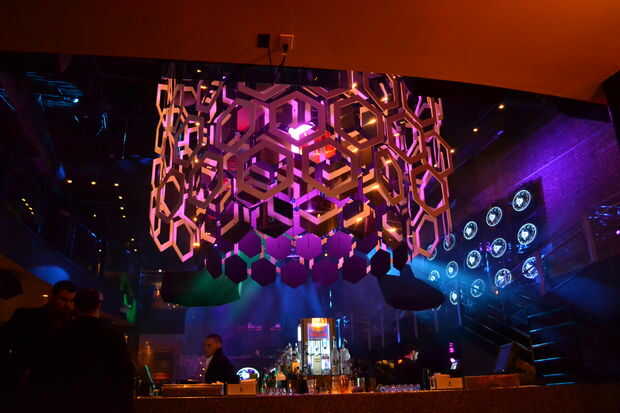

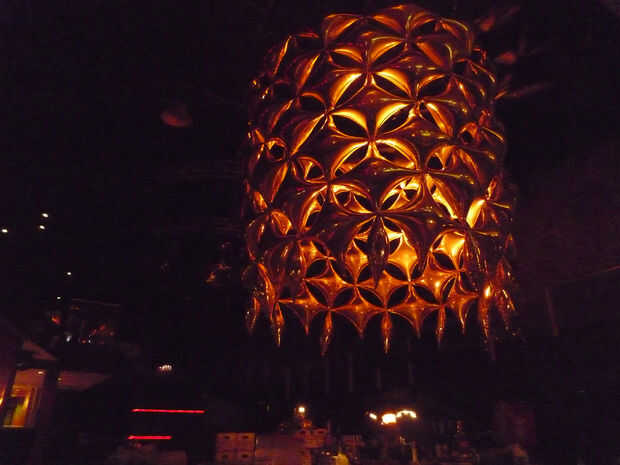

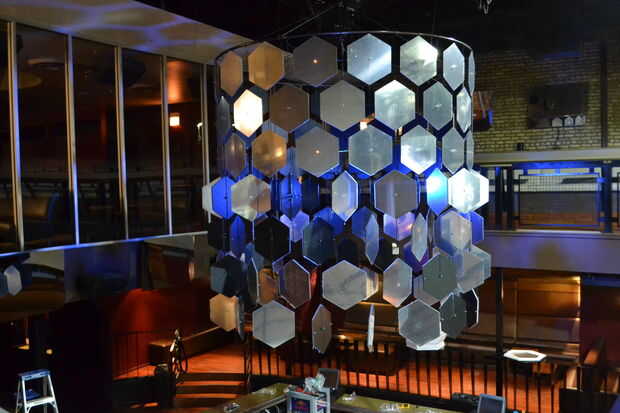

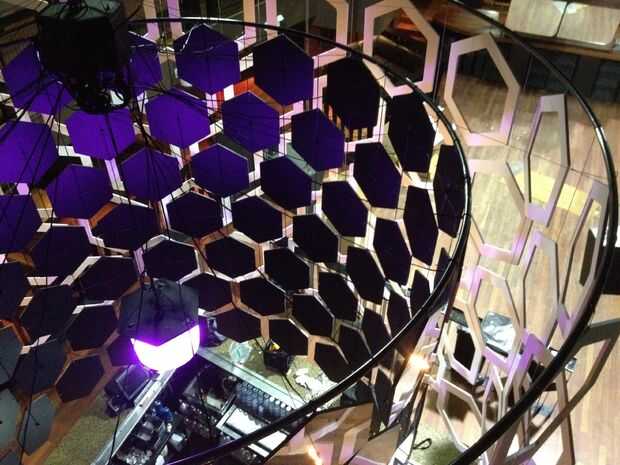

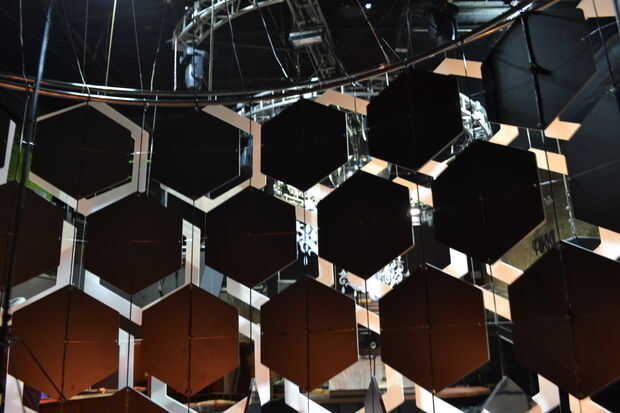

Se trata de un candelabro de costumbre diseñado y construido para club nocturno de Chicago, "Nikki", anteriormente en Crobar. Se construyó sobre la solicitud de una estructura más permanente, basada en una instalación similar de diseño y construcción de los grandes globos de mylar. Ver la imagen del candelabro metálico Oro.

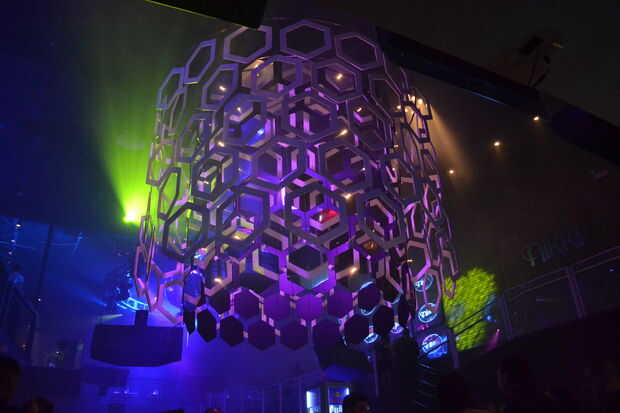

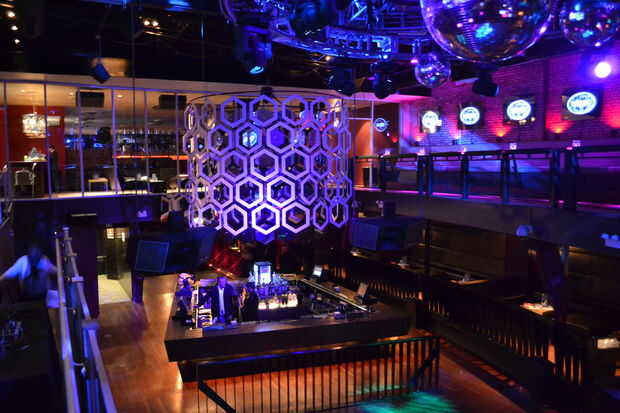

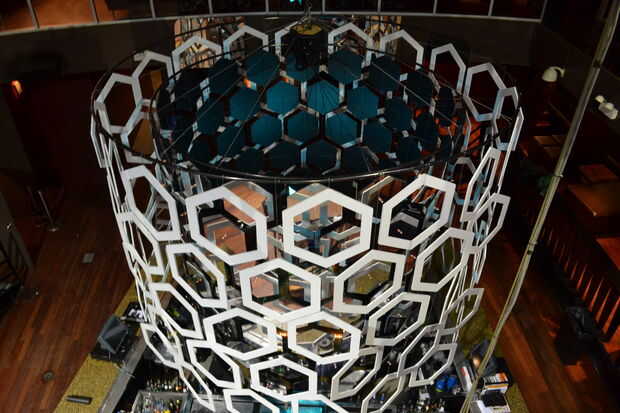

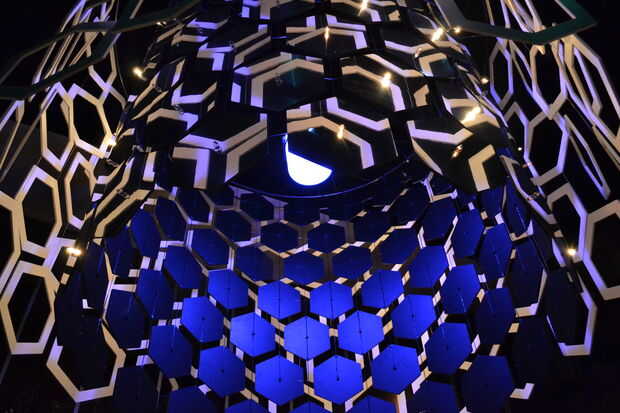

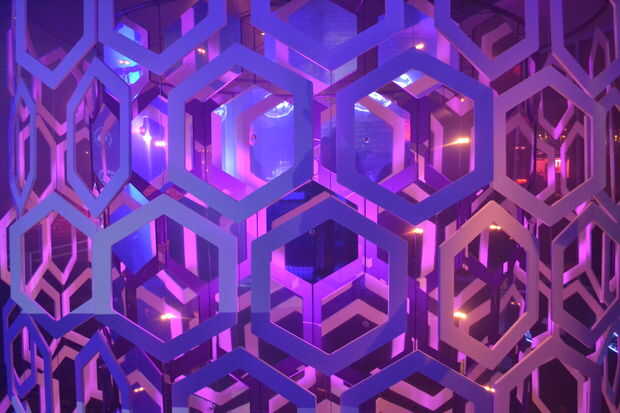

Esta "lámpara" es de 13' de diámetro. Construido a partir de hexágonos espejo 126. 90 blanco enmarcados hexágonos.
Iluminación consta de 126 pequeñas bombillas de 12 canales y un trío de accesorios LED de cambio de color.
Con la excepción de los aros de acero, que nos habíamos subcontratado, este fue diseñado y construido enteramente por mí y compañeros fabricante Instructable, Sean Hunt. El resultado final es especialmente espectacular en persona, como la reflejada superficies y espacios negativos realmente lío con tu mente y se hace difícil comprender realmente lo que buscas en. :-)
Antes de comenzar, aquí están todas las especificaciones detalladas de los materiales utilizados en este proyecto:

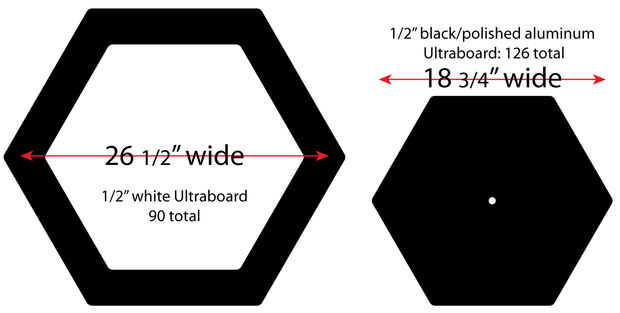

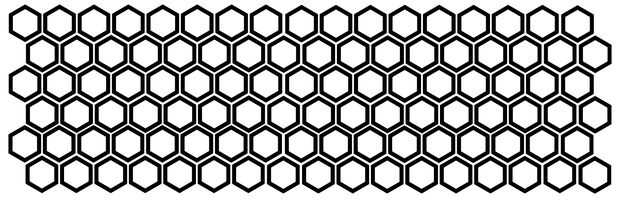

Gran anillo exterior de hexágonos de 1/2" blanco ULTRA Junta (espuma de poliestireno frente), a aprox. 26 1/2" ancho.
5 que se enclavija filas de hexágono alto (total 83)
39' circunferencia, de 12' 5" de diámetro, el tubo de soporte es de acero 1" soldado con autógena de 3 segmentos de tubo doblado.
13" espaciado de cada filamento vertical. 3" espacio entre cada hexágono.
caída de techo colgar alambre solía suspender todo en este anillo externo:
25 1/8", 1/2 de 22" en la parte superior. (sin contar la curva y cualquier cuelgue del) 18: 30 1/4", 18: 7 3/4"
peso total de 43 libras.

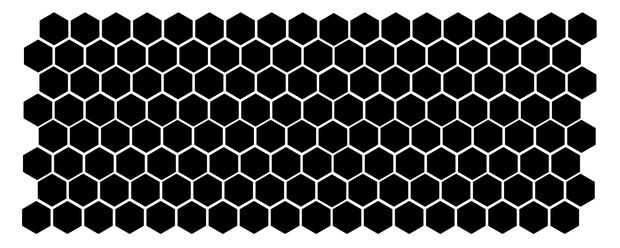

Anillo interior más pequeño de hexágonos de 1/2" negro/pulido aluminio ULTRA BOARD (tablero de la espuma de poliestireno/frente de aluminio), dirigen a aprox. 18 3/4" ancho.
7 filas de hexágono alto (126 total) de enclavamiento
9' 8,5" de diámetro, circunferencia 28,5 pies, tubo de soporte es de acero 1" soldado con autógena de 2 tramos de tubo doblado.
9.5" espaciado de cada filamento vertical. (3" espacio entre)
Cada filamento vertical está cableado con cable de la lámpara negra de calibre de 18/2, encolar en su lugar, corriendo verticalmente sobre el centro y con un zócalo de lámpara de C9 en el agujero del centro del hexágono.
Casquillos y bombillas de actionlighting.com:
http://www.actionlighting.com/C9-socket-spt2-Green-100-bag-bag/
http://www.actionlighting.com/C9-7watt-Christmas-Bulb/
2 rollos de 250 pies largo 18/2 lámpara negro calibre fueron utilizados para apoyar y alambre estos hexágonos.
peso total de 107 libras.
Se utilizaron 3 DMX Dimmer packs para controlar focos de theC9, en 3 sets idénticos de 12 canales. Usé 3 unidades compactas de euforia/American DJ: DP 415
1' 8"+ espaciamiento entre tubos de soporte interno y externo
8 1/16" acero cables cuelgan de cada aro de tubo hasta el punto de caída del centro. Utiliza un polipasto de cadena 1/2 ton.
Se midieron los cables para permitir que el aro exterior para colgar un poco más alto que el interno.
----------------------------------------------------------------------------------
Proceso de:
Paso 1: Elegir una forma para trabajar con y decida cuánto quiere la lámpara a ser. Elegimos hexágonos que crean un patrón de panal pero podría utilizar cualquier forma repetible. Una vez que conoces la circunferencia de su estructura que se puede dividir para averiguar cómo puede los pedazos individuales que se necesita y qué tamaño deberían ser. Ya que nosotros estábamos haciendo 2 cilindros concéntricos de distinto tamaño lo hicimos con ambos.

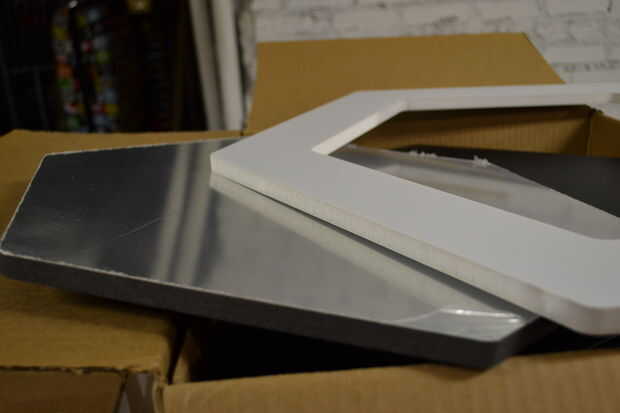

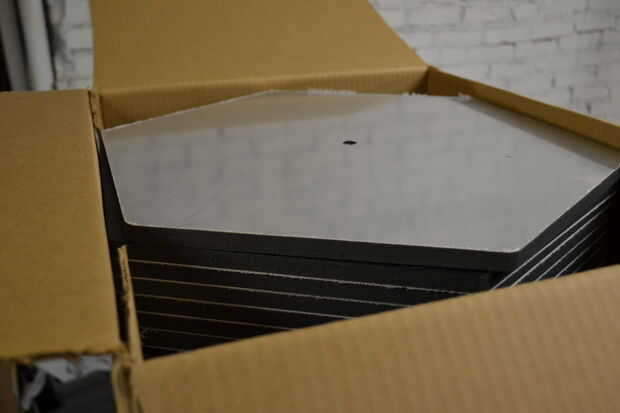

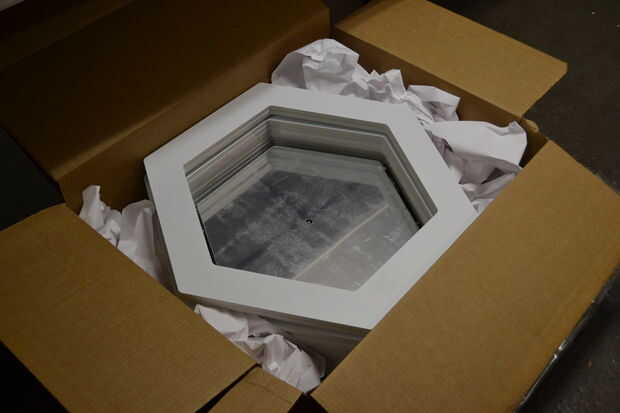

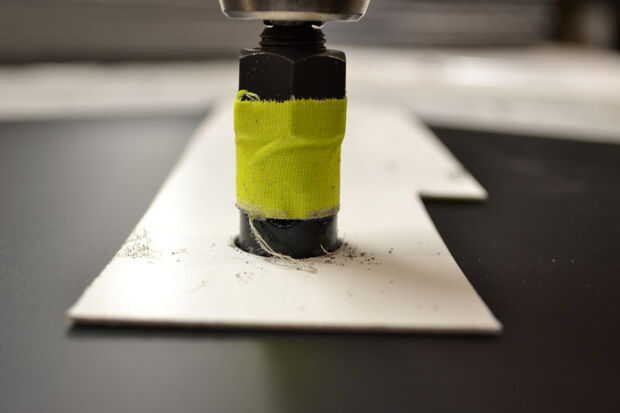

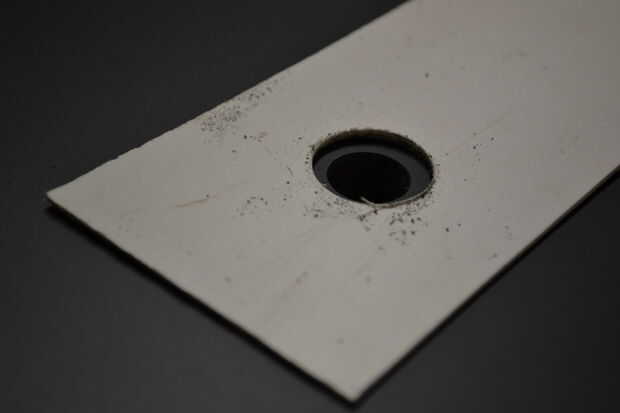

Paso 2: Obtener los materiales. Trabajando a gran escala, hemos tenido todas nuestras piezas cortadas de un producto de base de espuma, una compañía que CNC Routing. Nuestro anillo exterior fue Marcos hexágono grande, nuestro anillo interior hexágonos de espejo más pequeño, sólido, enfrentado con un agujero en el centro de una pequeña bombilla, también preparado por la empresa de distribución. Para un accesorio más simple en un presupuesto menor, esto podría hacerse mucho más pequeña, de un material diferente, o solamente una capa gruesa. El otro componente principal es un anillo grande para sujetar las formas para. Teníamos un tubo doblado piezas de hacer empresa para nosotros y un soldador ponerlos juntos. Una más pequeña, menos pesada versión de esto podría hacerse con aluminio, fibra de vidrio o incluso un Hula-Hoop.
Paso 3: montaje preliminar. Nuestras 2 capas se reunieron diferentemente debido a los componentes eléctricos del aro interior.

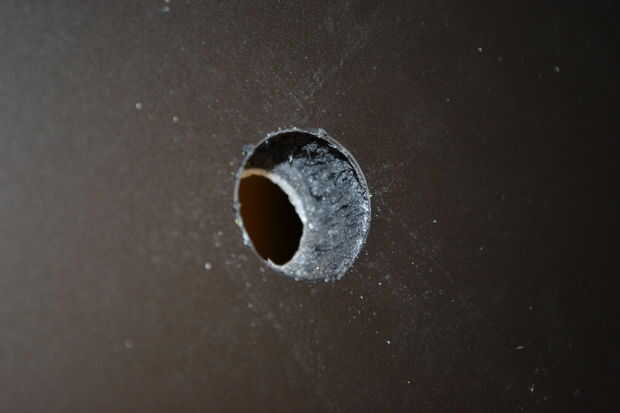

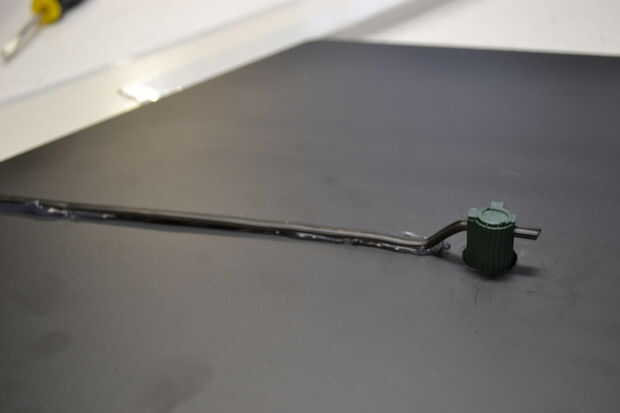

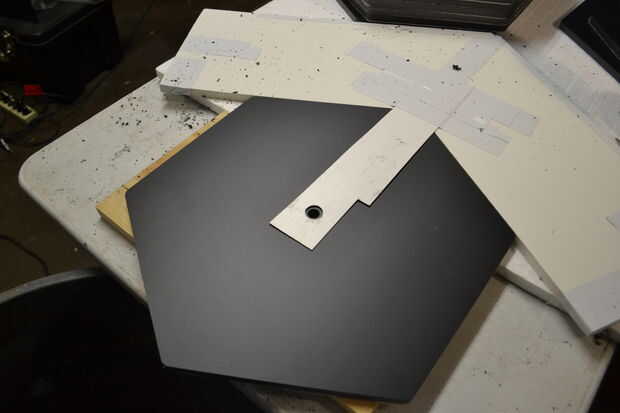

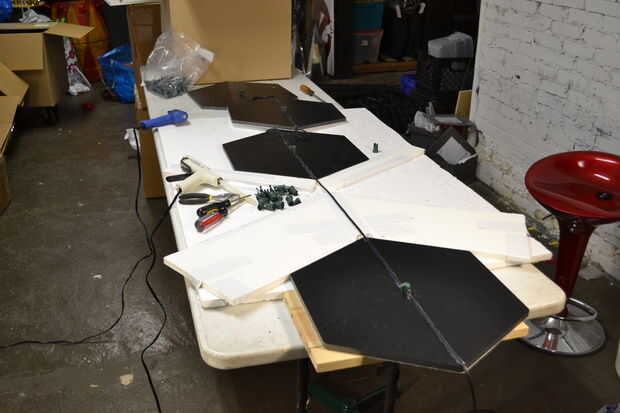

R. los hexágonos de aluminio frente fueron ensamblados con cable de la lámpara y pegamento caliente. Hemos creado una tabla con una plantilla para mantener el espacio entre los hexágonos correctos y coherentes. Después de introducir la toma de luz en el agujero, alambre de lámpara fue unido, tirado apretado y caliente-pegado a la espalda del hexágono. En este momento también atamos pequeños ojales a los bordes laterales de cada hexágono, que más tarde se utilizarán para mantenerlos alineados. Haciendo esto que nos hizo mas hebras de nuestros perfiles, que colgaría uniformemente espaciadas alrededor del anillo.

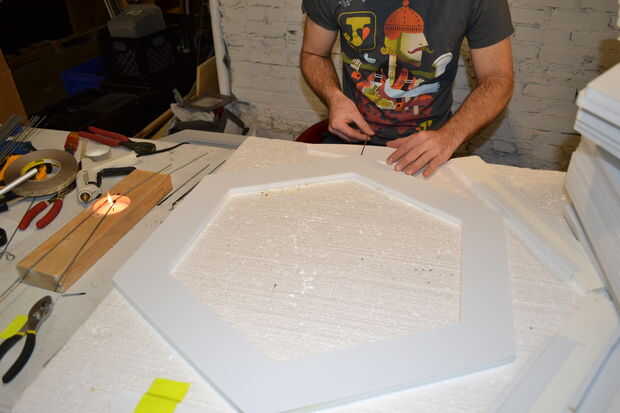

B. los hexágonos más grandes fueron preparados para colgar individualmente por los agujeros pre-sobresaliendo en cada extremo con alambre caliente y cortar alambre de colgar a la longitud correcta y coherente para colgar.

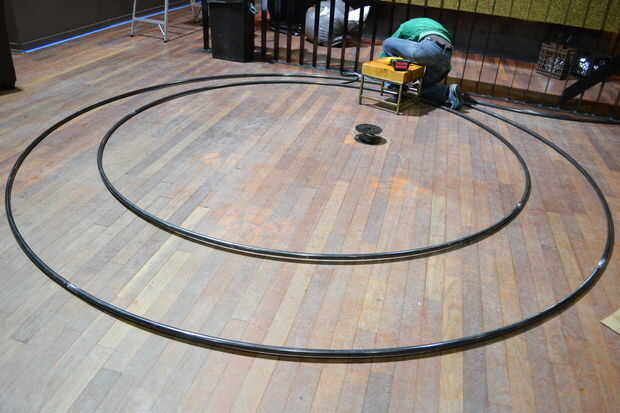

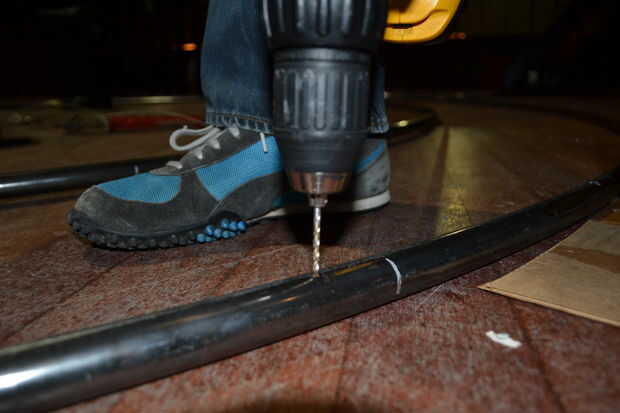

C. los anillos de soporte fueron preparados por ser marcados y perforados a intervalos iguales de tiempo donde cada uno de la primera fila de hexágonos se une.

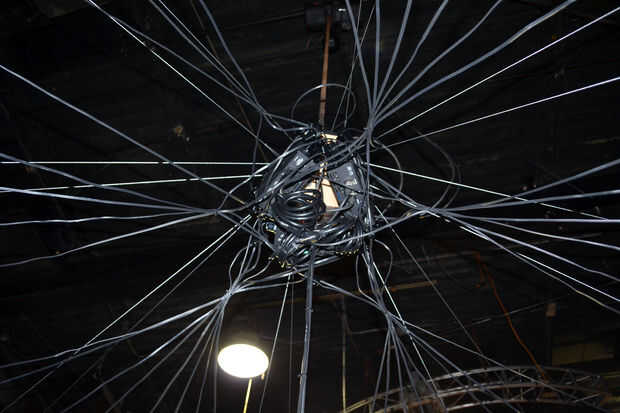

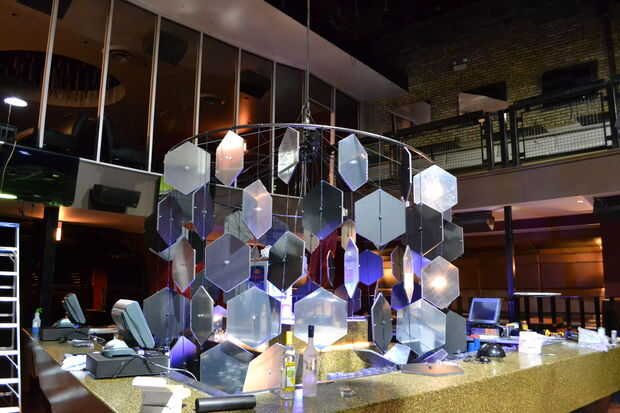

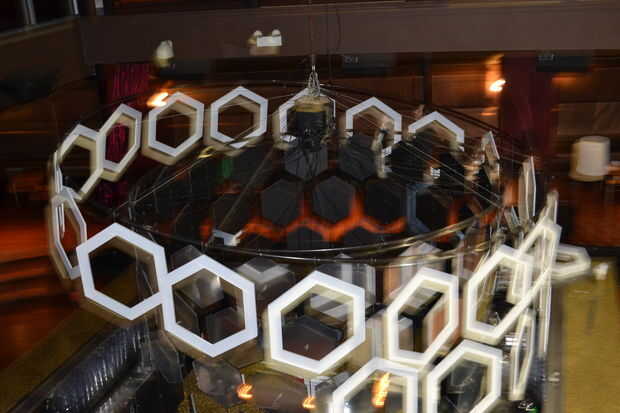

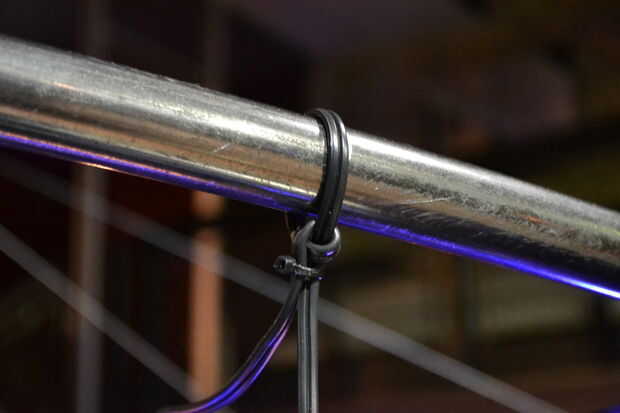

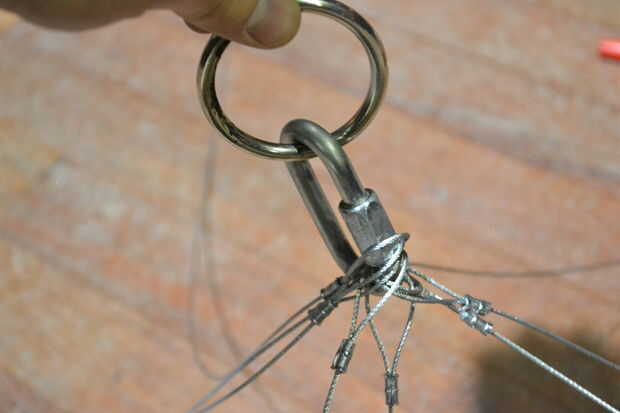

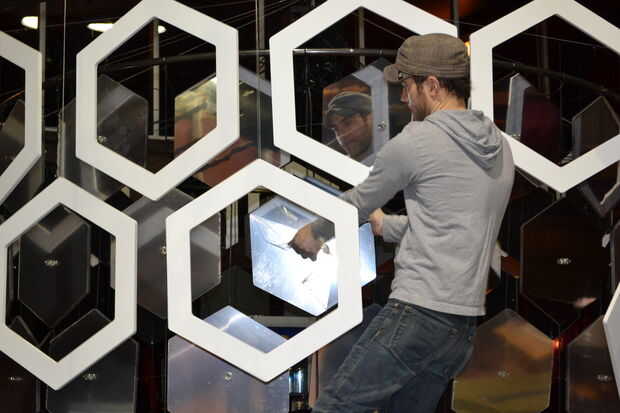

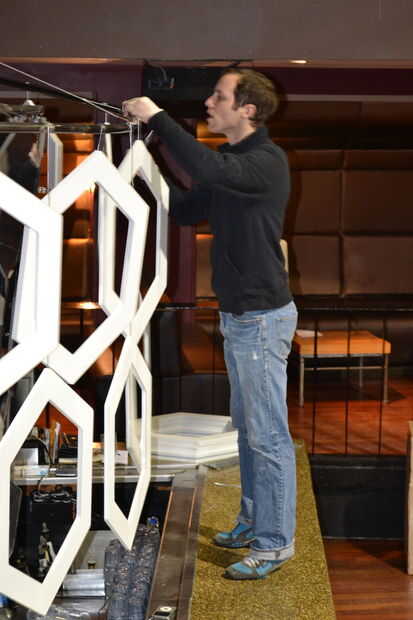

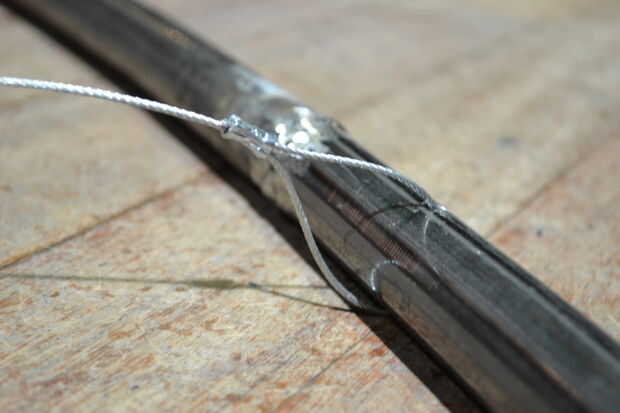

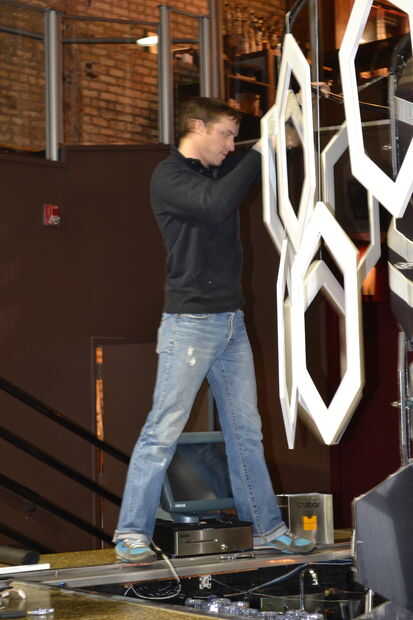

Paso 4: importante Asamblea. Ahora que todas las piezas están listos es hora de poner juntos. 8 agujeros en cada uno de nuestros anillos de tubos perforados y Unidos iguales longitudes de cable a cada uno, que se reunieron en el centro y unida a un anillo de fijación. De esta manera que toda la estructura podría ser suspendida de un solo punto del centro, ideal para el polipasto de cadena que estábamos usando. Una vez que los anillos eran colgantes pudimos empezar a asociar formas. Los filamentos de hexágonos más pequeños unieron atando el cable de la lámpara alrededor de la tubería en el intervalo marcado y zip-atarla firmemente. El resto del alambre de lámpara fue dirigido al centro de cableado más adelante. Línea de pesca se ejecute a través de los ojales en cada fila de hexágonos para sus exteriores. Los hexágonos externos fueron colgados uno por uno insertando alambre de colgar medido a través de los orificios preparados y doblar el extremo para sujetar.

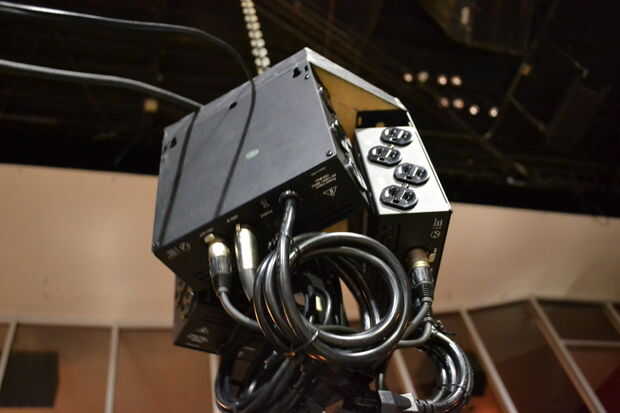

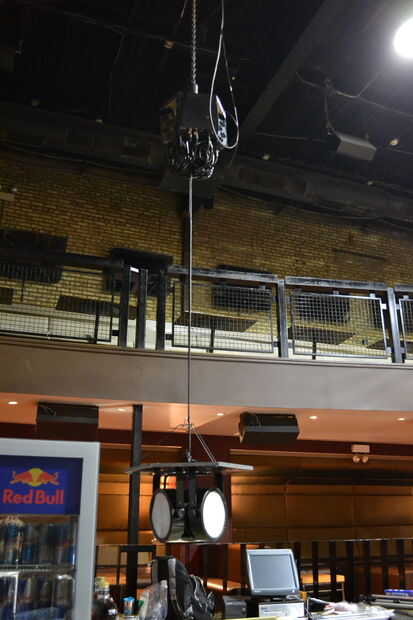

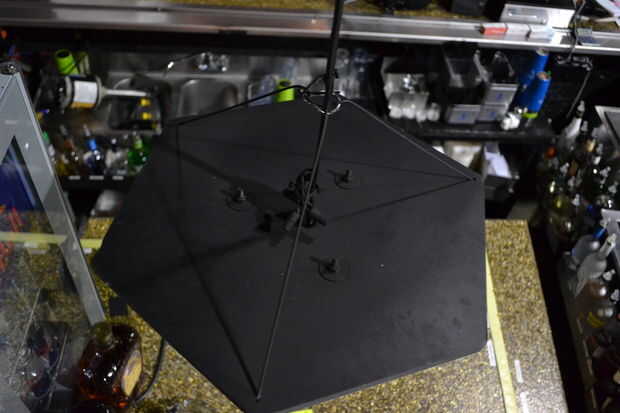

Paso 5: componentes eléctricos. Tres paquetes dimmer DMX fueron montados en madera contrachapada y conectarse juntas a un solo enchufe y colgados desde un único punto.

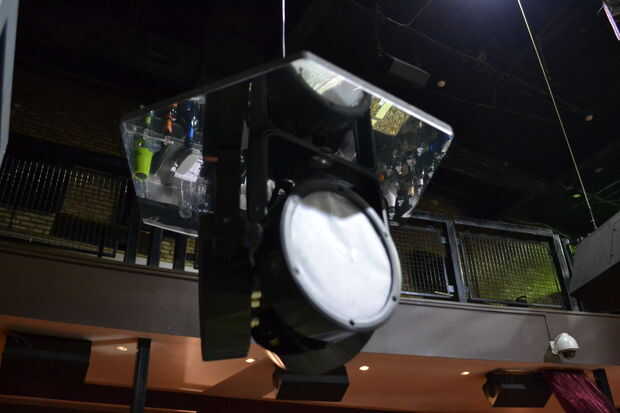

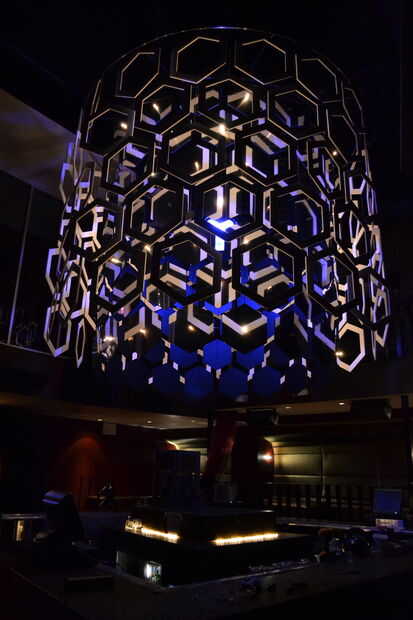

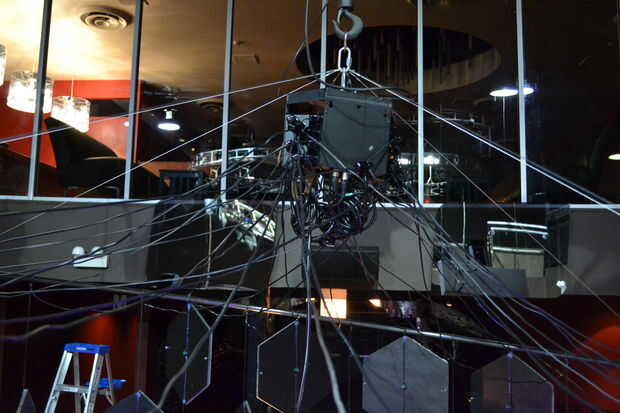

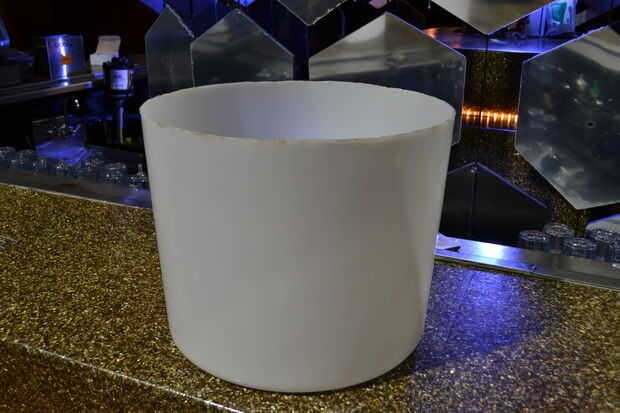

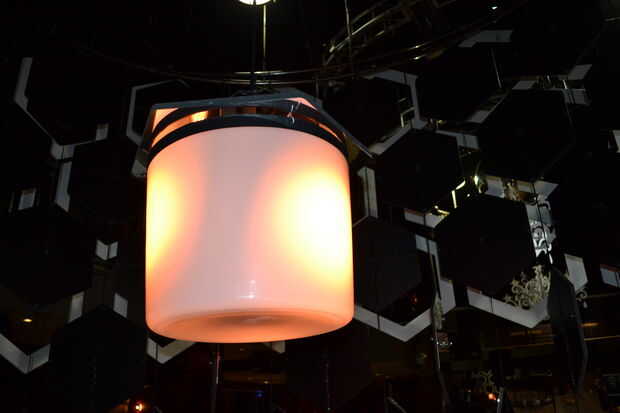

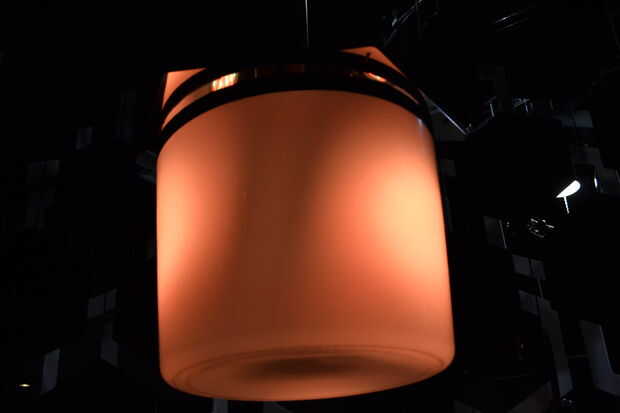

3 luces Chauvet RGB LED fueron cubiertas con un cubo de plástico recortado en altura para crear la lámpara del centro y por cable a un hexágono de espacio. La luz fue colgada directamente en la Asamblea de paquete amortiguador de DMX y luego en el gancho en el polipasto de cadena 1/2 tonelada ubicado sobre la barra que se instaló en el. Cada cable desde el anillo interno fue recortado, tenía un enchufe añadido y fue conectado a uno de los 12 canales consecutivos de los dimmer Pack. Mientras que la lámpara se levanta, bombillas se insertan en los zócalos, y se retira la película protectora de aluminio pulido. Una vez que la estructura entera es levantado a su altura final y completa, puede empezar la programación. Con los 12 canales de C9 lámparas y todos los muchos colores y cantidad de accesorios de la lámpara del LED, se logra una gran apariencia activo ambiente muchos.
