Paso 2: Paso 2
CABLEADO DEL CIRCUITO.

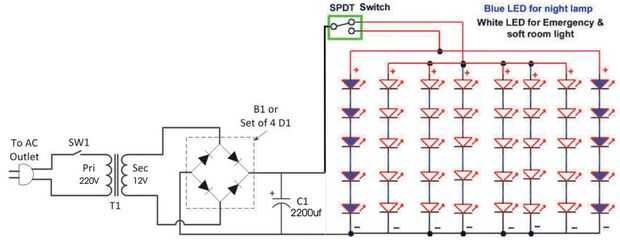

Seguir el circuito según el diagrama, el esquema es muy sencillo ya que muestra claramente toda la polaridad de los LED.
El paso por el transformador es a 220 voltios a 12 voltios. CA.
Azul y voltaje de trabajo del blanco LED es de 3,3 voltios.
Por lo tanto 12v X 1.4 = 16,8 dividido por 3.3 = 5.090 así que he tomado 5 LED por fila.
Esto es según el cálculo de mi amigo ** qs ** en su CA Instructable con LED.
Un cambio sobre el interruptor SPDT es conectado para la lámpara de la noche (azul) y luz de emergencia (blanco)
Debe tenerse cuidado para mantener la polaridad del LED según el diagrama del circuito.
