Paso 10: Construir la toma de
10.1 crear el circuito

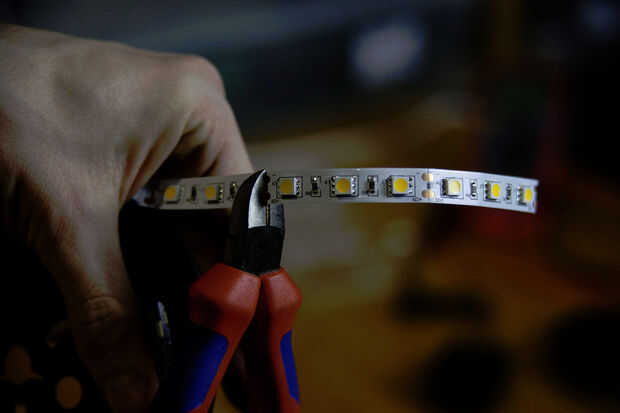

- Corte dos segmentos de tres (si no utiliza 60 LED/m: alrededor 10 centímetros) de la tira de LED por medio de tijeras o pinzas. Asegúrese de cortar las almohadillas de soldadura aspecto cobrizo exactamente por la mitad.

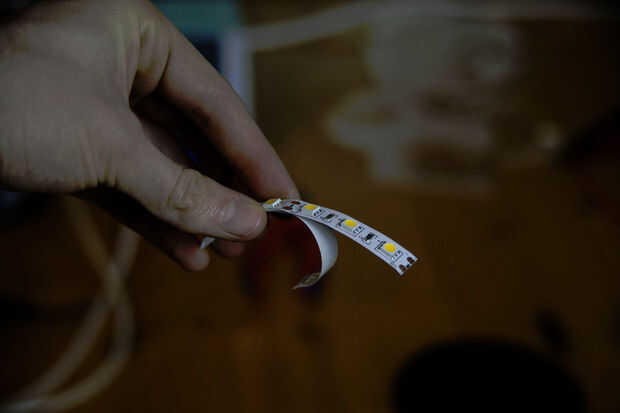

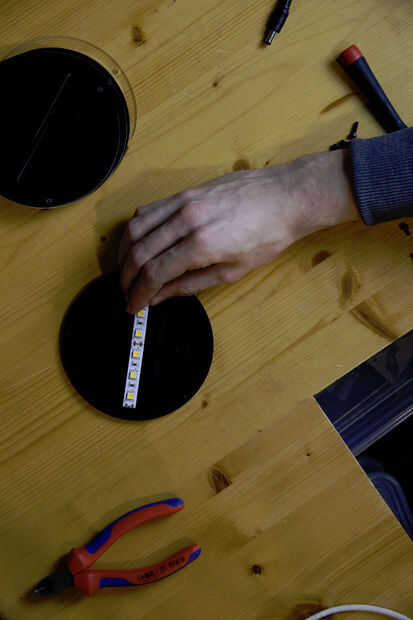

- Retire la película protectora autoadhesiva en la parte inferior de la tira de LED y aplique el segmento de la tira en el rectángulo señalado en L1.

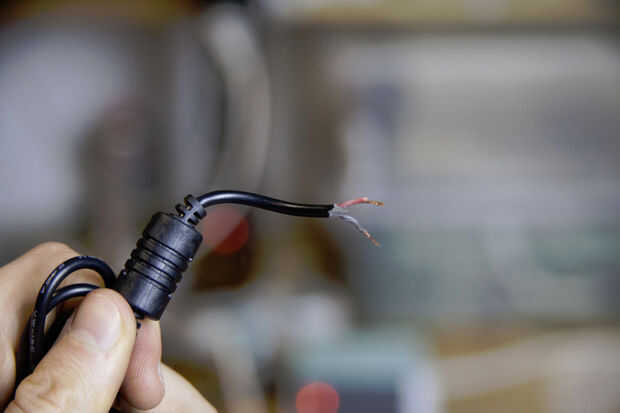

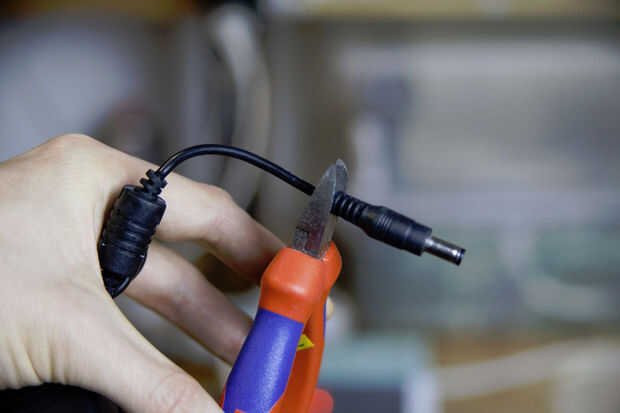

- Cortar el conector de barril de la fuente de alimentación de 12V DC y tira de aproximadamente 1.5 cm del aislamiento de la cañería (ahora puedes ver los cables dentro de dos o tres, luego eliminar 0,5 cm del aislamiento de cada uno, para que usted puede ver la vista "contactos del cable de la fuente".
Ya que estas generalmente consisten en hilos de cobre muy fino en un filamento, que get fuzzy y jodido fácilmente, girar con el dedo y cubrir con un poco de soldadura para hacerlos más estables.
Importante: No debe tocar uno al otro!
- Si usted está usando un interruptor de cable o alambre adicional, para extender el cable (normalmente bastante corto) de su fuente de alimentación, ahora es el momento: lo mismo para tus pieza deseada longitudes de cable adicional.
- Soldar o atornillar los cables al interruptor de cordón y si los alambres dentro del cable tienen diversos colores, trate de no mezclarlas. Apertura de los contactos del lado no-potencia-fuente-del tirador será ahora la nueva "fuente de contactos de cable".
- Asegúrese de que el interruptor está en 'posición ON'. (Si usted está seguro de la noch, que uno es que, acabo de probar ambos Estados en el siguiente paso)
- Pack el cable calbe empalmes de la soldadura en el tubo del encogimiento (tirar el cable y calentar con cuidado con el eje de la soldadura de hierro) o aislamiento de la cinta, o al menos hacerlos en diferentes posiciones, para evitar cualquier shortings.
Ya que los LEDs ( diodosdel emisor de luz) sólo transmitan corriente en una dirección, que son conducidos por DC (corriente directa, que sólo fluye en una dirección [corriente delantera]). Por esta razón es esencial para conectarlos correctamente para que funcione.
Así, para averiguar, que uno de los contactos +(12V) [normalmente rojo] y-(0V) [GND o tierra, normalmente negro], conecte el suministro de energía simplemente pulsado los dos cables en los dos diferentes soldar pads en la tira del LED (tomar el marings impreso en la tira como una guía).
Si ellos no se iluminan de esta manera, probablemente les conectado con polaridad incorrecta. Intentarlo por mezclar sus posiciones (o el interruptor del tirón si tienes uno). Puede de lo contrario incluso comprobarlo por medio de un multímetro en el modo: 60 V = [que es el símbolo de DC].
Desconecte la corriente antes de proceder.
Antes de soldar, asegúrese de que, tienes tu cable alineado en la dirección correcta: ya que el orificio de ruptura del cable debe ser en la parte posterior del dispositivo, asegúrese de que pasa por los dos agujeros roscados, que, en el paso siguiente, se utilizará para sujetar el cable en su lugar.

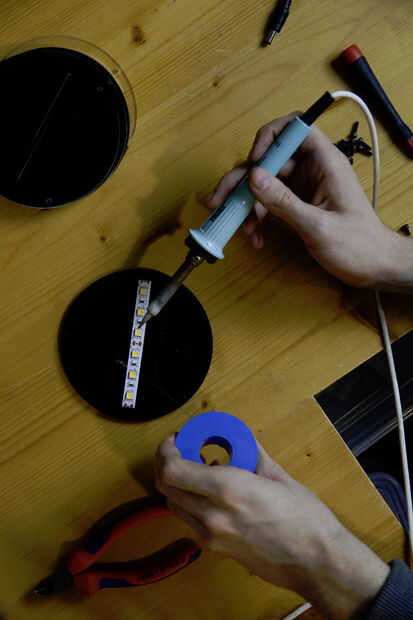

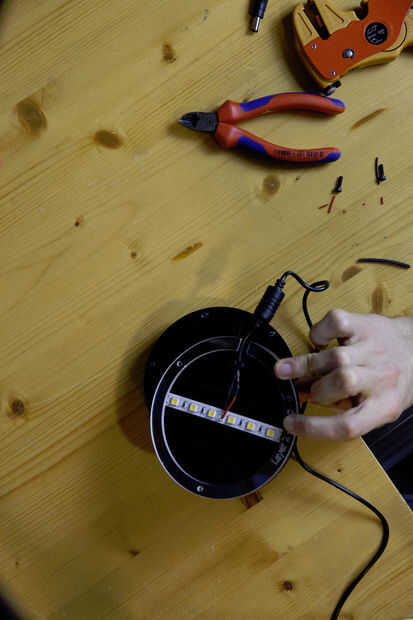

Una vez que ha encontrado la polaridad correcta, aplicar algunas soldadura cable de alimentación de la central de cojines de la soldadura en su tira de LED y luego de la soldadura + 12 V [generalmente rojo] contacto a que (si el cable, como el mío, tiene un núcleo de ferrita como filtro de ruido de alta frecuencia, que no encajan en la caja de enchufe más adelante encendido, o simplemente cortarlo, o extender los cables para unos 3-4 cm como en el paso 3).
A continuación acortando el alambre de tierra de unos 7 mm, tira de unos 5 mm del aislamiento, Molinete, couat con soldadura y soldadura en la almohadilla de soldadura GND.

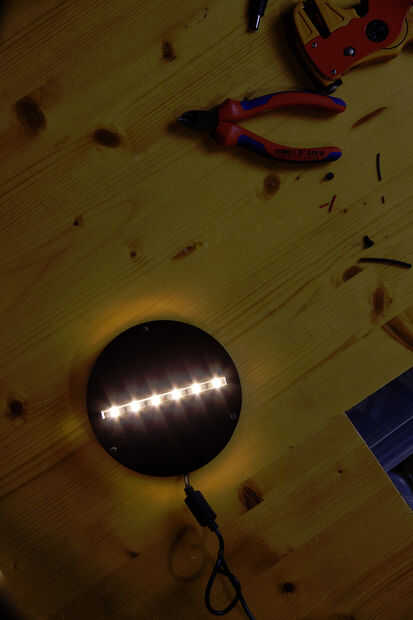

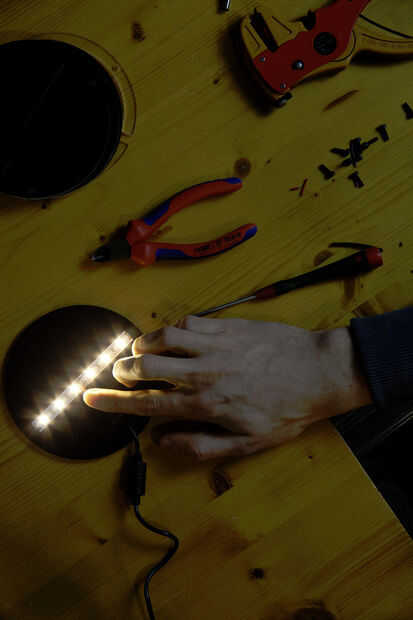

Enchufe la fuente de alimentación y (con suerte) ver los LEDs encienden.
10.2 montaje de la toma de

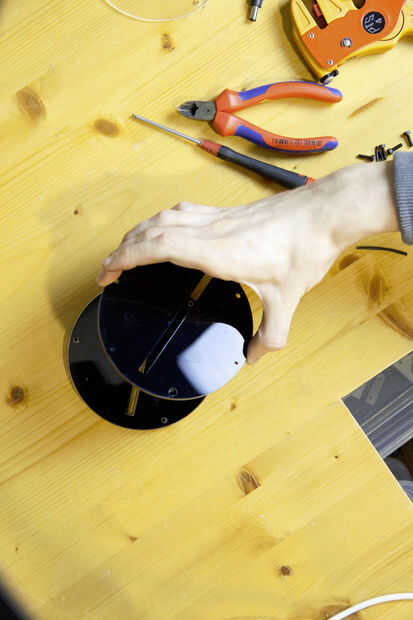

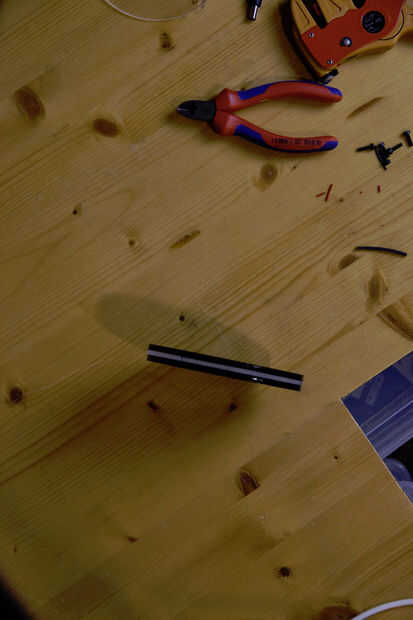

- Comience con la capa superior L7 y colóquela boca abajo (de modo que usted puede leer las capas grabado 'capa 7 - Top - desventaja').
- Alinee el L6 y L5 con la escritura frente a la desventaja de L7 (de modo que no puede ver), por su ranura y sus agujeros.

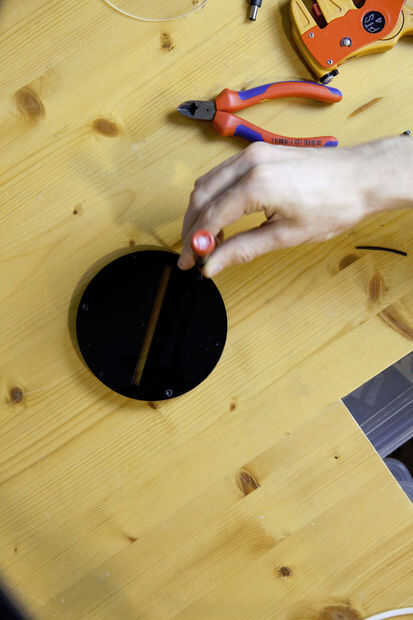

- Atornillar por medio de tres tornillos de M3x10 (las cabezas de los tornillos tienen que tragarse completamente en los taladros de contador de desventaja de L5.
- Añadir L4 y L3 a la Asamblea, apenas como el L6 y L5 en el paso 2. y 3.

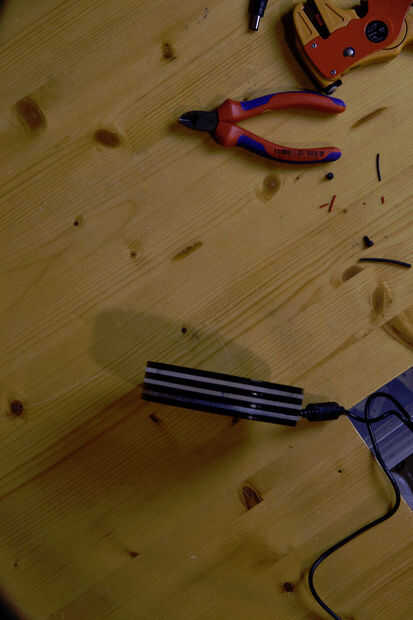

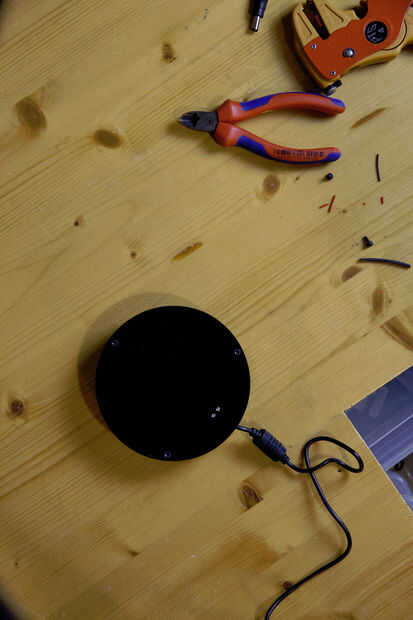

- Añadir el anillo [L2] y finalmente la capa inferior [L1] con LEDs acoplados a la Asamblea, apenas como el L6 y L5 en el paso 2. y 3. El cable debe ahora ejecutar a través de la brecha en el ring.
- Finalmente puede adjuntar tres almohadillas de goma autoadhesivas pies (sugiero tootsies goma adhesiva del uno mismo, como gotitas).

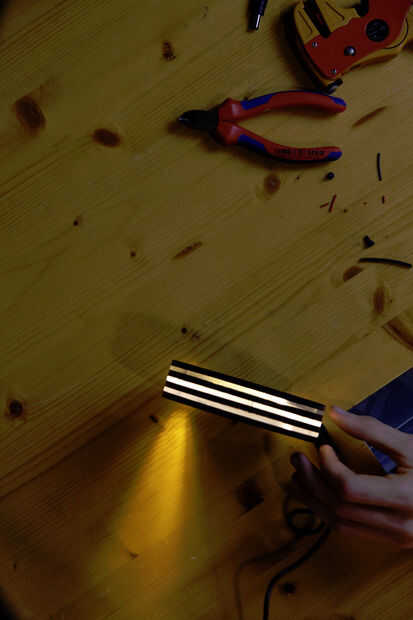

- Finalmente la vuelta todo y enciende :)
