Paso 3: Poner junto

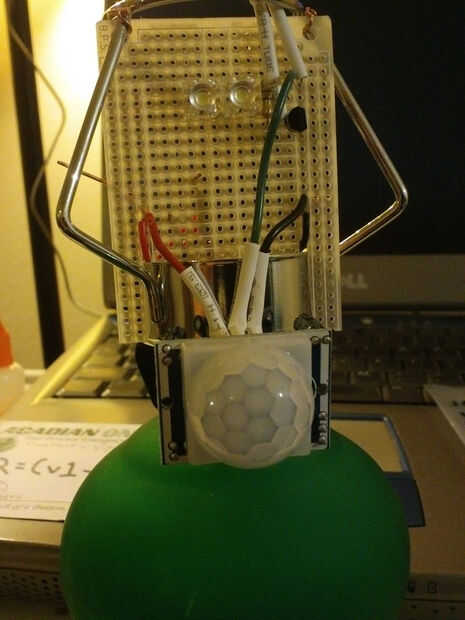

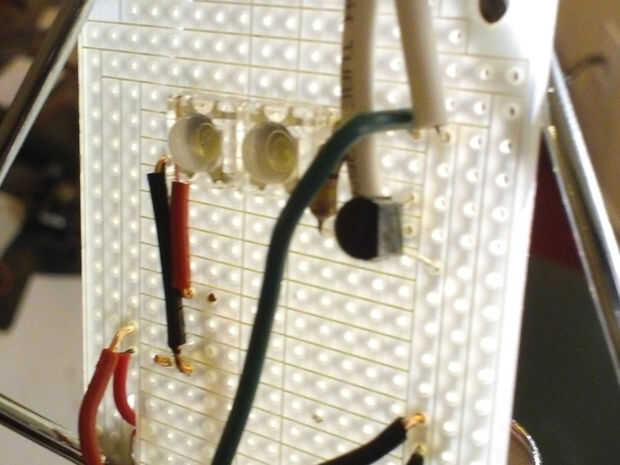

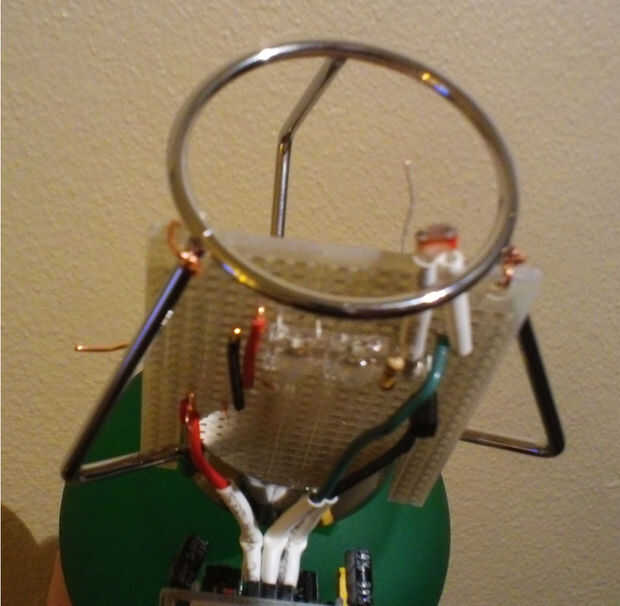

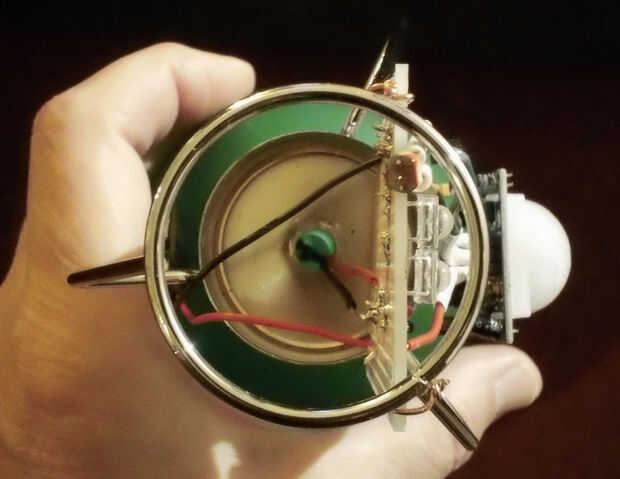

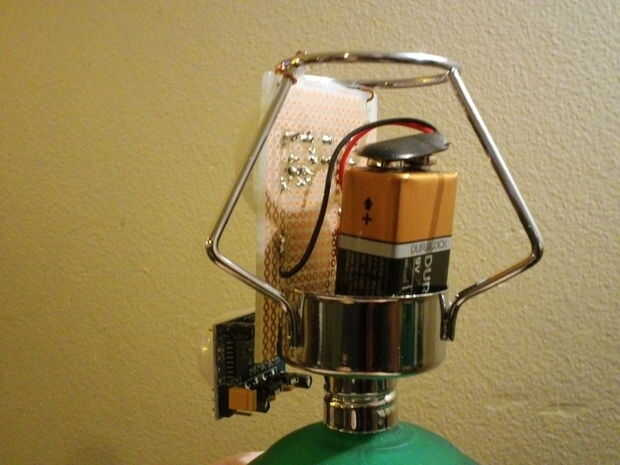

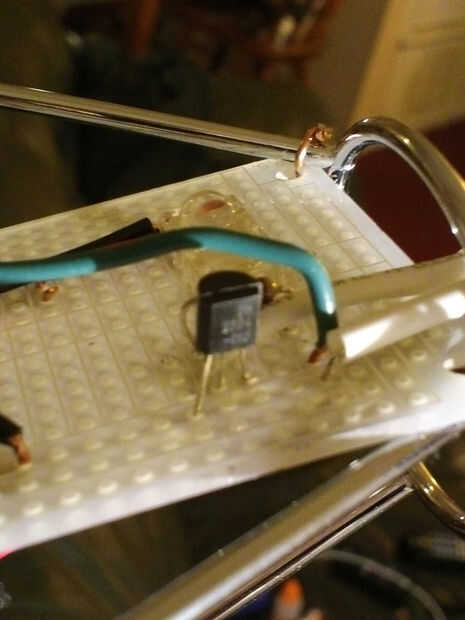

Como se puede ver Armando el circuito es muy fácil. El emisor del transistor va a tierra. El cable de señal proveniente del PIR es enviado en dos direcciones (divisiones o bifurcaciones) con uno que va a la resistencia, a continuación, sobre la base del transistor, pero entre la resistencia y la base del transistor ramifica a un plomo de la LDR con el otro cable de la LDR va a tierra. La otra mitad (de alambre) de la división va a la pata positiva del LED (el más largo de los dos cables) o en el caso del estilo de la bayoneta LED va a la delantera sin la esquina aplanada o biselada (chaflanado) y luego al colector del transistor. Los conductores negativos de los LEDs ir a tierra. La energía para el PIR es proporcionada por la batería de 9 voltios y hasta minas ha estado funcionando durante varias semanas en la batería original que probablemente sometida a uso más de lo normal porque apenas estoy tratando de ver cuánto durará. He añadido un enlace al archivo de Frizting así que si es necesario usted puede conseguir una mirada cercana a los circuitos y componentes.

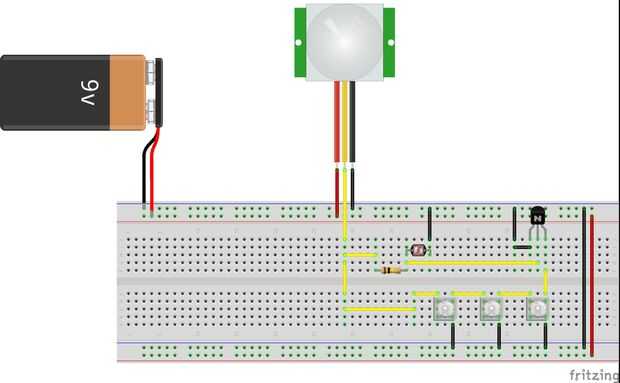

Software de diseño de circuito de Fritzing
LDR Modelo: GL5528 - resistencia brillante (10 Lux) (KΩ): 10-20 oscuro resistencia (MΩ): 1
