Paso 7:
Actualización 10 de julio de 2015:
Incluso después de que el nuevo reflector estaba en el lugar estaba todavía no satisfecho con la cantidad de luz que produce el proyector. Por lo que estaba pensando que mi rayo de matriz de led era ya más uniforme distribuido así que no necesito la Asamblea entera de la lente que tratar de hacer una corrección para la distribución de una fuente puntiforme uniformemente en la pantalla.

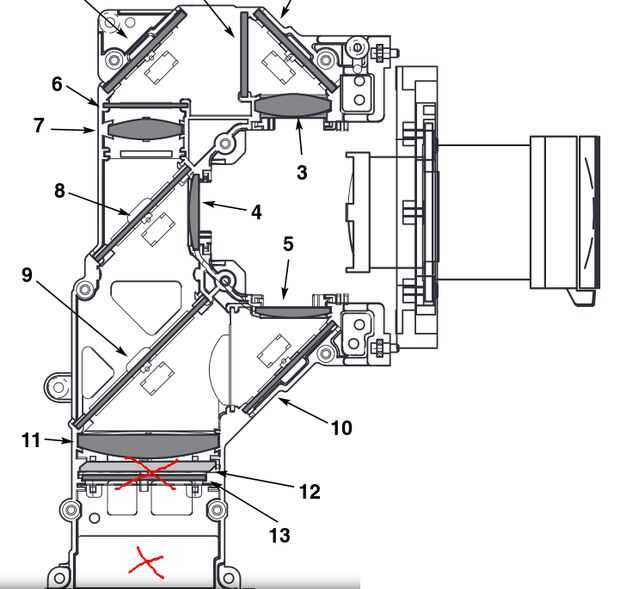

Yo buscaba en la óptica de este proyector específico (muchos modelos tienen casi la misma estructura) y me enteré que existe 2 objetivo integrador y también algunos plateado con espacios que vino antes de la segunda lente de integrador y un prisma de metal.

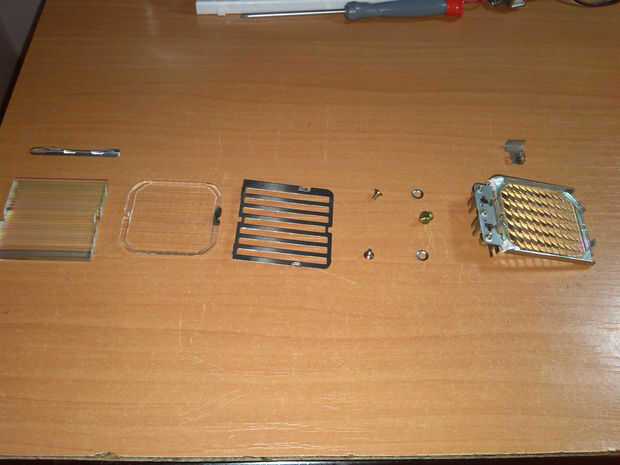

Primero intento quitar solamente el objetivo integrador y la placa metálica. El resultado fue más brillo pero con algunas rayas verticales en la pantalla porque la luz que pasa a través del prisma no fue corregir antes por la rejilla metálica.
También quité el prisma. Éste se utiliza para separar los colores de la luz blanca antes de llegar a los espejos que hacen la división real de la luz. Después de quitar el cuadro obtiene luz uniforme en toda la superficie (sin sombra en los bordes) y como veo los colores no fueron afectados, pero con mucho más brillo.
