¿Lámpara de señal de tráfico de LEGO totalmente funcional (2 / 4 paso)

Paso 2: Trabajos eléctricos

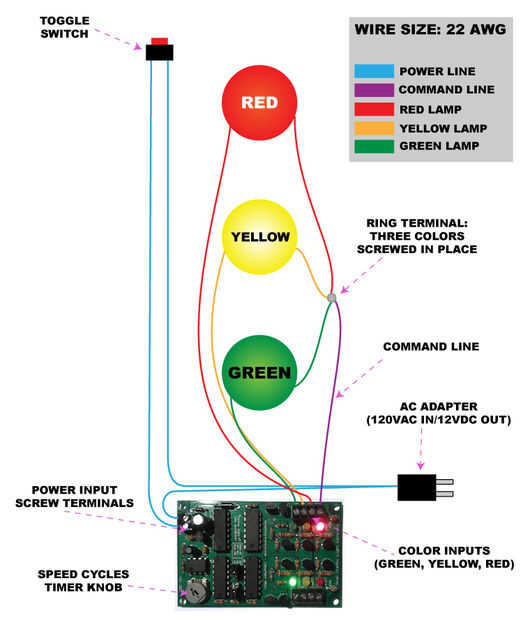

La parte eléctrica puede parecer algo complicada para alguien con poco o ningún conocimientos eléctricos, pero si se siguen correctamente, es una brisa. A diferencia de la parte física de LEGO que fue significada para servir como una sugerencia general, la parte eléctrica por otra parte debe seguir precisamente para mantener la funcionalidad y la seguridad. El esquema que ves es un diagrama que se suministran como una guía si usted planea usar tamaño de mi exacta tráfico luz y funcionalidad, que utiliza tipos de bombillas de luz específicas, tipos de cable, interruptor, entrada de energía y regulador del microchip en los recursos antes mencionados en la primera página. Otra vez, elegí un modelo específico de un módulo de control de semáforo de un ferrocarril de juguete; Si usted es bastante hábil con microchips y la electrónica, no dude de utilizar su propio sistema improvisado, como un circuito de Arduino y tal vez una serie de relé, alarmas y LEDs para un efecto de luz persiguiendo. Incluso se puede hackear aparte una luz de la Navidad set por favor--y si sabes lo que estás haciendo! De hecho, antes de cuando compré el controlador de señal de tráfico, mi idea original era separar un conjunto de luz de Navidad y utilizar su mecanismo temporizador.

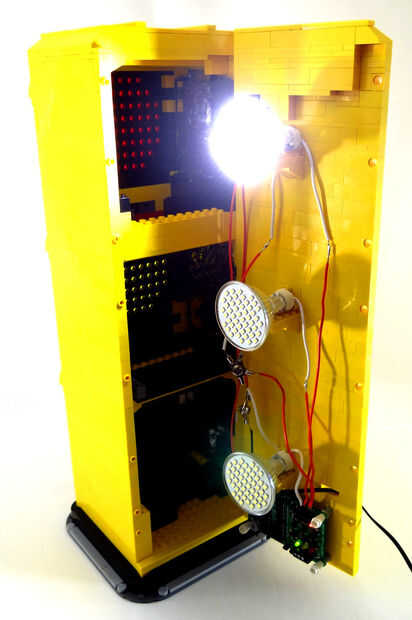

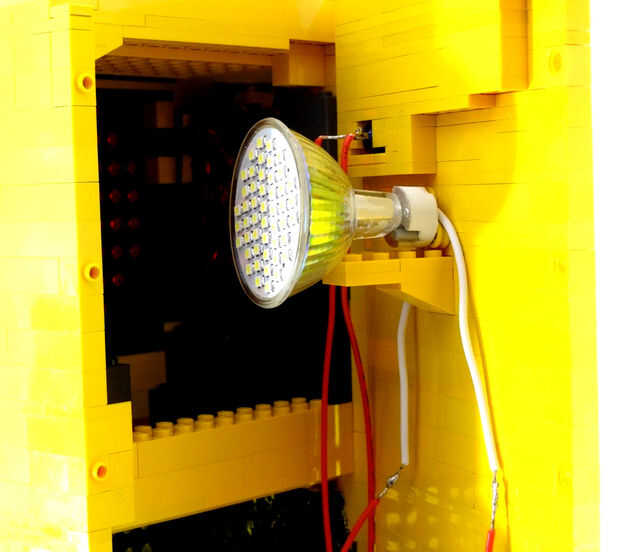

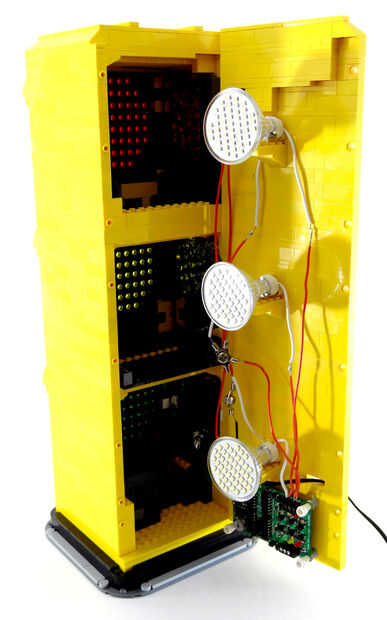

Si has comprado el regulador del microchip del DC de Galak electrónica como yo lo hice, las cuatro esquinas del microchip tienen agujeros en ellos que ajuste perfectamente alrededor de pasadores/barras de LEGO. Simplemente deslice el microchip en lugar de las cuatro clavijas técnica ubicada en la parte inferior de la puerta, suponiendo que has espaciadas los agujeros correctamente. Los conos LEGO son entonces ir sobre la parte superior de los cuatro pernos para mantener el microchip en su lugar. Cada base de la lámpara se debe sostener en su lugar por los pernos técnica a lo largo de la mitad de las puertas. Se refieren a mi esquema para soldar/los cables en su lugar: por ejemplo, la base de la lámpara verde debe tener un cable atornillado directamente en el verde de la terminal, mientras que su segundo cable conectado a las dos otras tomas lámpara vía terminales de anillo/horquilla--y en última instancia, conectado al cable de comando, que va en el borne de tornillo comando. Conexión de la lámpara roja está arriba y puede necesitar algunos especiales de soldadura/que prensa para extender sus hilos el microchip y la línea de comandos.

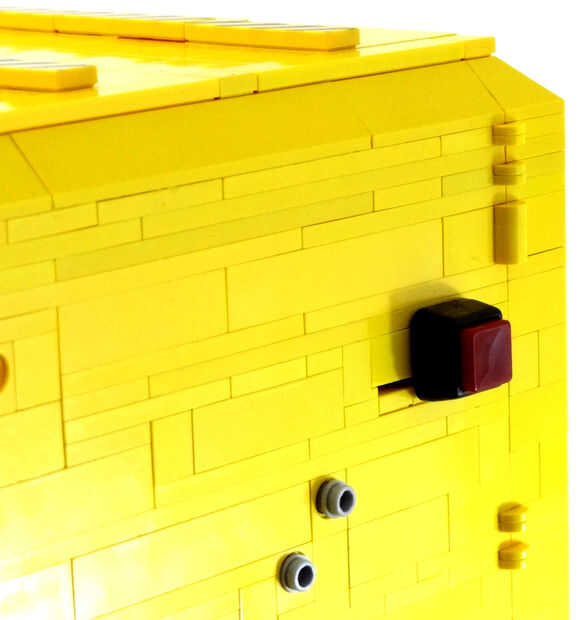

El interruptor superior debe tener dos cables conectados a él: uno debe ir directamente a la entrada del terminal, mientras que el otro debe conectarse un cable split del adaptador DC - y por último, el segundo cable del adaptador de DC split entra el segundo terminal de entrada de energía. Si se realiza correctamente, ha realizado con éxito un completo circuito con un interruptor para encendido y apagado y con un adaptador de CC para la energía. Los cables de DC desde el adaptador de CA están polarizados y deben atornillarse en los lados apropiados de la energía terminal. Si has montado todo correctamente y no conseguir ninguna energía, quitar los extremos de dos hilos e intercambiar sus posiciones. Como regla general, antes de instalar este microchip en su proyecto LEGO, siempre prueba de su funcionalidad y terminales los cables del adaptador de la CA de prueba en los terminales de alimentación del microchip y recuerda cual cable polarizado va en el terminal de tornillo.

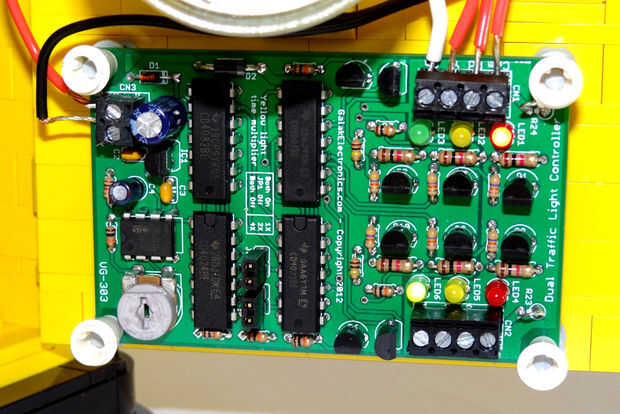

Si has comprado el mismo chip de control de señal exacta ya que tengo, a ver una línea gris en la esquina inferior izquierda: se trata de un regulador de velocidad para cuánto tiempo desea mantener las luces verde y rojo. El control de luz amarillento sobre este particular microchip está regulado por dos módulos diferentes en el circuito (leer sobre esto en el manual incluido en el kit). Realista, rojo/verde luz permanece encendida por el mismo tiempo exacto, mientras que la luz amarilla dura unos pocos segundos: no tendría mucho sentido que cada una de las tres luces encendidas por el mismo cojonudo exacta duración (luces amarillas son sólo unos pocos segundos). También en el microchip modelo regulador que he comprado, cada salida de puerto (verde, amarillo, rojo) tiene un amperaje máximo de 500 mA y un voltaje máximo nominal de 12-24VCC. Que se dice, si copia este esquema, asegúrese de elegir los focos de luz específicos que he usado, que son de bajo voltaje LED bombillas con un amperaje mera de 250mA. No utilice bombillas de 120 VAC para este controlador particular; la empresa ofrece una versión de AC para levemente más dinero, que puede apoyar los bulbos más grandes hasta 400 vatios por canal. Una vez más, elegí la versión de DC para que mi luz se puede convertir fácilmente para ser portable y funcionamiento con pilas si es necesario, también porque es un poco más pequeño que el modelo de la CA, y para que puedo usar pequeños focos de LED en comparación con las bombillas incandescentes. La versión de AC se recomienda para proyectos más grandes con bulbos más grandes--y no un semáforo hecha de ladrillos LEGO capaces de derretir si calienta para arriba!

Tenga en cuenta al elegir el controlador de semáforo de Galak DC: aunque todo el tablero de circuito es capaz de soportar una carga de 500 mA, se piensa para ferrocarriles modelo que utilizan diminutos LEDs para luces de señal, por lo tanto, el modelo premontado de este regulador contiene dos resistencias adicionales instalados para mantener el flujo eléctrico regulado para los LEDs pequeños--que castraciones significativamente la potencia de una bombilla de mayor tamaño (LED o incandescentes). Para obtener sus bulbos grandes de brillar en su salida verdadera, debe quitar las resistencias R24 y R23 de la parte superior e inferior derecha del microchip (ver el diagrama). Simplemente quite las dos resistencias de marrón/negro/rojo/oro y corta la conexión junto con un pequeño pedazo de puente, de preferencia un calibre superior como 22 o 20. Si ordenar la versión premontada del controlador DC tráfico y dejar las dos resistencias en su lugar y al final copie mi lámpara esquemático, las luces brillarán embotado. Las lámparas específicas que utilizan son más de 300 lúmenes con una mA valorar alrededor de 280-300, pero con las dos resistencias parecen ser significativamente menos brillante, tan tenue que apenas van a brillar las placas LEGO transparentes exteriores. Si usted compra el kit de hágalo usted mismo de este controlador de Galak, asegúrese de omitir las resistencias R23 y R24, en cambio puente los dos orificios y (x2) con un pedazo de alambre delgado. Sin embargo, cualquier luz tamaño eliges para tus tres lámparas, no puede exceder el amperaje y voltaje. Usted debe elegir bulbos que son no más de 5 Watts (~ 400) y con una tensión superior a 24 VCC. Nada más simplemente no ilumina su proyecto en absoluto, o peor freír los circuitos.
