Paso 4: soldadura

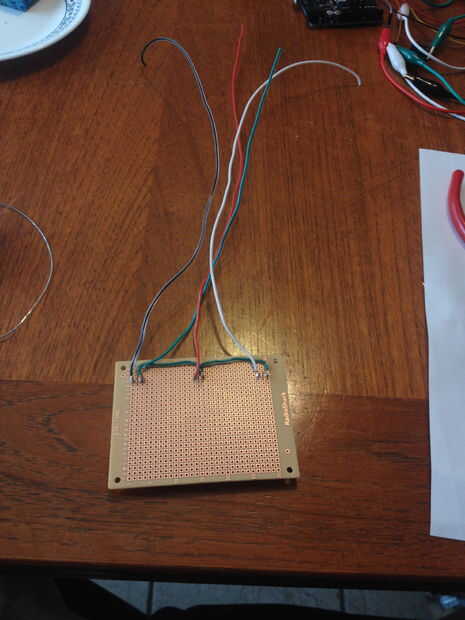

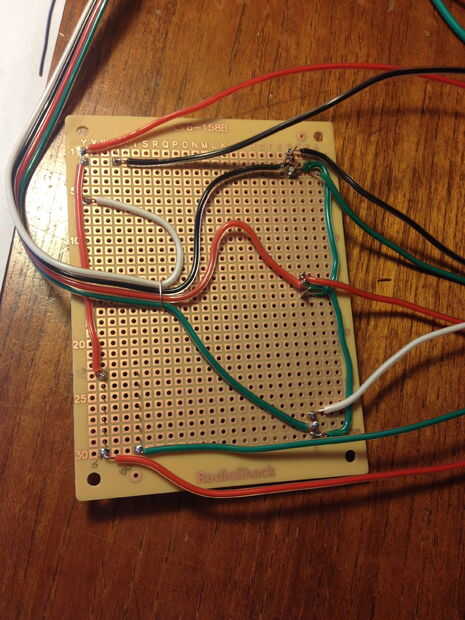

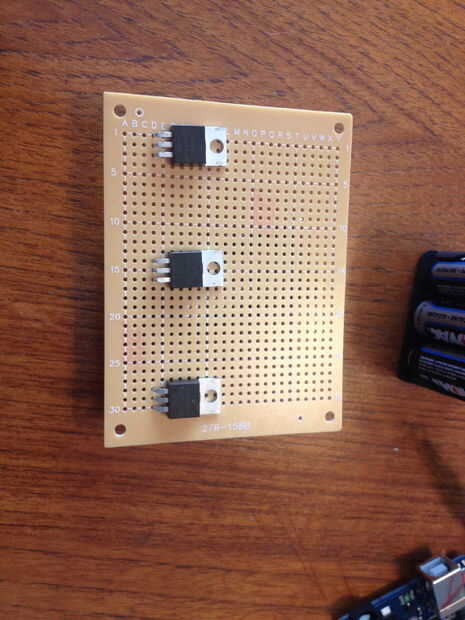

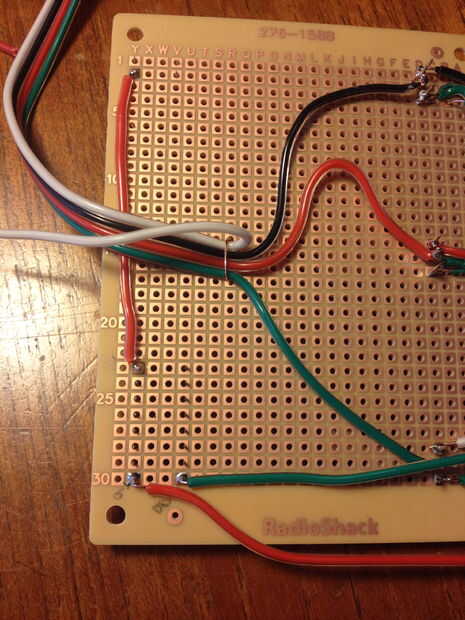

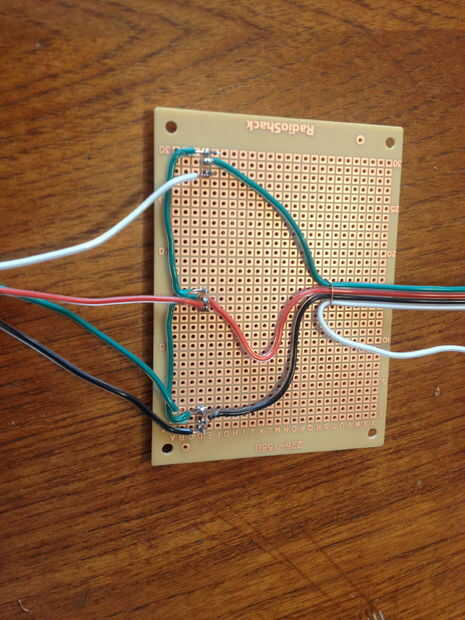

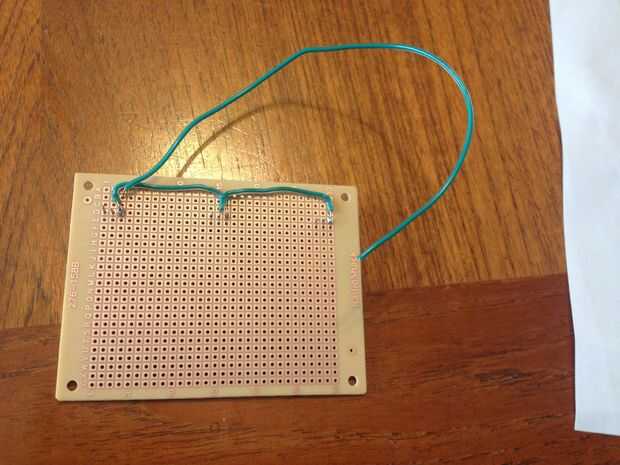

Luego suelde el cable rojo a la lef opuesto que se ejecutará en el arduino al pin número 4. Suelde el cable blanco que se ejecutará en el arduino al pin 6. La soldadura de los cables de LED tira a la mitad de los transistores (cables verdes, rojo y negro). Para ayudar a organizar puede atar el alambre para sujetar en su lugar.

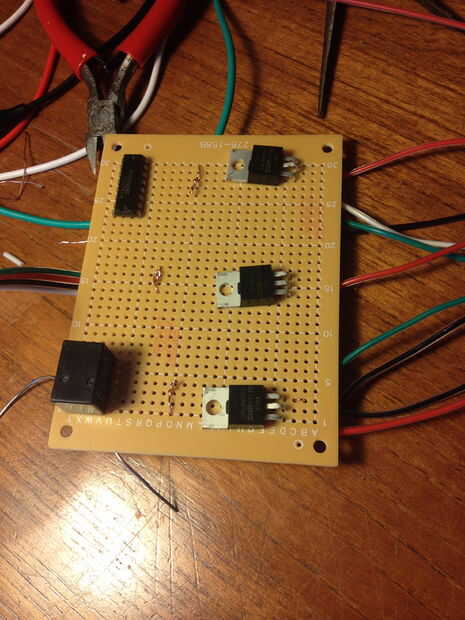

Añadir el pin 16 viruta del IC y de la soldadura de la tierra al pin 8 (cable verde). Soldadura de 5v al pin 9 (rojo). Soldar cable 16 pin para una bobina de relé (cable rojo). La soldadura de la fuente de alimentación de 5v a la otra pata de la bobina del relé.
Soldadura de hilo blanco (positivo) al cable de voltaje de tira del LED a una pata del relay. El cable negro debe soldarse a la otra pata del relay para el Vin en el arduino. Suelde el cable hacia fuera (alambre negro) para el sensor de PIR al pin 1 en el chip de IC. Tuve que añadir la viruta del IC SN75468N 16 pin porque el sensor de PIR no tiene suficiente energía para conducir el Relais.

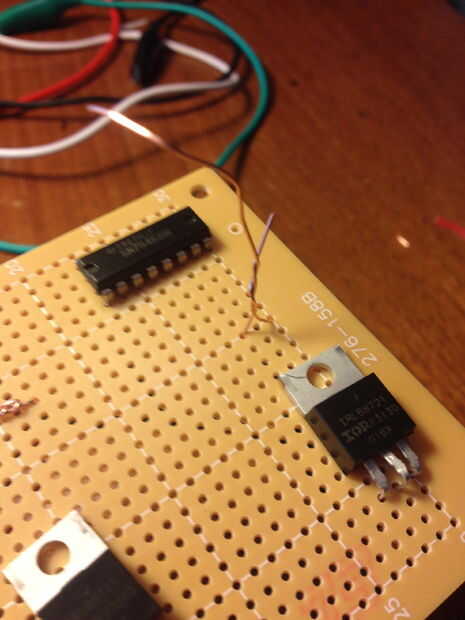

Finalmente, correa los cables hacia abajo con alambre de cobre pelado para que los cables no Haz arrancados accidentalmente. Esto puede ser girando el alambre con los alicates cortar y aplanar contra la Junta.
