Paso 3: Seis LEDs naranja

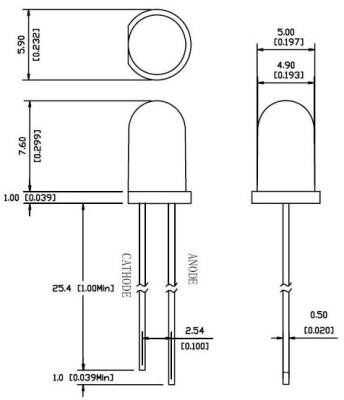

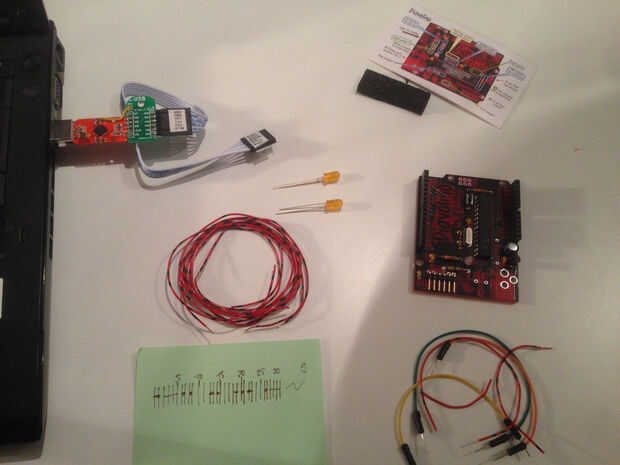

Ahora para el LED naranja parpadeando. Sólo correo-pedí un pack de diez basada en sus especificaciones (longitud de onda/color: 610nm, difusa, 5 mm de diámetro, tensión: 1,8 - 2,3, actual: 20 - 30mA). Salida de Arduino pernos emiten 5 V DC. Yo jugaba con un protoboard primero, encontrando que poner pares de LEDs en línea sin resistencia adicional trabajado mejor, produciendo un parpadeo naranja brillante. Al menos tanto como usted piensa sólo a parpadear intermitentemente.
Luego pongo los LEDs en sus puntos de esquina en la lámpara. Esta vez usé sólo orificios de montaje existentes en las tablas. Los LEDs son simplemente "pegados" en por pedacitos de cinta envuelta alrededor de sus "patas", que convenientemente también proporciona aislamiento. (Cinta del conducto por supuesto también las puntuaciones en la escala de McGyver :-)
Algunos de los cables de conexión fueron soldadas en los LEDs "de la tierra", pero que también tenía que hacer alguna soldadura en su lugar es decir, en la lámpara. Los cables son de una línea de teléfono antiguo y encajan precisamente en los conectores de entrada/salida vertical de Arduino.
Actualización: Un poco preocupado por los comentarios de rafununu hice el más mínimo poco de investigación de Arduinos, LEDs y resistencias. Aunque soy el orgulloso propietario de un multímetro digital que resuelve por lo menos para intentar entender la física primero. Encontré este post de los más útiles http://electronics.stackexchange.com/questions/32...
Mi tablero de Diavolino tiene un microcontrolador ATmega328P-PU y lo ejecuto en 5 V. El gráfico en la hoja de datos de la resistencia interna de salida del controlador parece bastante similar al en el post, así que asumí 25 Ω aquí, también.
Mi LED tome V 1.8-2.3, que reduce 5 de la salida V 1,4 a 0,4 V como he puesto LEDs en línea. Según U = R * I o algo = U / R que daría lugar a una corriente de 1.4 V/25 Ω V/25 0,6 Ω. eso es una serie de 56 mA a 16 mA. Si asumimos que caída de tensión de 2 V por LED el resultado 40 mA.
Puesto que la corriente máxima especificada es de 30 mA para los LED y 40 mA para el Arduino, de hecho hay un riesgo de dañar o sin agregar una resistencia extra.
Ahora para la parte práctica: el multimetro me da unos 4.7 V en un pin de salida y 28 mA con LEDs en línea. Sin cualquier voltaje picos en nombre del controlador - que encontró nada sobre - esto debe ser así en la gama de lo que todos los componentes puede manejar.
Todavía podría seguir adelante y añadir pequeñas - decir Ω 20 - resistencias sólo para estar en el lado seguro, pero no parece un asunto muy urgente. Recuerde que mi LED de parpadeo sólo varias veces cada 15 minutos. Así que mucho tiempo para recuperarse del estrés térmico.
Por otro lado, parece que definitivamente debe agregar un resistor al conectar LEDs, que consumen menos de 4 V, salidas de Arduino en 5 V. Por favor, corregirme si me equivoco aún en algún lugar, pero eso es mi comprensión actual.
Nota: Hay un montón de libre LED resistencia calculadoras en línea, por ejemplo éste: http://www.ledcalc.net
