Paso 2: Cómo empezar

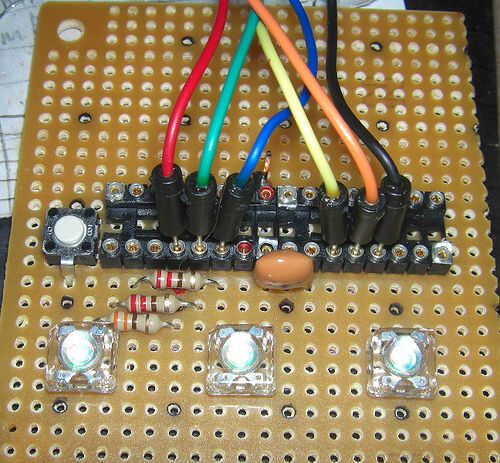

En esta foto, los LED están a lo largo de la parte inferior, con una resistencia para cada uno de los colores primarios.
El pequeño pulsador de la izquierda es para el Reset, aunque esto no es estrictamente necesario. El blob amarillo en el centro es el resonador.

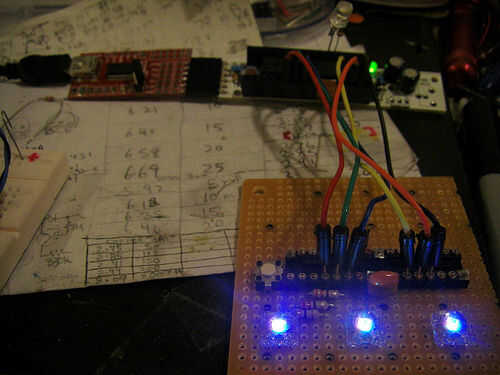

Después de que he hecho el cableado preliminar, el circuito (y programación) se prueban a través de puentes conectados a 'host', un BRD (Realmente desnudo huesos Junta), también de dispositivos modernos. Esto me permite asegurarse de que el cableado es correcto antes de que cometan el Microchip.
El proceso es bastante sencillo - funcionamiento / prueba con el host, entonces simplemente del trasplante el IC sobre a tablero del circuito.
