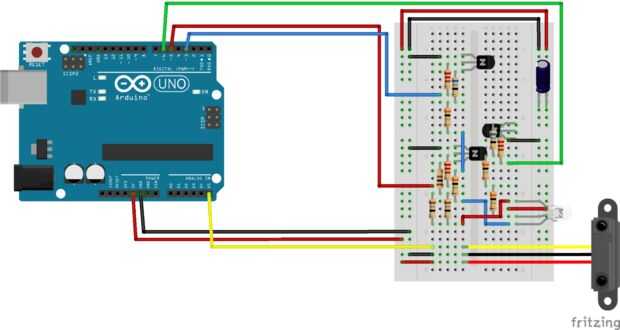

Paso 2: Diagrama del circuito
El circuito es una simple extensión del circuito original de Francisco. Sin embargo, puesto que utiliza un LED que puede manejar más corriente, he utilizado valores de resistencia diferentes.

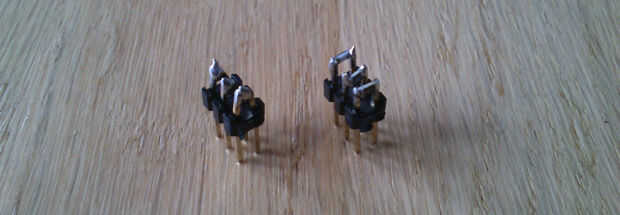

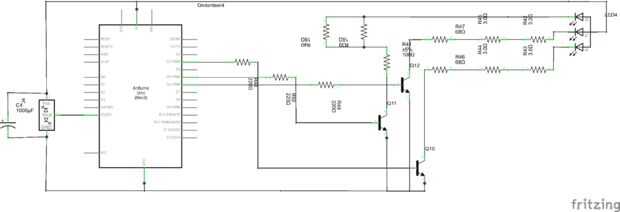

Como este circuito potencialmente podría dibujar más de 0,5 amperios por el puerto USB, he añadido un simple jumper que puede cambiar entre la operación de baja potencia (menos de 0,5 A) o de alta potencia (hasta 1 A). Este puente se muestra en la foto de arriba: el encabezado derecho tiene 68 Ohm, 100 Ohm y resistencias de 68 ohmios, mientras que el encabezado izquierdo tiene resistencias de 0 ohmios (simplemente soldar los puntos de conexión juntos). Estas resistencias son resistencias R41, R46 y R47 en el esquema.
¡ ADVERTENCIA! Coloque siempre el 60 / 100 / resistencias de 68 ohms cuando se conecta la lámpara a la computadora o cualquier otro dispositivo que no puede suministrar 1 amperio! Si conectas la lámpara con las resistencias de 0 ohmios a un aparato de esos, se arriesgan permanentemente dañar el dispositivo, potencialmente causando un incendio, quemándose abajo de la casa y el barrio y causando un colapso nuclear. (Bueno, los riesgos de esta última son probablemente insignificante, pero en cualquier caso: tenga cuidado al conectar la lámpara a la computadora.)
Táctil capacitiva no se muestra en los diagramas, pero se forma conectando simplemente el tiras de cobre directamente al A1 - A4 en el Arduino. El pinout exacto es:
- A1: verde (delantero)
- A2: rojo (izquierda)
- A3: blanco (volver)
- A4: azul (derecha)
