Paso 3: Calentar el soldador!
Me olvidé de tomar muchas fotos durante el proceso. Además, también tuve que rehacer algunos pequeños pasos unas cuantas veces, como no había planeado muy bien desde el principio. Sin embargo, espero que estas fotos y la descripción del original Luminch son suficientes para recrear el Luminch Color.
Aquí son pocos aunque:

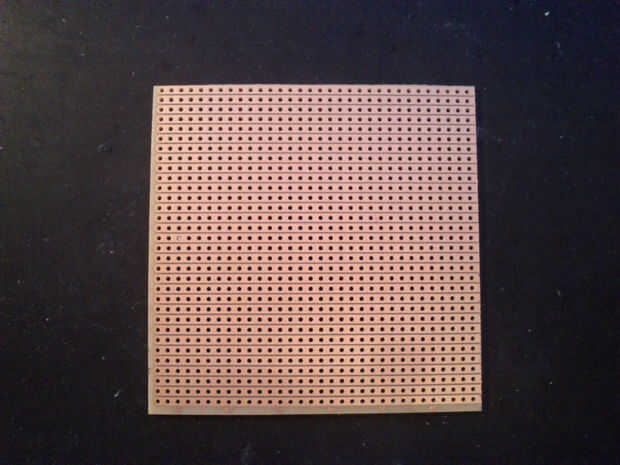

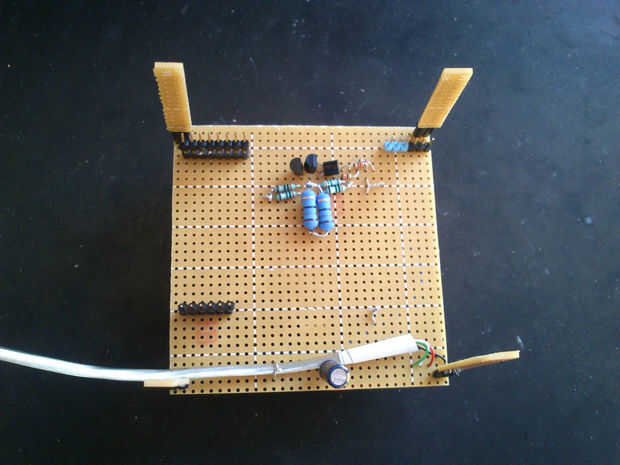

- Uso pequeñas tiras de tablero tira como las patas del circuito. Desde la parte inferior de la Ikea Grono es curva, la electrónica se deslizará hacia un lado si no hay patas. También, las piernas se utilizará más adelante a la táctil capacitiva tiras sobre la soldadura.

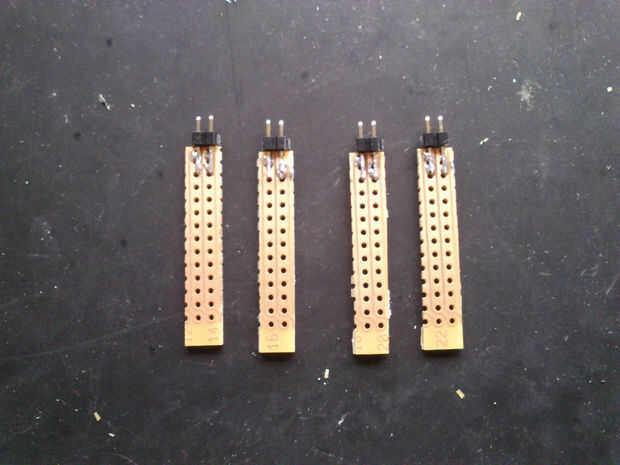

- Utilice a pinheaders femenino en el circuito para conectar las patas. Me olvidé de hacer eso, y con mi lámpara de ahora es muy difícil desconectar el Arduino.

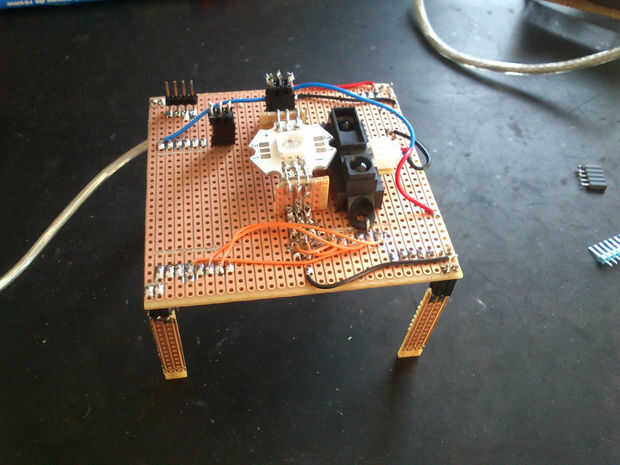

- Colocar el LED en el centro del circuito para evitar un efecto asimétrico. Coloque el sensor de distancia, tan cerca como sea posible reducir la sombra del cristal Grono en el rango de operación del sensor.
- Levante el LED para evitar las sombras de los otros componentes (sobre todo el sensor de distancia). (Aunque las sombras podrían también ser un efecto de sorprendente agradable.)
- Mi cable JST utiliza el rojo para la tierra y negro para Vcc. Así, antes de soldar el conector, Compruebe la fijación del sensor de la distancia y el cable.
- Cortar el cable USB cerca del final y soldar los cables directamente a la placa de circuito. Tenga cuidado seleccionar los cables a las redes correctas. (Si tiene alguna duda, concederse el USB cable para asegurarse de que usted utilice el color correcto). Para fijar el cable con algún cable a la placa de circuito para obtener algún alivio de tensión.

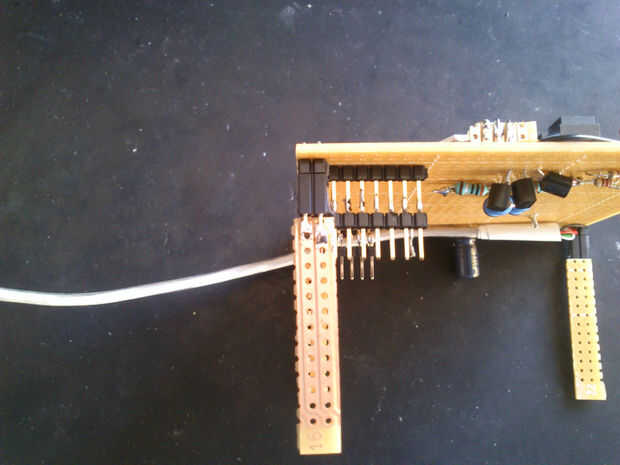

- Algunos de los componentes de la Arduino son bastante altos. Por lo tanto apilados los pinheaders para dar más espacio para el Arduino (véase cuadro 5).

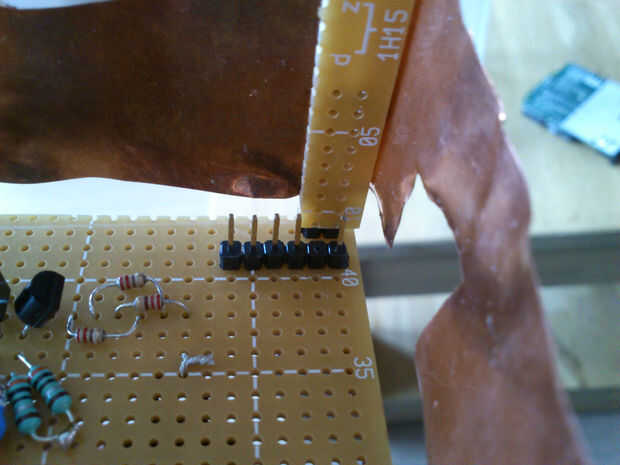

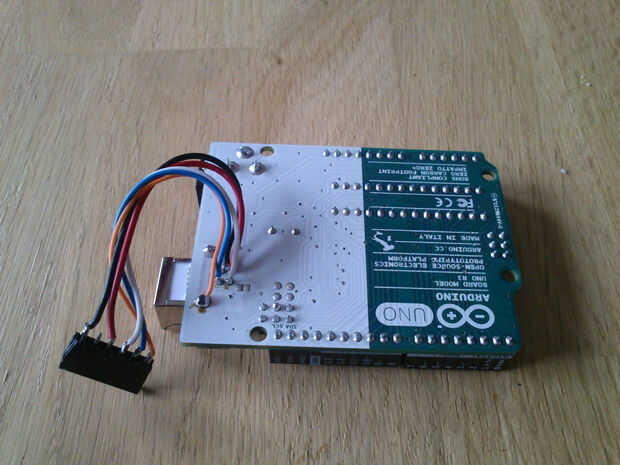

- Puesto que el Arduino no tiene las clavijas USB a las cabeceras, añadí unos cables y una cabecera y soldar directamente sobre el Arduino. Esto le permite programar el Arduino sin tener que intercambiar los cables del USB. Yo también afinado la cabecera para evitar conectarlo de forma incorrecta (ver fotos 6 y 7).

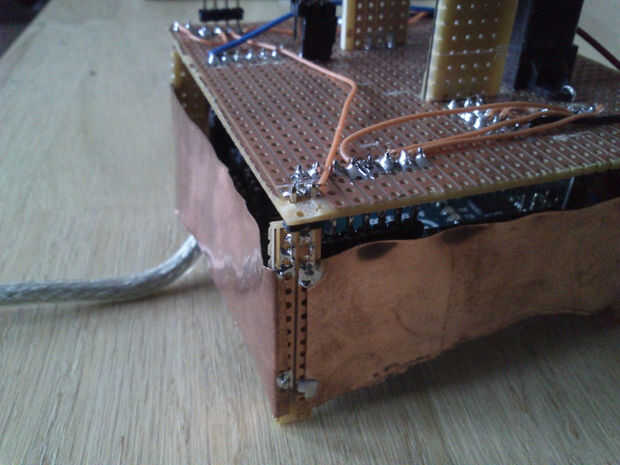

- Como último paso, cortar las tiras de cobre para el touch capacitiva el tamaño tal que encajen entre las piernas y les de la soldadura en las patas. Asegúrese de que no hay ningún cortocircuito entre las tiras de cobre. Ver la última foto de un detalle de las tiras de cobre.
