Paso 3: Electrónica y luces
La configuración de los componentes electrónicos ha sido diseñada para mantener la misma tensión, alimentación en todo el sistema con 5v y lógica.
El sistema es controlado por una baratija Pro conectado a un acelerómetro de tres ejes. La luz es siempre por las tiras de LED RGBW, puede controlar los colores y blanco valores de brillo individual. Todo el circuito, incluyendo microprocesador, sensores y sistema de iluminación trabaja a 5v. Para encender el sistema, se necesita una fuente de hasta 10A.

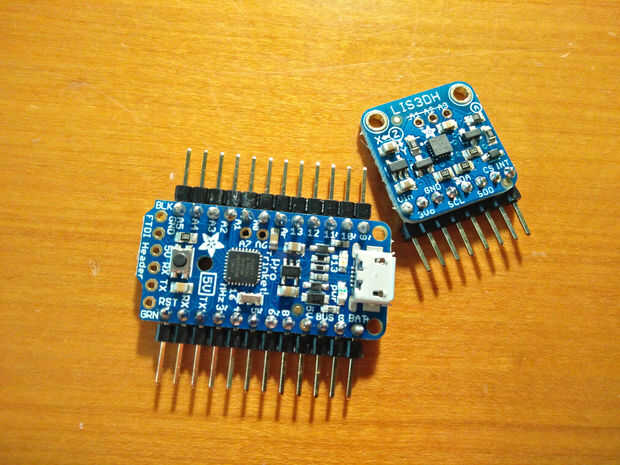

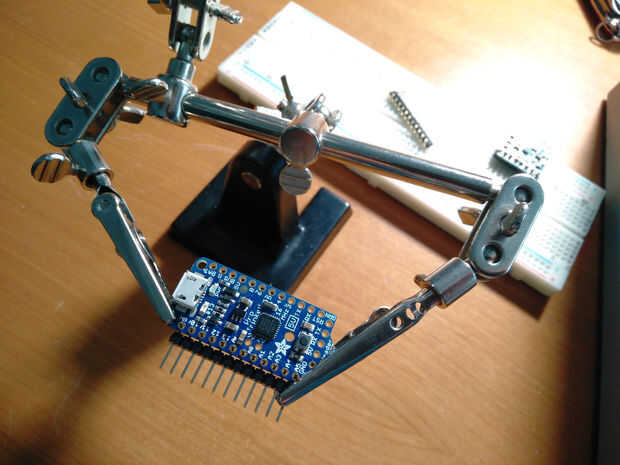

5V baratija Pro utiliza la viruta Atmega328P, que es el mismo chip de núcleo en el Arduino UNO. También tiene casi los mismos pernos. Así que es realmente útil cuando usted quiere que su proyecto UNO espacios miniaturizados.
LIS3DH es un sensor versátil, se puede configurar para leer en + - 2g / 4g / 8g / 16g y también trae toque, doble toque, orientación y detección de caída libre.
La tira de LED RGBW de NeoPixel puede gestionar el color de la tonalidad y la intensidad de blanco por separado. Con un LED blanco dedicado, usted no necesita ´to saturar todos los colores para tener una luz blanca, también te hace blanco más puro y brillante y que ahorra energía.

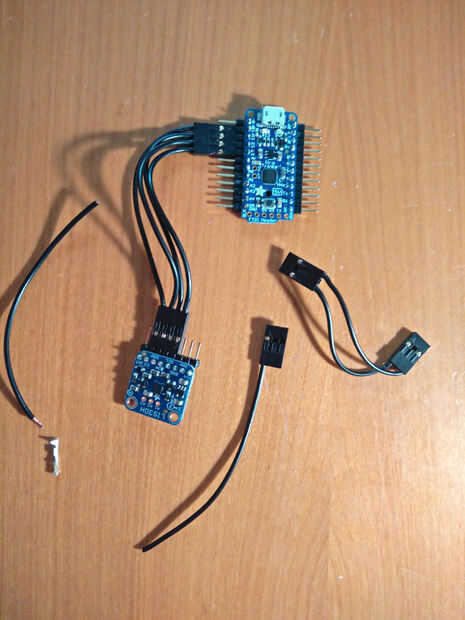

Para el cableado y para conectar los componentes juntos decidí pasar cable y crear enchufes con clavijas machos y hembras con engarces y las cubiertas de conector.

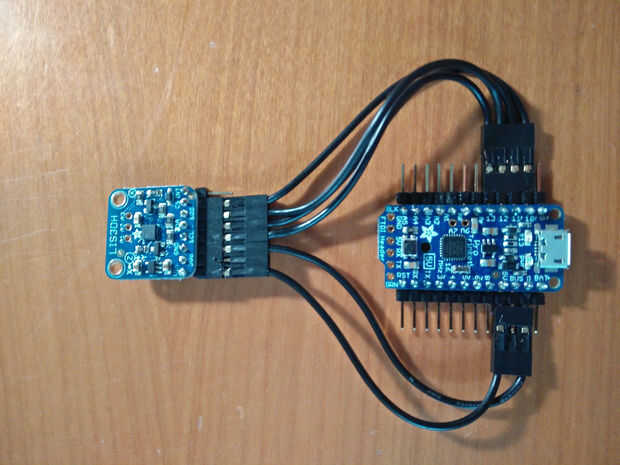

Conecté el trinket para el tiro de acelerómetro el SPI con la configuración predeterminada. Esto significa conectar Vin a la fuente de alimentación de 5V. Conectar el GND a tierra común de alimentación/datos. Conecte el pin SCL (SCK) Digital #13. Conectar la clavija SDO en Digital #12. Conecte el pin SDA (SDI) a Digital #11. Conectar la CS Digital #10.

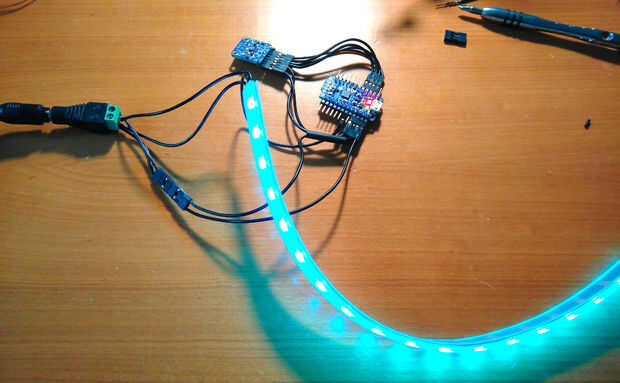

La tira led es controlada por sólo uno de los pines, que se va a #6 y la tierra y 5v va directamente a la fuente de alimentación adaptador.
Toda la documentación que necesites te encontrará, más detallada y mejor explicada en la Página de Adafruit .

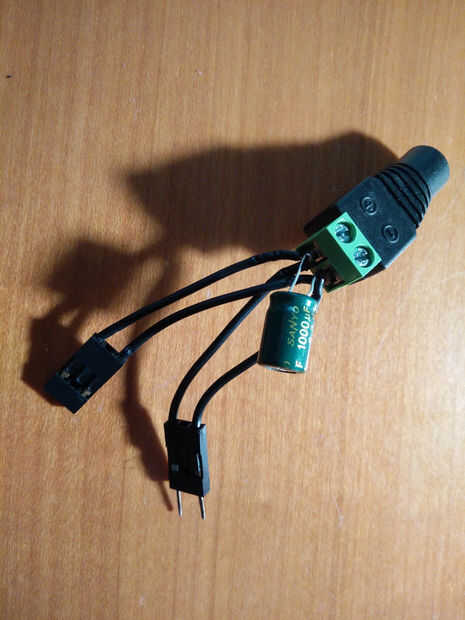

La fuente de alimentación está conectada a un adaptador de DC hembra que simultáneamente se alimenta el microcontrolador y la tira de LED. También tiene un condensador para proteger el circuito de corriente inestable en el momento de "encender".

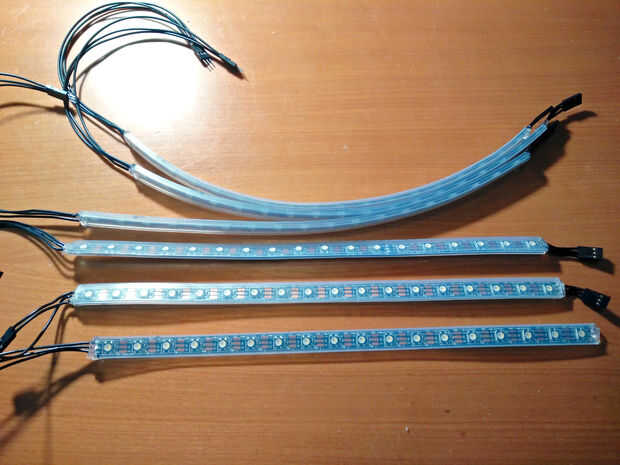

La lámpara tiene 6 barras de iluminación, pero el LED tiras vienen en una sola banda larga. La banda de LED fue cortada en secciones de 30cm (18 LEDS) y después soldado con autógena con machos y hembras 3 pines para conectar con el resto del circuito de forma modular.
Para este proyecto estoy utilizando un 5v - fuente de alimentación de 10A. Pero dependiendo del número de leds te necesita usted tendrá que calcular la corriente necesaria para alimentar el sistema.
A lo largo de la documentación de la pieza, se puede ver que el LED tiene 80mA dibujado por el LED. Estoy usando 108 LEDs en total.
