Paso 1: Realizar el circuito

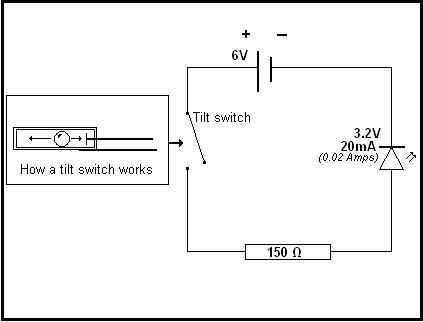

Del interruptor de inclinación tiene que fijarse la manera correcta para arriba, abajo es un diagrama básico del interior de un interruptor de inclinación. se puede ver, cuando las piernas están para arriba, la pelota no conectarlos por lo que no fluye corriente. Cuando las piernas están abajo, los pasos de gravedad en y la bola llena el vacío entre las dos piernas. Podría ser útil tener en cuenta que la pierna exterior es sólo una extensión del caso por lo que el caso sí mismo puede ser utilizado como una terminal.
La resistencia impide que los 6 voltios que acomete su 3,2 voltios LED y matarlo. No todos los LEDs han una caída de tensión de 3.2V así que asegúrese de comprobar el paquete. Si el voltaje de la batería, voltaje de LED o LED mA uso es diferente a la mía, simplemente puede elaborar lo que resistencia se necesita usar ley de Ohm. Resistencia = voltaje / corriente así que en este caso vemos que la resistencia necesitada = 140 ohmios = (6 voltios - 3,2 voltios) / 0.02 amperios
No tengo ninguna resistencias de 140 Ohm usé una resistencia de 150 Ohm que funciona igual de bien (está bien para aumentar la resistencia un poco pero cayendo por debajo del valor calculado, corre el riesgo de dañar el LED)
Una última nota en el LED. Sólo funcionan una forma redonda. LED sólo deja fluir actual una forma así que asegúrese de ponerlo en el camino ronda. La pierna más larga debería ser más cercana a la resistencia mientras que la pierna más corta y más cercana al extremo negativo de la batería.

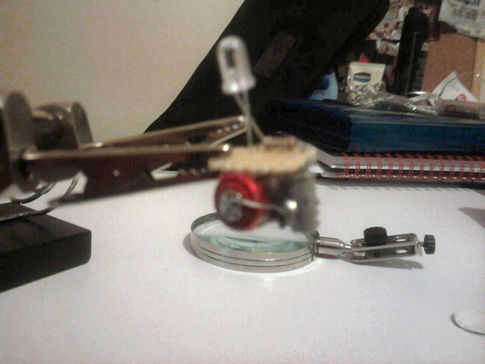

no existen reglas estrictas sobre lo que el circuito debería ser como la tapa de la botella más probable es que será diferente a la mía. Asegúrese de planificar tu circuito y asegúrese de que quede antes de hacer cualquier cosa permanente. Esto es muy importante ya que es muy difícil deshacer errores pegadas o soldadas!
