Paso 2: Diagramas de circuitos y un poco de matemáticas

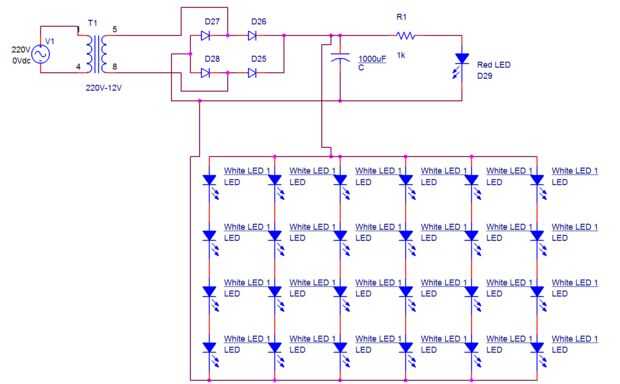

Aquí está un diagrama del circuito para nuestra lámpara espero que me entiendas que. Básicamente la cosa fue que pensé en lo que es totalmente por la materia disponible para mí en mi casa tipo de un "jugaad" (palabra de indio) :)

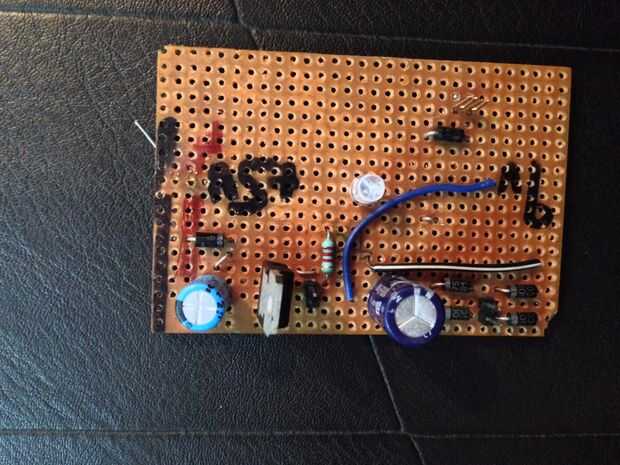

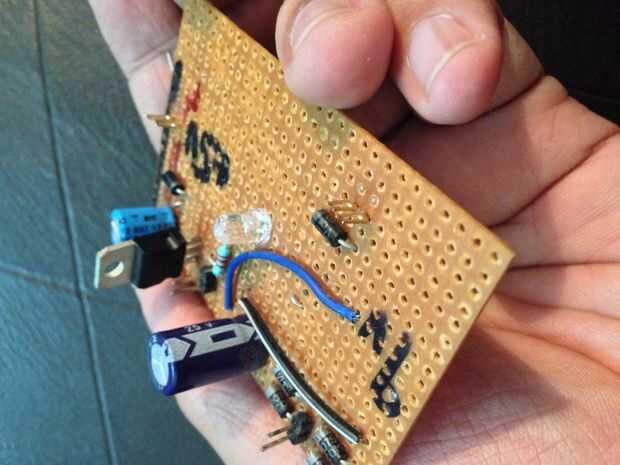

Así es como funciona el circuito, el circuito rectificador convierte fuente de 220V CA a 12V CC. Si alguien no conoce dosis sobre cómo trabaja un rectificador puede preguntarme en los comentarios. El rectificador que se muestra arriba en las fotos es uno que hice anterior para un proyecto así, usted encontrará algunos de los componentes que no son la parte del diagrama del circuito así que, solo ignorarlos.

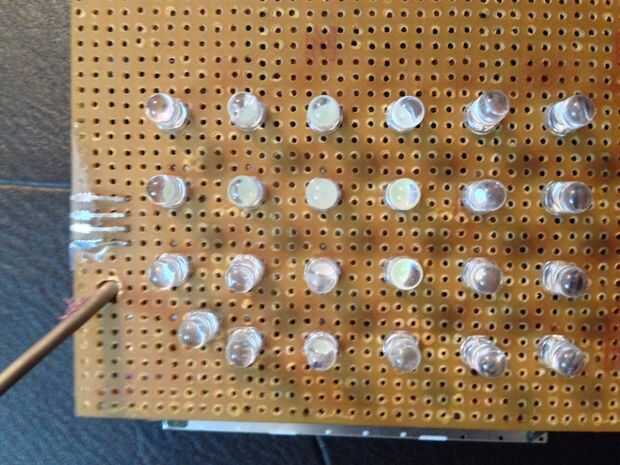

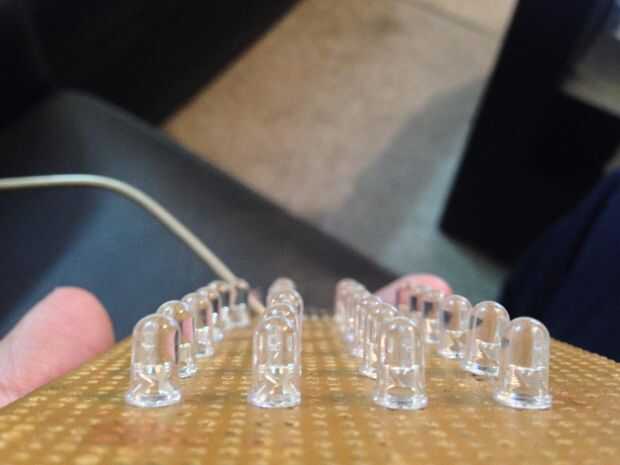

Y aquí es cómo se diseña la matriz de LED. Compone de 24 LEDs (blanco) conectados como matriz de 6 x 4. 4 LEDs en serie y en paralelo con 5 grupos de LEDs conectan 4 en serie. No necesitamos una resistencia limitadora porque:
Caída de voltaje a través de 1 LED blanco = 3 voltios
Así, caída de voltaje a través de 4 LEDs blanco = 12 voltios
Por lo tanto, necesitamos no conectarse un resistor limitador. También los otros 5 grupos en ser paralelamente por lo misma caída de tensión a través de ellas también es 12 voltios.
Por lo tanto, ahora sólo la soldadura de los componentes en el PCB y deben parecerse a las fotos anteriores.
