Paso 8: Conecte el nuevo balasto
L / P / de la onda - se llama Live. Es el cable con 110 o 240 voltios en él. Es marrón en la mayoría de las nuevas instalaciones alrededor del mundo / negro en los Estados Unidos / azul en la mayoría de las instalaciones en Israel / rojo muchas viejas instalaciones en Israel
N / 0 - se llama neutro. Es el alambre con 0 voltios en él. Es azul en la mayoría de las nuevas instalaciones alrededor del mundo / blanco en los Estados Unidos / negro en mayoría de las instalaciones en Israel
E árbol invertido - es llamado tierra. Es otro cable con 0 voltios en él pero con tareas diferentes. Si está presente debe conectarse a la bandeja metálica del aparato (y sólo a él). Es verde o verde / amarillo con rayas en la mayoría de las instalaciones alrededor del mundo y blanco en unas instalaciones muy antiguas en Israel

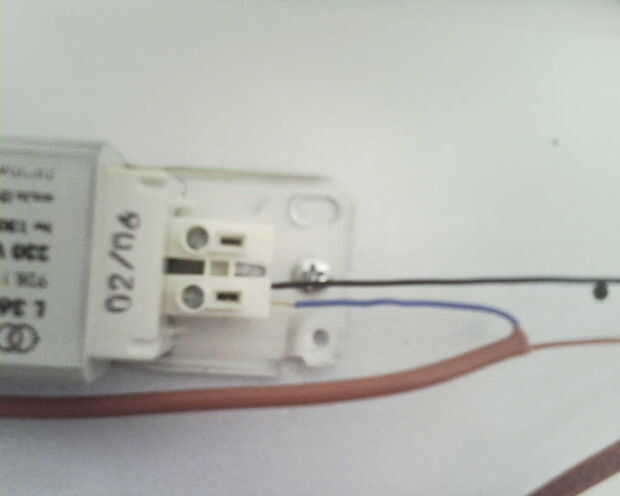

Balastros magnéticos estándar están que todos conectados de la misma manera. Conectar el neutro a uno de los pines de la lámpara. Conecte el alambre de otro pin de la lámpara a una entrada del balasto. Conecte la otra entrada del balasto para vivir.
En algunos balastos 2 entradas están marcadas como L y P. En este caso la regla es: Conecte la lámpara como se muestra y luego conecte directo al ingreso - no el uno con la lámpara
En algunos balastos hay condensador aparece en la conexión en vivo y un alambre que pasa por lo alto. Esto significa que el condensador es opcional. Conectamos directo hacia el lastre, sin condensador de la manera (y conectar otro condensador otra forma)

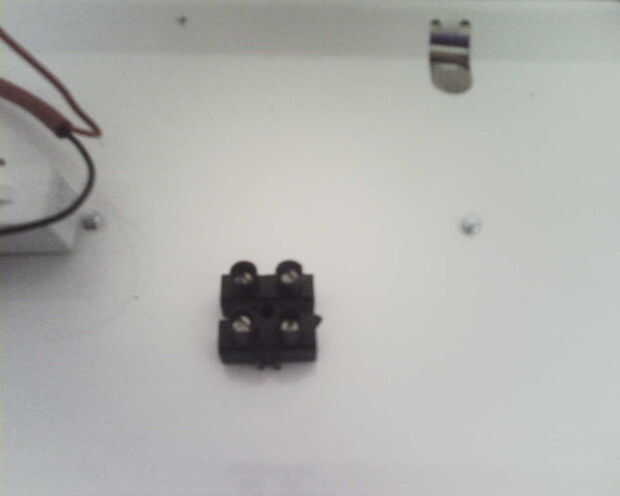

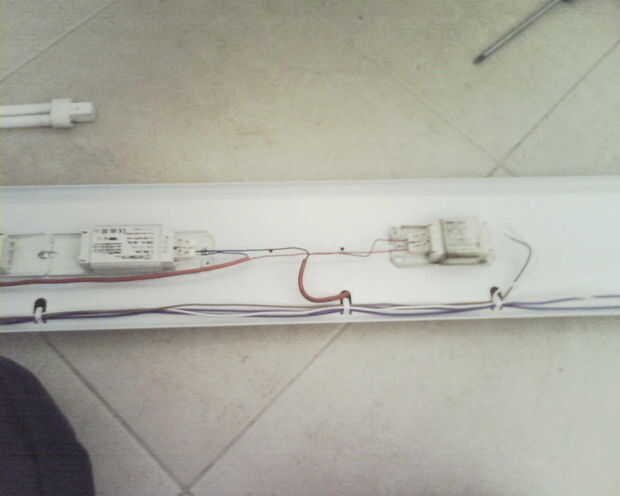

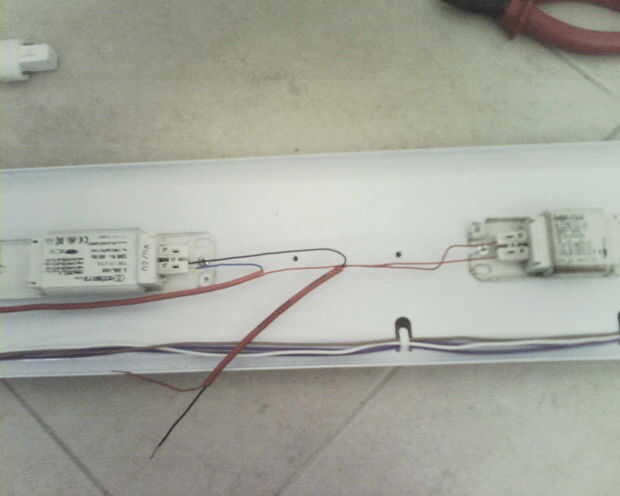

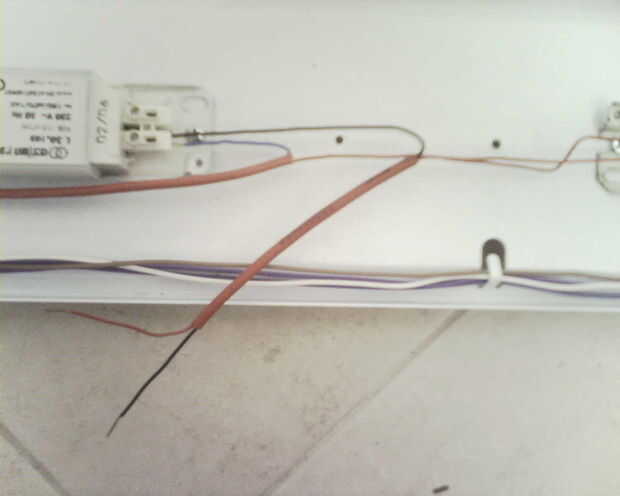

Uno de los lastres de w 36 utilicé como punto de conexión para los cables (en lugar de un bloque de terminales)

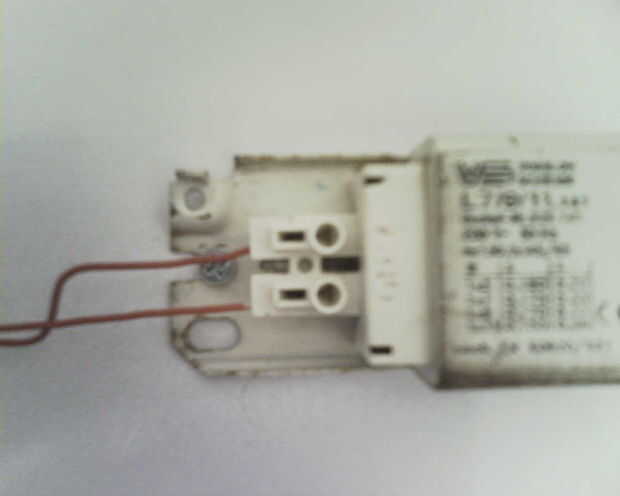

Asegúrese de conectar los cables a 2 entradas (y no tanto a uno) del balasto w 9. Conectar la lámpara sin un lastre en el camino de la corriente soplará

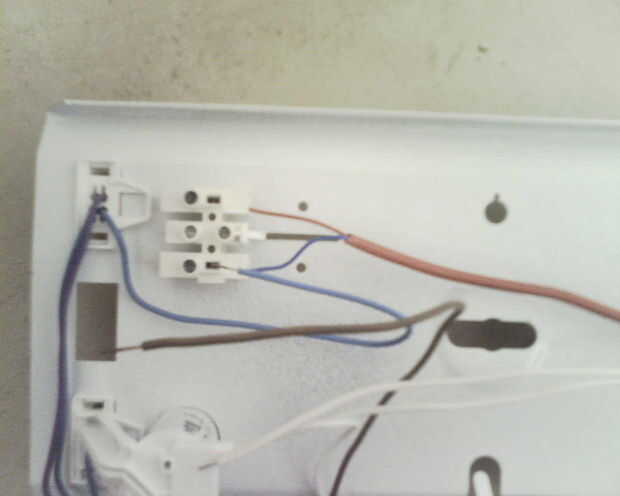

Conecte el cable a la fuente
