Paso 2: Soldadura de la Junta de
Asegúrese de que no tiene pines rebasar el perímetro de la Junta, como estos podrían hacer contacto con la lata y corta el circuito.

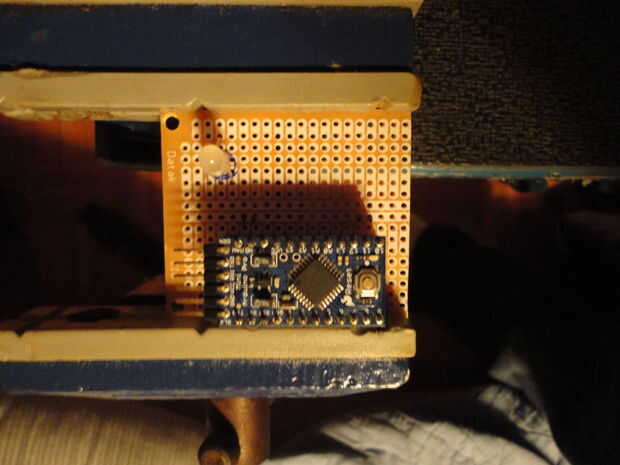

Coloque su RGB LED, un lugar que le da un pequeño espacio para trabajar, hay un montón de inmuebles disponibles. Coloqué mi modo se sentaría más o menos centrado en la longitud de la lata. (ver la pequeña pluma marca, rayados en durante mi dry fit)

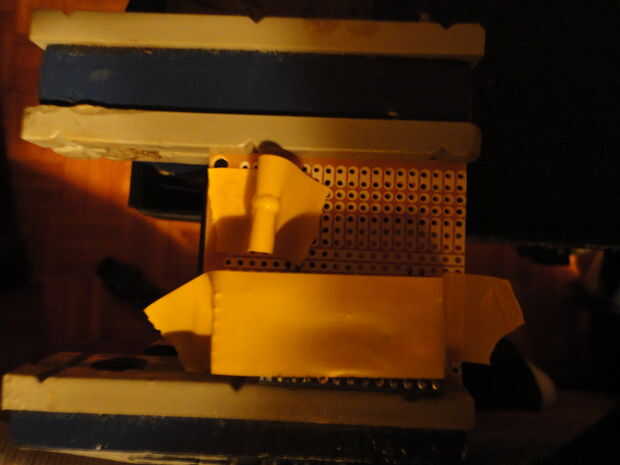

Un pequeño trozo de cinta aislante en cada poco ayuda a mantener en posición cuando voltee para soldar.

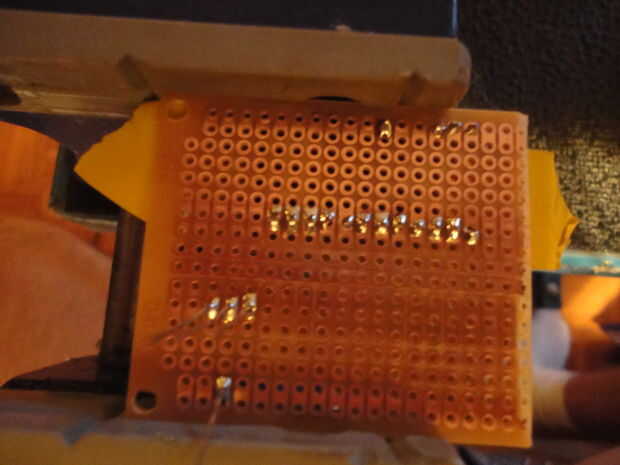

Hacer siguiente, soldadura para arriba y deshacerse de la cinta, clip su exceso conduce. Otro truco es pegar sus recortes de plomo a su poco desechado de cinta, pisando una perdida una lastima.

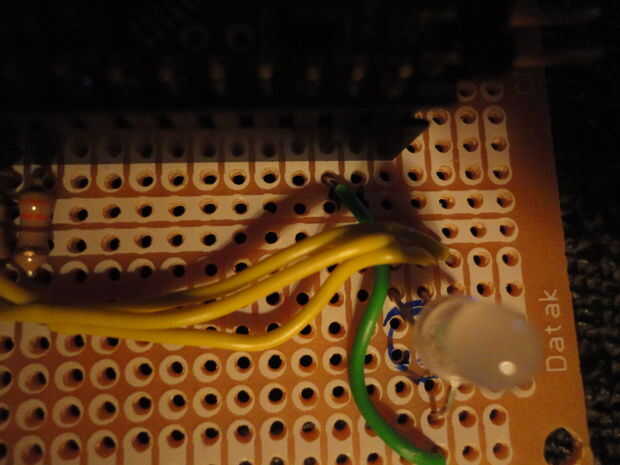

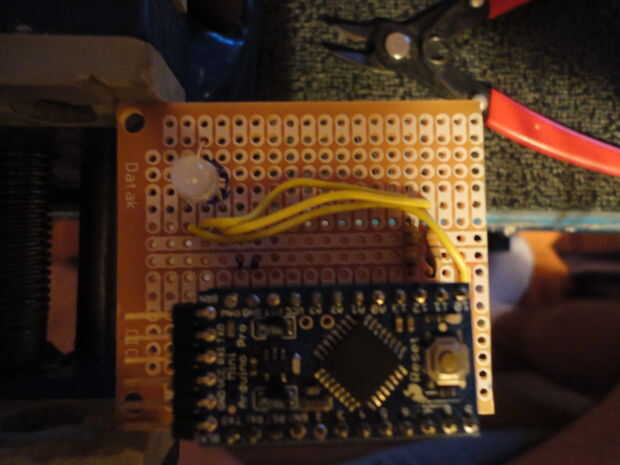

A continuación, ejecute una resistencia de pines 9, 10 y 11. Utilizar algunos cables y ejecutar desde el otro extremo de la resistencia a los ánodos de la RGB LED. Tendrá conexión del pin 9 para el ánodo rojo, pin 10 al verde y pin 11 al azul si va sobre el uso de la biblioteca de Moodlamp poco he incluido. Una vez más, es 9 al rojo con una resistencia, de 10 a verde con un resistor, 11 a azul con una resistencia. El cátodo hacia fuera a un área vacía en el tablero de la soldadura. (No te preocupes, nosotros te tierra pronto)

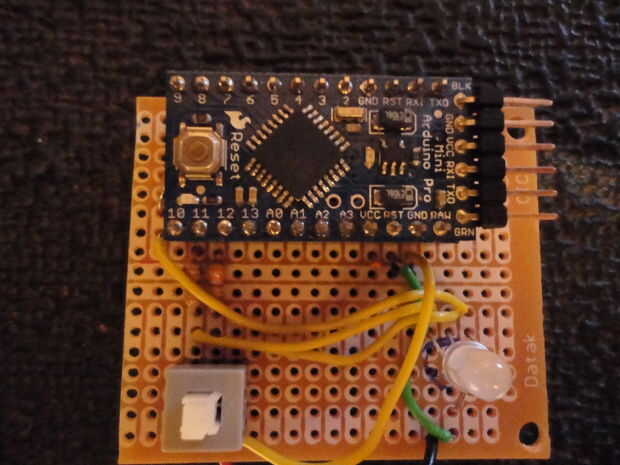

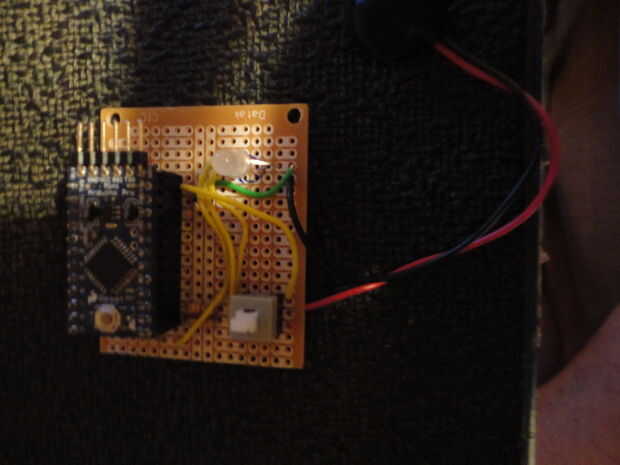

Un botón de encendido en un lugar que encuentres atractiva de la soldadura. Ejecutar un cable de tierra en el Arduino mini al cátodo del LED RGB. Luego conecte el positivo del conector de la batería a la otra terminal del botón y la negativa a su pequeña zona de tierra. (donde termina el cátodo del LED)

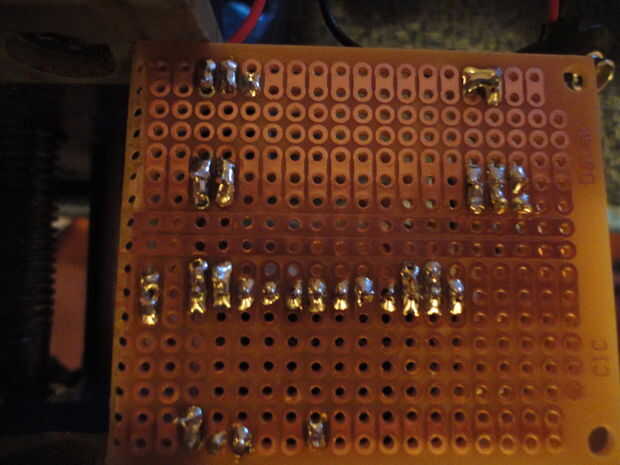

Cortar sus cables y revise su trabajo de soldadura antes de aplicar energía.
