LÁMPARA RGB usando PWM con Ne555 (desde cero a materiales) (3 / 9 paso)

Paso 3: Diseñar el PCB (opcional)

Un PCB es el diseño de rutas que pueden facilitar un circuito, tiene muchos programas y un montón de maneras de hacerles que voy a mostrar una

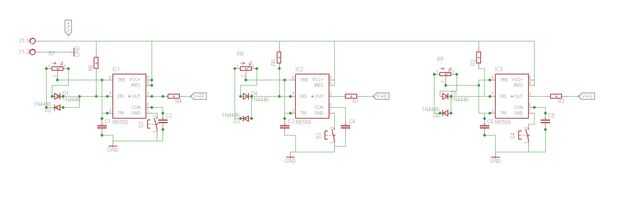

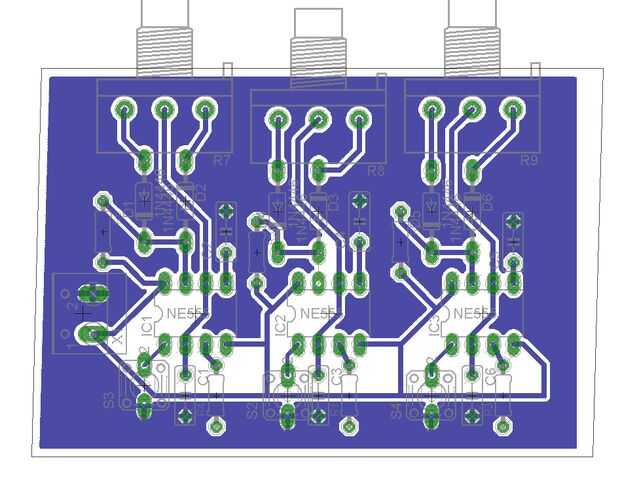

Me puse a buscar para el 555 y su configuración desde el último paso (1), luego cambia a una dinámica forma de colocar los objetos con sus medidas llamada diseño el PCB y luego imprimirlo (2) con el plano a los pernos y las vias

El documento listo para imprimir su aquí en PDF
