Paso 3: PCB circuitos
Para adaptar la placa de cobre para el tamaño del circuito lo que necesita hacer una marca (con un lápiz o rotulador) un área de 5cmX2.5cm en la placa de cobre, para el corte de las marcas que con tijeras o con una sierra de mano (se puede utilizar un mini taladro).
Para marcar el circuito en la placa de cobre, necesita hacerlo con un rotulador o imprimir en papel couche y, más adelante a hierro en la placa de cobre, (también se puede encontrar aquí el circuito para marcar con la marca de tu placa de cobre).
Si prefiere imprimir y se plancha el circuito a la placa de cobre, puede tener cuidado de no quemar el circuito y asegurar que el circuito era remiendo en la placa de cobre, después usted necesita poner la placa de cobre en el agua. Después de parche o marca del circuito en la placa de cobre, prepare un pequeño recipiente con cloruro férrico y agua; poner la placa de cobre y agitar lentamente (más-menos de 5 a 10 minutos); NO lo tire cloruro férrico de él es muy difícil de limpiar D:).
Cuando lo único que se puede ver en la placa de cobre es el circuito, se puede quitar de la cubeta. Más adelante se necesita limpiar la placa de cobre con un pequeño pedazo de algodón y disolvente.

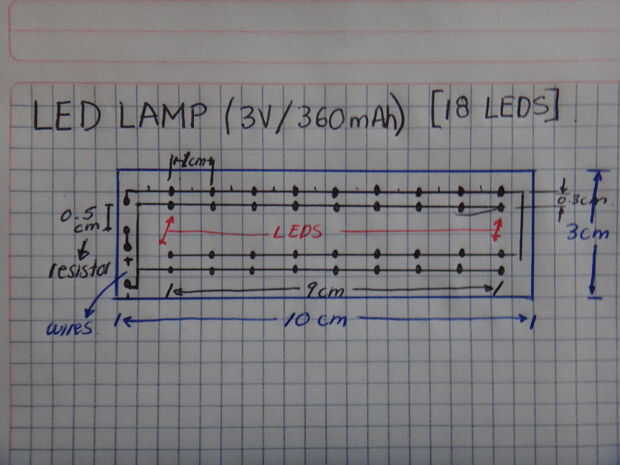

En las imágenes se puede ver la disposición del PWB, que va a dibujar con el mercado o plánchela. ;)
