Paso 1: Herramientas y materiales
Cosas de:

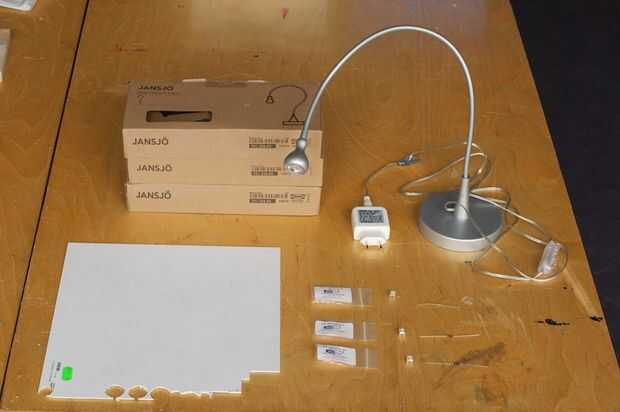

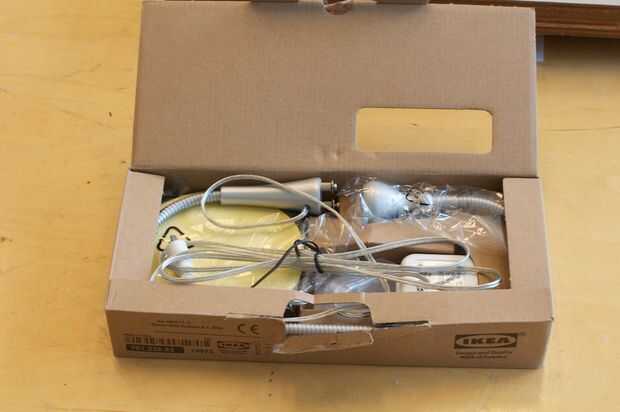

- Tres focos Ikea Jansjö (Ikea U.S., NL de Ikea). Los compré por 5 € como un punto de descuento. Precio habitual en NL es de €10,-
- LED: rojo, verde y azul. He utilizado leds superflux de 5mm porque ya los tenía. Al lado de los leds, también necesita las especificaciones de los leds, que son fáciles de encontrar en internet. Más en general: necesita LED ultrabrillante con un flujo de alrededor de 4 lúmenes de luz rojo y verde y 2 para el azul led. Leds rojo y verde son unos 0,50 € / US$ 0,70. LED azul cuesta alrededor de €1,50 / US$ 2,-
- Resistencias para ajustar la corriente a través de los leds. Usé 22 ohmios para el LED rojo y 10 Ohms para los LEDs verdes y azul. Más en calcular el valor de la resistencia en el paso 3.
- Una lámina de plástico, 2mm o tan gruesas
Costo total no debe exceder 35 € / US$ 50
LEDs y las resistencias se pueden comprar en Conrad, Farnell o RadioShack
Opcional:
Si usted quiere ser capaz de atenuar las luces (etapas 8 y más), para cada lámpara es necesario:
-x 2 condensadores 10 nF
-1 transistor x BC547(B)
-1 transistor x BC557(B)
-Resistencia 5k 6 (o 4k 6, si quieres atenuar los leds a cero)
-Resistencia 10k
-Resistencia de 330k
-Potenciómetro 50k
-Puente de alambre
-Tuercas, pernos y los espaciadores para montar la placa en la carcasa.
No he terminado de los atenuadores de construcción aún. El circuito del prototipo en el paso 8 funciona, sin embargo.

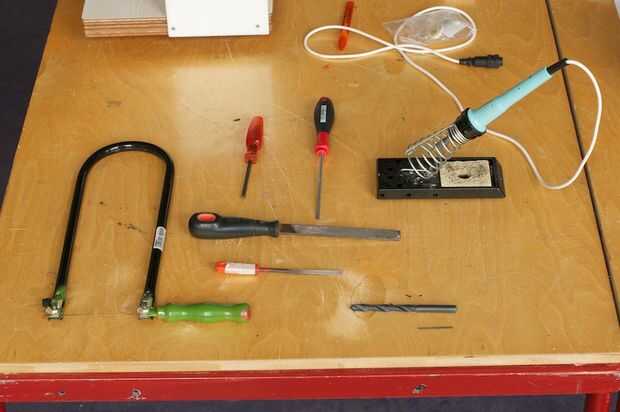

Herramientas:
- Cautín y soldadura
- Sierras de marquetería
- Archivo: uno pequeño con esquinas agudas (utiliza un archivo con una sección transversal triangular)
- Taladro y drillbits: 1, 5 mm y 12mm
- Destornillador (tornillo philips)
- Destornillador o un cuchillo romo para levantar la tapa del objetivo de los focos.
