Paso 3: Led rojo, Led verde, azul Led...
En este paso, los leds están preparados para brillar brillante lo suficiente para garantizar que va a durar por un tiempo. Para ello, la corriente por el led debe limitarse a un valor apropiado.
Hay dos maneras de hacerlo: por probar y descubrir (con el riesgo de quemar un $2 led), o por cálculo.
Por probar y averiguar:

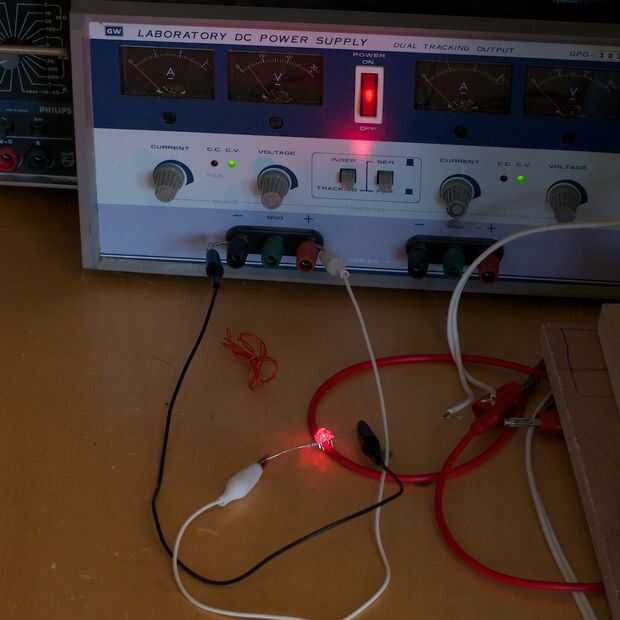

Si usted tiene un suministro de diferentes resistencias, una fuente de alimentación de 4 voltios y un protoboard, puede poner una resistencia en serie a los LEDs y observar cómo brilla. Comience con una resistencia de 150 Ohm y disminuir el valor a partir de ahí.
Especificaciones!

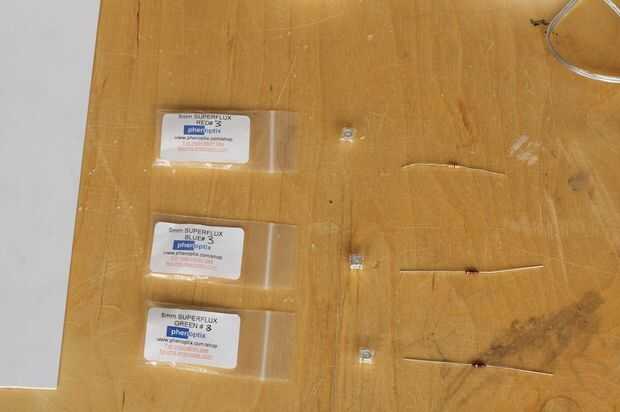

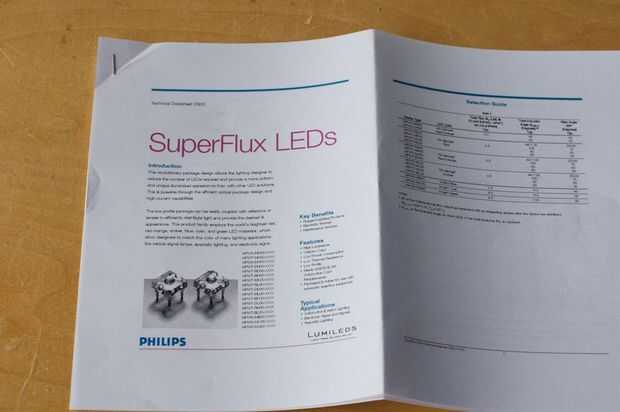

La actual que es ideal para los leds que uso puede encontrarse en las especificaciones que van con el tipo de LED que usted compró. Las corrientes ideales difieren con el color del led! Así que es probable que necesita tres diferentes resistencias para su rojo, verde y azul led (pero mi conjetura es que el valor de azul y el verde será el mismo...)
El voltaje que es ideal para el led también puede encontrarse en las especificaciones. Otra vez, esperar que las diferencias entre leds de distinto color.

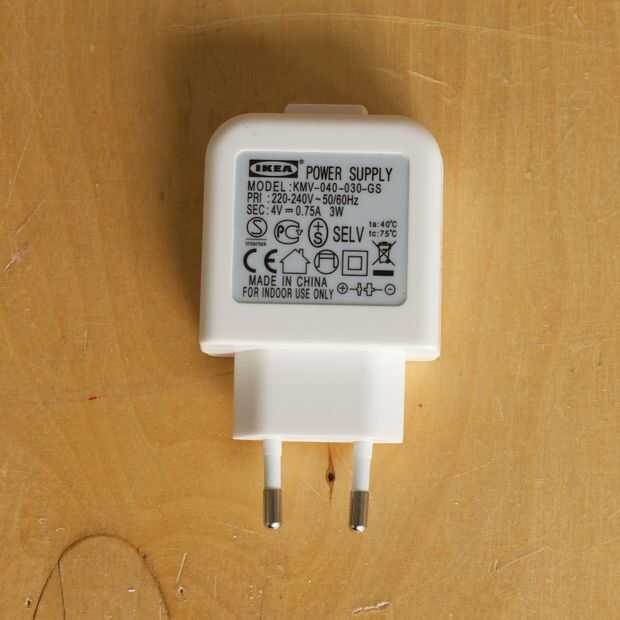

Fuente de alimentación de IKEA es realmente una fuente de voltaje: mantiene la tensión entre el cable blanco y negro de 4 voltios, como la corriente por el circuito mantiene en 0,75 amperios.
Para calcular el valor de la resistencia para el led, necesita esta fórmula:
R = (4 - ULed) / mellevó
R = valor de resistencia (en ohmios)
ULed = voltaje óptimo para el led (en voltios): en mi caso: 2,8 voltios
QueLed = la corriente óptima mediante el led (en amperios). En mi caso: 50 mA, que es de 0.050 amperios.
Así es la resistencia que necesitaba dejar que mi brillo de Led rojo brillante sin quemarla:
R = (4 - 2, 8) / 0,050 = 24 ohmios.
He utilizado 22 Ohms, el valor más cercano tenía por ahí.
Mi verde y azul LED funciona bien en 3,9 voltios y 0,070 mA, según las especificaciones. Porque 3,9 voltios está tan cerca de 4 voltios las fuentes de alimentación, no necesito una resistencia extra. He añadido uno sólo para asegurarse, con un valor muy pequeño: (4-3.9) / 0.070 = 1,43 ohmios, que se convirtió en una resistencia de 2 Ohm.
De soldadura

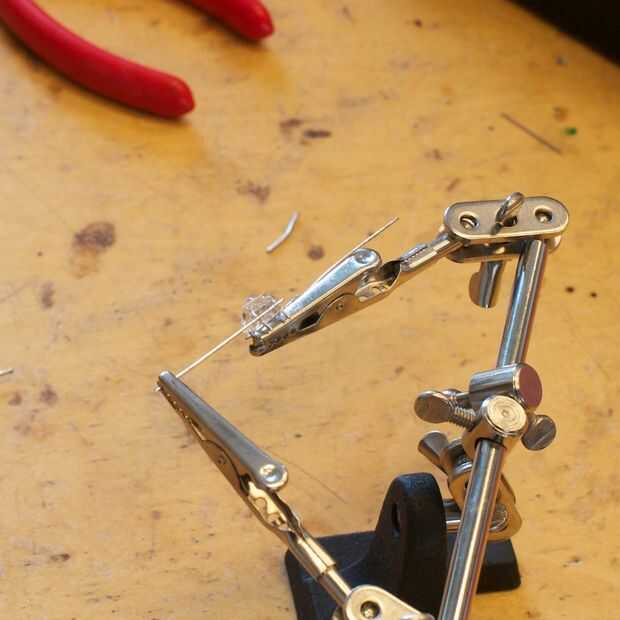

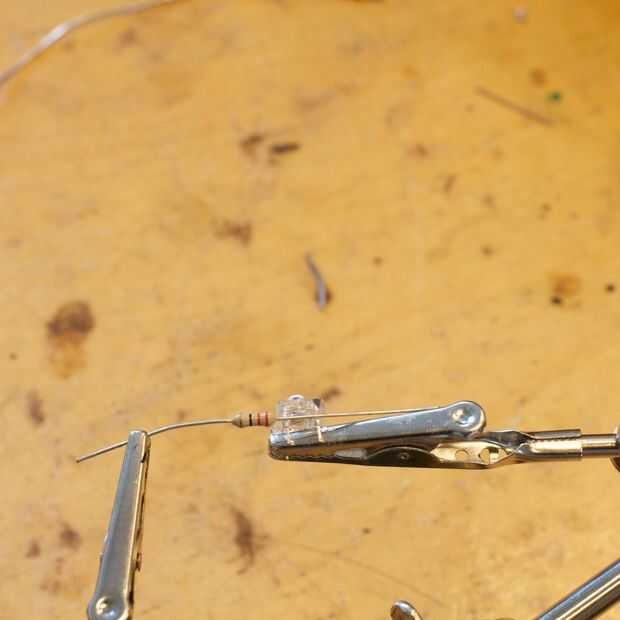

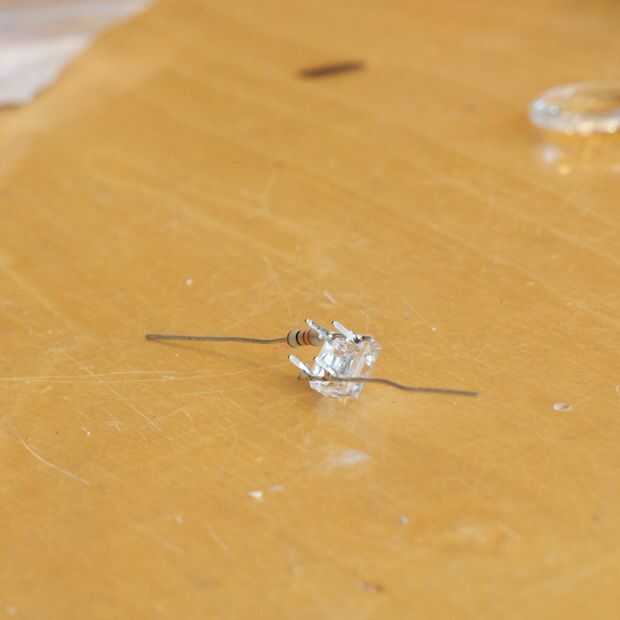

Para montar el led y la resistencia en la carcasa de la lámpara, usted necesita soldar el led y el resistor muy cerca. Sugerimos utilizar una tercera mano para eso. Hacer una tercera mano a sí mismo: aquí o aquí o comprar uno de unos cuantos euros / dólares en Farnell o RadioShack.
Por favor tenga en cuenta la polaridad de los leds: con la mayoría de los tipos de leds, el lado negativo está indicado con un bisel.
