Paso 3: circuito. ALTO VOLTAJE!!
¡ PRECAUCIÓN! ¡ ALTO VOLTAJE!

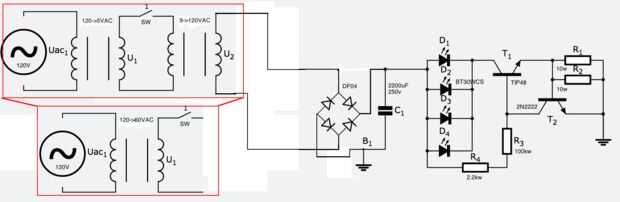

Necesitamos sobre 60VAC hacer que este circuito funcione. Un transformador personalizado puede ser o, si tienes suerte, tal vez encuentras uno con esta calificación. Este circuito utiliza dos transformadores, primero un 120 a 5v transformador de (proporción 24:1) seguido de un 120 para 9v (ratio 13.3:1) invertido para obtener un total de 120 a 66v (ratio 1.8:1).
Así con una entrada de 120 VAC que conseguir 5VAC aprox, después el segundo transformador el voltaje es 66VAC. Después del rectificador y del filtro de tensión de fase del DC es en teoría 66 * 1.41 = 93VCD.
La constante de corriente a través del transistor T1 es Ic = 0.7v / R donde R = R1|| R2. Los 0.7v son la teórica PN del emisor de Base silicio cruce caída de voltaje del transistor BJT T2. Para una corriente de Ic = 120mA el valor de la resistencia es R = 0.7v / 120mA = 5.8ohms.
En este caso, la Unión B-E del transistor tiene una caída de tensión de 0.62v así que R = 0.62/120mA = 5.16homs, este valor de resistencia se aproxima con dos resistencias de 10 ohmios, conectadas en paralelo.
En el esquema, cada LED (D1-D4) representa una matriz de LED del paso anterior.
