Paso 3: El circuito
Lo que estamos utilizando es un conjunto de IC 555 para arriba en una configuración "Monoestable". Lo que esto significa es que el 555 IC emitiría una señal cuando se pulsa el botón. La duración de la señal se basa en los valores de "RC". RC representa Resistor-Capacitor. En nuestro caso, tenemos un condensador uF 470 que se está cargando a través de un resistor con un valor de 1,8 mega ohmios. La hora encendida entonces apague se basa en cálculos de constantes de tiempo RC (Google "Calculadora constante de tiempo RC") 846 segundos. Ahora, dado resistencias pueden ser de valor allí + o - 5-10% y el condensador pueden ser apagado por + o - 5-25%, la señal monoestable puede ser en cualquier lugar de 13 minutos a 17 minutos. Es una buena cantidad de tiempo para los niños para que se Haz hipnotizado por el espectáculo de luces lentamente cambiante en la pared y techo y deriva de arco iris llenado de sueños para la noche. la luz nocturna entonces se apaga.

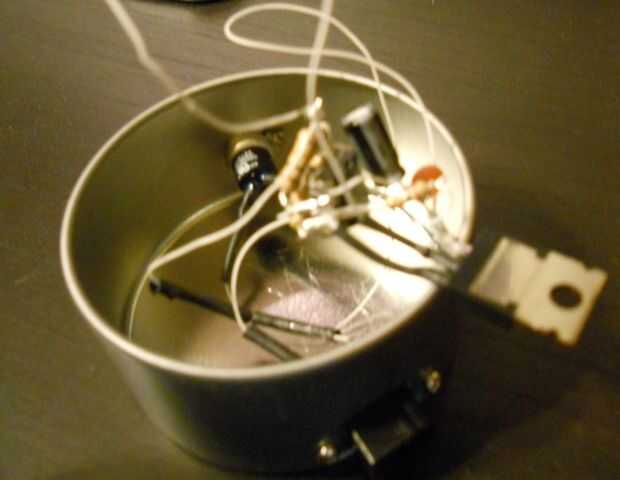

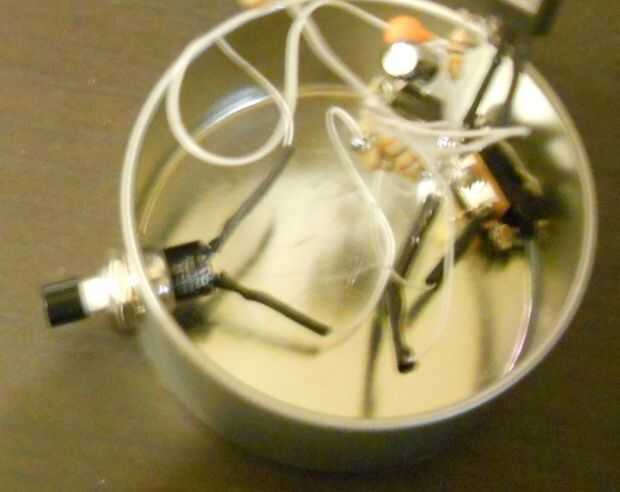

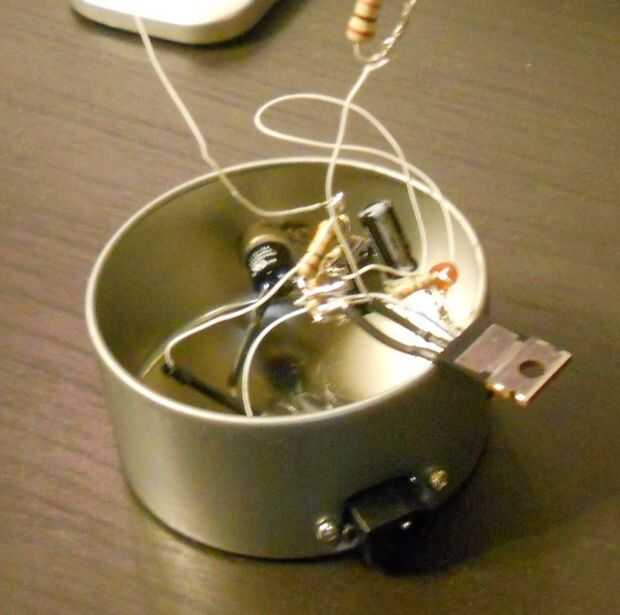

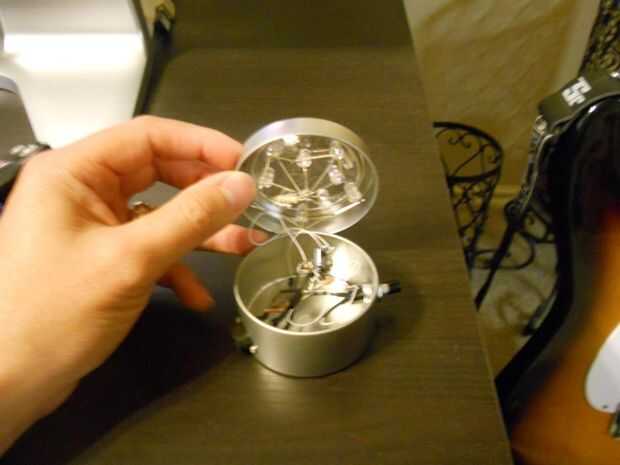

El circuito es tan simple que no me incluso molesté hacer un tablero de circuito. yo solo soldar directamente a las patas del chip 555.

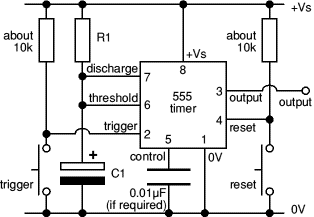

Así que aquí está la configuración:
- Pin 1 - se conecta a tierra
- Pin 2 - disparo - Conecte a un lado del interruptor y a uno de los extremos de una resistencia de 10 k-Ohm. Conecte el otro extremo de la resistencia en el lado positivo de la fuente de alimentación. Conecte el otro extremo del interruptor a tierra.
- PIN 3 - salida - conectar a la resistencia de 1 M Ohm. Conecte el otro extremo del resistor a puerta de MOSFET o transistor (más sobre mosfet abajo)
- Pin 4 - reset - conectar a la resistencia de 10 k-Ohm. Conecte el otro extremo del resistor al lado positivo de la fuente de alimentación
- Pin 5 - control - Conecte a 0,01 uF capacitor. Conecte el otro extremo del condensador al lado negativo de la fuente de alimentación.

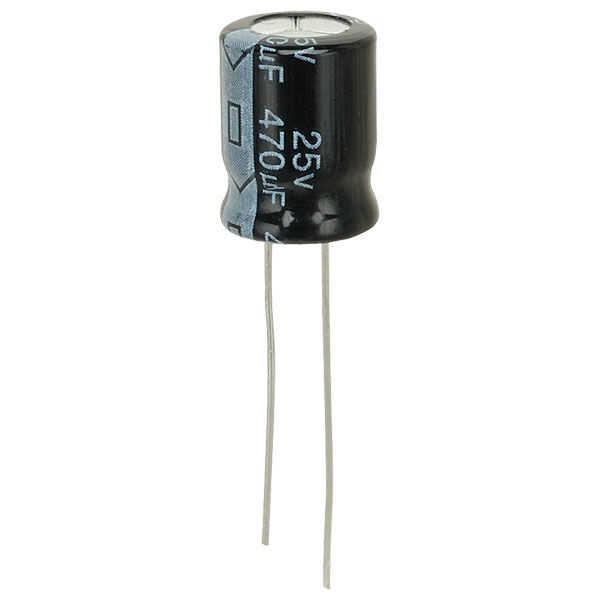

- PIN 6 - monitor de umbral - puente Pin 6 y 7 juntos. Conecte el lado positivo del condensador electrolítico de 470 uF a Pin 6. Conectar el lado negativo del condensador al lado negativo (masa) de la fuente de alimentación.
- PIN 7 - descarga - conectar este pin a la R de o circuito RC. Es la resistencia de 1.8 m-ohm. Conecte el otro extremo del resistor al lado positivo de la fuente de alimentación.
- Pin 8 - VCC - esta es la pata de alimentación positiva. conéctelo en el lado positivo de la fuente de alimentación.

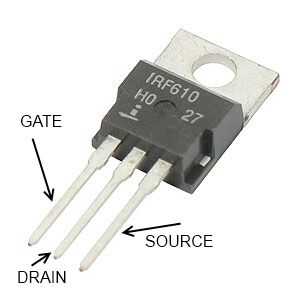

No tengo un transistor de potencia pero tengo un montón de irf610 MOSFETs. Por qué es un transistor o MOSFET necesitada. Bueno, el 555 IC sólo puede manejar máximo 200 miliamperios. Diez LED en 20 miliamperios es empujar ese límite. La solución es enviar la señal de salida que sale del PIN 3 en una resistencia de 1 m Ohm y conectar la resistencia a la puerta de un MOSFET. Ahora la actual pasando por el pin de salida del 555 es probablemente menor que la energía de luz 1 LED. El MOSFET puede manejar 1,5 amperios por lo que 200 miliamperios es nada.

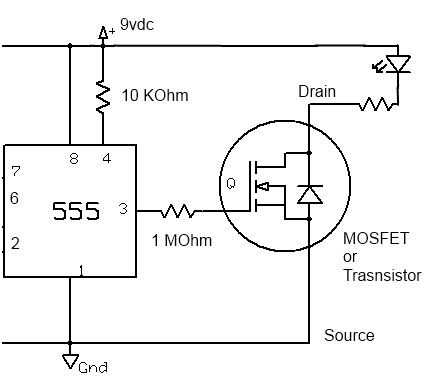

Cableado de MOSFET:
Coloque la pierna de la fuente de lo MOSFET en el lado negativo de la fuente de alimentación.
Colocar la pierna de desagüe de lo MOSFET a la resistencia de 36 ohmios. El otro extremo de la resistencia se conecta en el lado negativo de los LEDs.
Conecte el lado positivo de los LEDs en el lado positivo de la fuente de alimentación.
