Lampduino - una lámpara RGB de 8 x 8 (11 / 22 paso)

Paso 11: Conectar la matriz a la Colorduino

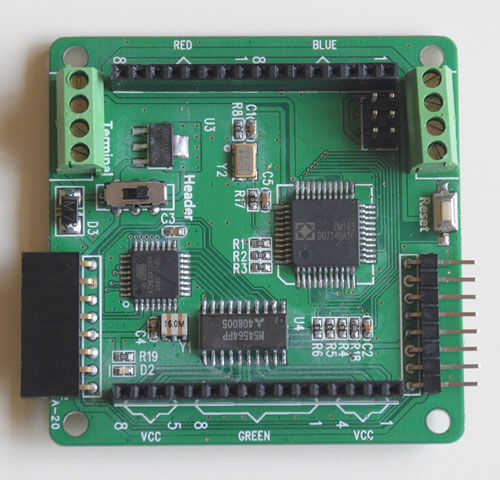

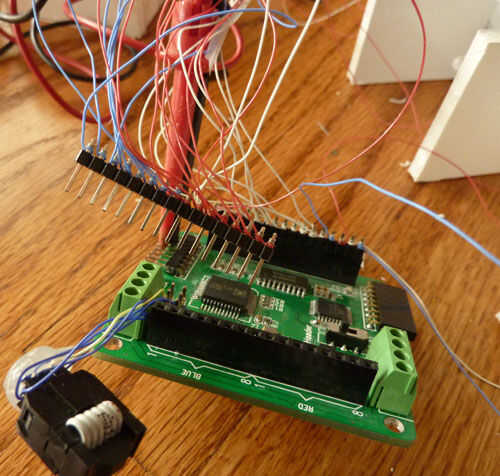

Envolver los 32 hilos que salen de la matriz en las dos cabeceras masculinas 18 pines.  Tenga en cuenta que tienes que envolver en el extremo corto de cada pin, porque necesitamos para enchufar el Colorduino extremo largo.  Los encabezados en el Colorduino están claramente marcados.  Las clavijas rojas y azules van en una rúbrica, mientras que los ánodos y el verde en el otro.  Tenga en cuenta que los ánodos están etiquetados VCC en el Colorduino, y que hay 4 pernos de ánodo a cada lado de los pines verdes 8.  El origen de nuestra matriz, (0,0), se encuentra en la parte inferior izquierda.  Por lo tanto, pin 1 de rojo/verde/azul debe conectarse a la columna de la izquierda.  Del mismo modo, deben conectar pins pin 1 de VCC (ánodo) a la fila inferior.

Antes de enchufar la matriz de la Colorduino, es una buena idea para probar y comprobar para shorts, así como también corrección de los cables de la cabecera.  Utilicé una fuente de alimentación de 5V conectada a un resistor de 100Ω, para poner a prueba cada LED individual.  Me sorprendió gratamente encontrar que no tenía un corto circuito en la matriz.
