Lampduino - una lámpara RGB de 8 x 8 (2 / 22 paso)

Paso 2: Colocar las piezas de red

Cada uno de los 64 LED en la matriz se incluye en una 2 x 2 x 2" celular.  En primer lugar, extraer las líneas de corte en lápiz en el tablero de la espuma. Se necesita 14 piezas de rejilla para formar el núcleo de la matriz. He encontrado que es conveniente colocar los cortes en pares que se enfrentan entre sí.  Esta manera, usted puede cortar dos ranuras a la vez.

Tablero de la espuma del corte requiere un cuchillo muy afilado.  Utilicé una hoja de x-acto #11.  Si su cuchillo está opaco, en lugar de cortar limpiamente a través de la espuma, sólo cogerá en él, rasgando hacia fuera de pequeños trozos de espuma.  No es muy bonita.  Pasé por 3 láminas al mismo tiempo que la matriz.  Cambiar la hoja cuando los cortes comienzan a conseguir degradados.  Me costó hacer un solo corte limpio a través de las 3 capas del tablero de la espuma; Este método me dejado a menudo con pequeños trozos de espuma rasgada hacia fuera.  Es más fácil hacer cortes limpios si primero haces una puntuación de profundidad con el cuchillo contra el borde recto.  Asegúrese de que la puntuación va a través de la capa superior entera de papel y en la espuma.  Después puede quitar el borde recto y basta con ejecutar el cuchillo repetidas veces en el marcador hasta llegar a través de las capas.

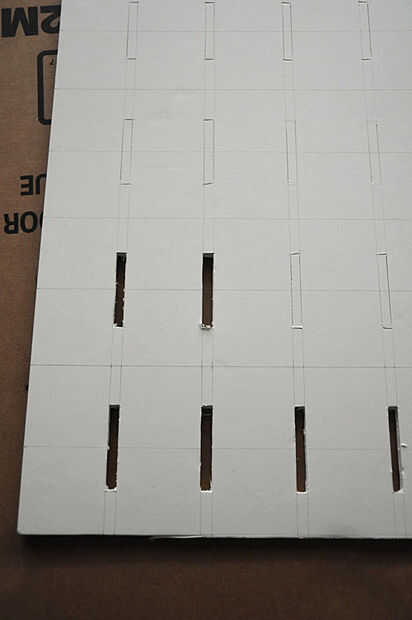

En primer lugar, corte las ranuras.  Puede reventarlas en esta etapa, o esperar hasta el siguiente paso.
